Реле силовое, используется в печах СВЧ, и сплит системах для включения компрессора и трансформатора.

1. Номинальное напряжение катушки  DC12V

Модель: HLS-102F

 Характеристики контактов

Тип контакта

Материал контажов: Серебрянъій сплав

Номинальная нагрузка 20А при 250VAC

Максимальное коммутируемое напряжение 250VAC/30VDC

Максимальный коммутируемый ток 20А при 30VDC

Максимальная коммутируемая мощность

Сопротивление контакта не более 0,1 Ом

Дополнительные клеммы есть

 Технические параметры

Сопротивление изоляции нe менее 100 МОм при 500VDC

Электрическая прочность 1000VAC, 50Гц (в течении одной минуты)

между открытыми контактами между контактами и катушкой Время включения

Время отключения не дольше 20мс не дольше 10мc

Рабочий диапазон температуры окружающей от -25гр до +55гр

Ударопрочность Эксплуатационный предел до 10G

Устойчивость к вибрации Повреждение при 20G 10-55 Гц,

Параметры катушки (при 20°C)

Номинальное    СОпротивление катушки    Мин. напряжение

Напряжение    (ОМУ l0 0 o)    Срабатывания

(VDC)    0.9 Вт    (VDC)

27.5    3.75

12    160

1.2

Макс. допустимое напряжение (VDC) 15.6

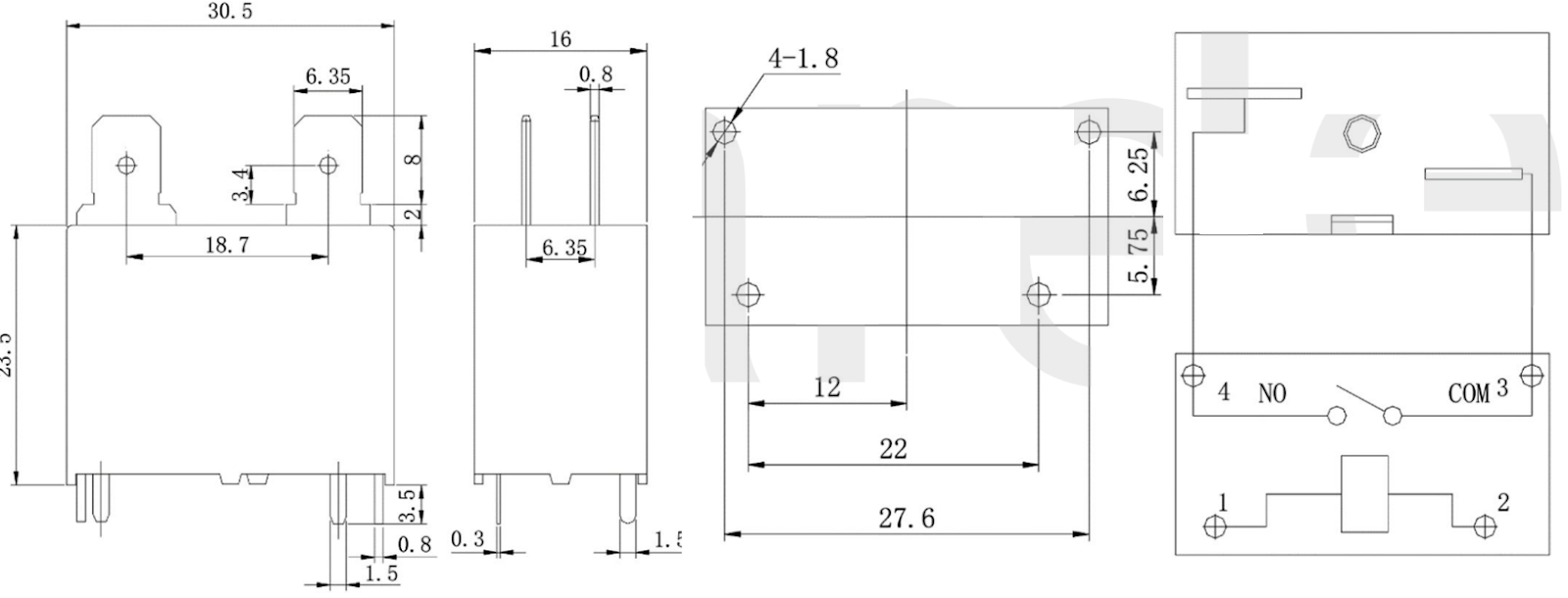

 Габаритные и монтажные размеры реле:
