Контактор (пускатель) трехфазный, управление 220в
  • Цена сейчас: 380,0 рублей
ВЫБЕРИТЕ ТОК и упр. напряжение:
Варианты доставки

Описание Контактор (пускатель) трехфазный, управление 220в

Компактные, малогабаритные контакторы типа КМИ используются при коммутации в цепях переменного тока с номинальным напряжением: 24, 36, 42, 110, 220, 380, 690 В (50/60Гц) и током нагрузки: от 1 до 95 Ампер. Максимальная мощность указывается в маркировке: 1810-это модель на 18А на фазу, для частых включений и продолжительной работы надо подбирать с дополнительным запасом, на табличке указываются: пиковые, суммарные мощности.

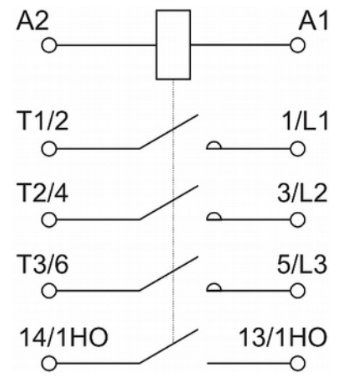

Пускатели серии КМИ позволяют производить дистанционное управление в электрических однофазных, двухфазных и трехфазных цепях различного назначения. Предусмотрено место для установки трехфазного теплового реле, при перегрузке оно отключает катушку управления контактора осуществляя защиту подключенного электродвигателя от недопустимой продолжительной перегрузки и от токов, возникающих при обрыве одной из фаз, тепловое реле имеет настройку тока срабатывания и блокировку. Схема включения контактора и теплового реле в трехфазную сеть:



Принцип работы контактора: Все исполнения имеют три группы силовых замыкающих контактов, с системой дугогашения, схема включения срабатывает с помощью электромагнита. Когда на контакты A1 и A2 катушки подается управляющее напряжение, и под воздействием электромагнитного поля втягивающей катушки возникающего при протекании через нее напряжения, происходит смыкание магнитной системы и преодолевается противодействие возвратной пружины и пружин контактных переходов. Для предотвращения детонации предусмотрены массивные короткозамкнутые алюминиевые кольца, запрессованные в полюсные наконечники неподвижной части магнитной системы.и силовые (рабочие) контакты замыкаются. Контактор не имеют фиксатора включенного положения. Чтобы схема зафиксировалась включением кнопки, надо собрать схему включения с рисунка. Она состоит из зеленой кнопки с нормально замкнутыми и красной с нормально замкнутыми контактами. Стоит напряжению кратковременно пропасть-аварийная ситуация-цепи сразу разрываются, и включение повторно не производится, усиливая безопасность неконтролируемого восстановления питания, электроустановка не запустится, пока оператор на примет решение о повторном включении.

Установку контактора должен производить только квалифицированный специалист.

Рабочее положение контакторов вертикальное.

Особенности

Все модели контакторов имеют три группы силовых замыкающих контактов и одну или две группы вспомогательных не силовых контактов, при нехватке вспомогательных контактов есть площадка для установки дополнительной группы вспомогательных контактов, на это место можно установить таймер задержки времени, на другую площадку: механическую блокировку и термореле.



Характеристики:

Технические характеристики КМИ

Номин напряжение питания цепи управ Us AC 50 Гц:

24, 36, 42, 110, 230, 380 Вольт

Номин рабочий ток Ie 400 В:

9, 12, 18, 25, 32, 40, 50, 65, 80, 95 А

Тип подключения вспомогат цепей:

Винтовое соединение

Кол-во силовых норм разомкнутых “НО” контакт

3

Кол-во вспомогат норм разомкнутых “НО” контакт

1

Номин раб напряжение переменного тока Ue:

230; 400; 660 В

Номин напряжение изоляции Ui:

660 В

Номин импульсное напряжение:

6 кВ

Условный тепловой ток Ith приС-1:



Номин мощность при AC-3 230 В:



Номин мощность при AC-3 400 В:



Номин мощность при AC-3 660 В:



Макс кратковременная нагрузка:



Условный ток короткого замыкания Inc:



Защита от сверхтоков - предохр gG:



Мощность рассеяния при Ie АС-3:

0,2 Вт

Мощность рассеяния при Ie АС-1:

1,56 Вт

Момент затяжки:

1,2 Нм

Диапазоны напряжения управления при срабатыва Uc:

0,8...1,1

Гибкий кабель без наконечника 2:

1,0...2,5 мм

Диапазоны напряжения управления при отпускании Uc:

0,3...0,6

Время срабатывания при замыкании:

12...22 мс

Жесткий кабель без наконечника 2:

1,5...4 мм

Время срабатывания при размыкании:

4...19 мс

Коммутационная износоустойчивость: при АС-1:

1,3 млн циклов

Коммутационная износоустойчивость: при АС-3:

1,5 млн циклов

Коммутационная износоустойчивость: при АС-4:

0,2 млн циклов

Мех износоустойчивость:

15.0 млн ком циклов

Кол-во дополнительных контактов:

1

Степень защиты - IP:

IP20

Тип монтажа:

При помощи винтов, или на DIN-рейку

Климатическое исполнение:

УХЛ4

Температура эксплуатации:

-25...+50 °С

Ширина:

45.0 мм

Высота:

75.0 мм

Вес:

0,34 кг

Доп конт - Номин напряжение Un AC:

660 В

Доп конт - Номин напряжение Un DC:

440 В

Доп конт - Номин напряжение изоляции Ui:

660 В

Доп конт - Ток термической стойкости In:

10 А

Доп конт - Минимальная вкл способность Umin:

24 В

Доп конт - Минимальная вкл способность Imin:

10 мА

Доп конт - Защита от сверхтоков - предохр gG:

10 А

Доп конт - Макс кратковременная нагрузка:

100 А

Доп конт - Сопротивление изоляции:

> 10 мОм



1 Корпус из термостойкой ABS- пластмассы

2 Неподвижная часть трансформатора магнитной системы

3 Подвижная часть магнитной системы

4 Втягивающая, управляющая катушка

5 Контактные зажимы катушки.

6 Металлическая платформа (для номиналов свыше 25А)

7 Траверса с подвижными мостиковыми контактами

8 Крепежный, стягивающий винт

9 Возвратная пружина

10 Алюминиевые кольца

11 Неподвижный контакт

12 Присоединительный зажим с насечкой для фиксации внешних

проводников

Габаритные размеры контактора: КМ-0910, 1210, 1810, 2510, 3210.

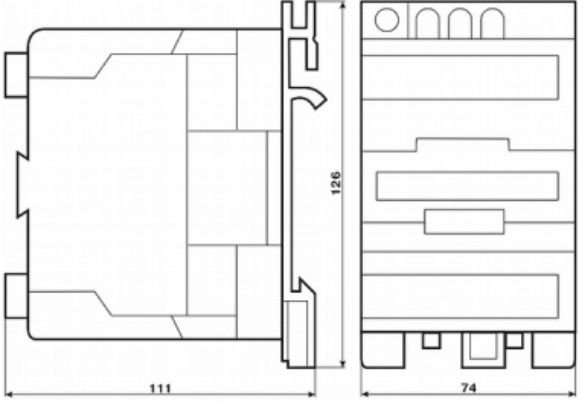

Габаритные размеры контактора: КМ-4011, КМ-5011, КМ-6511

Габаритные размеры контактора: КМ-8011, КМ-9511
