Описание Терморегулятор для холодильника eliwell

EWPlus 961/971/974 EO



Электронные контроллеры для холодильных установок

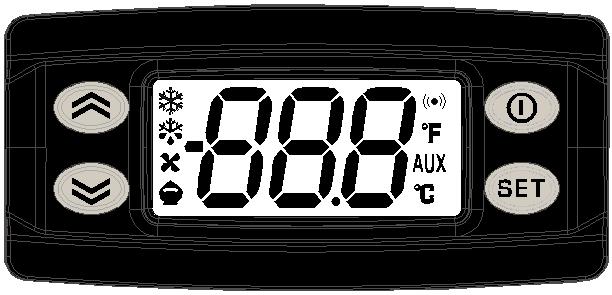

ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ












EWPLUS 961/971/974 EO






Помните



При включении прибор выполняет самотестирование индикаторов: они мигают несколько секунд для проверки правильности их работы.






Экономичная Рабочая точка



Вентилятор



Горит: Режим экономии (смещения Р. т.) включен



Горит: Вентилятор включен



Мигает в режиме смещения Рабочей точки



Погашен в остальных случаях



Мигает часто на 2-м уровне программирования




Погашен в остальных случаях





Компрессор



Разморозка



Горит:

Компрессор включен



Горит:

Идет автомат. Разморозка



Мигает: Идет отсчет задержки безопасного пуска



Мигает: Идет ручная Разморозка



компрессора или времени блокирования запуска



(кнопкой или цифровым входом)



Погашен в остальных случаях



Погашен в остальных случаях




Авария



Дополнительный выход



Горит:

Имеется активная Авария



Горит:

Дополнительный выход включен



Мигает: Авария принята любой кнопкой, но все



Мигает: Выполняется Глубокое охлаждение



еще активна



Погашен в остальных случаях



Погашен в остальных случаях




Индикатор °C



Индикатор °F



Горит: индикация в °C (dro = 0)



Горит: индикация в °F (dro = 1)



Погашен в остальных случаях



Погашен в остальных случаях






КНОПКИ




set




Вверх

Вниз

Выход (ESC)/ Ожидание

SET (Ввод)

Короткое нажатие

Короткое нажатие

Короткое нажатие

Короткое нажатие

Пролистывание элементов меню

Пролистывание элементов меню

Возврат к предыдущему уровню меню

Отображение аварий (если активны)

Увеличение изменяемого значения

Уменьшение изменяемого значения

Подтверждение нового значения

Открытие меню Состояния

Удержание 5 секунд

Удержание 5 секунд

Удержание 5 секунд

Удержание 5 секунд

Запуск ручной Разморозки

Запуск ручной Функции, назначенной

Запуск режима Ожидания и выход из него

Открытие меню Программирования



параметром (см. параметр H32)

(если не открыто никакое меню)

Подтверждение команд



ЭЛЕКТРОПОДКЛЮЧЕНИЯ





EWPLUS 961



(A)





230 ~ (±10%)



4.5






TTL

D.I.2



ТЕРМИНАЛЫ EWPlus 961 EO



2-3

реле (A), исходно H21=1 - Компрессор (  )



A




3-4

вход источника питания 230Вa



9

10 11



N-L

сеть 230Вa (N - Нейтраль, L - Линия)



9-10

датчик Pb1



Pb1

D.I.1

Pb3



11-10

Цифровой вход 1 (H11≠0 и H43=n) или датчик Pb3 (H11=0 и H43=y)



TTL

TTL порт или Цифровой вход 2 (H12≠0)
















N



L





EWPLUS 971



D.I.2

2-3

ТЕРМИНАЛЫ EWPlus 971 EO




TTL

реле (A), исходно H21=1 - Компрессор (  )




(A)

230 ~ (±10%)

(B)



A



3-4

вход источника питания 230Вa





4.5



N-L

сеть 230Вa (N - Нейтраль, L - Линия)




2  3 4  5

6  7

8

9 10 11



5-6

Нормально разомкнутое реле (B), исходно H22=5 - доп. нагр. (

)



5-7

Нормально замкнутое реле (B), исходно H22=5 - доп. нагрузка (

)



Pb2

Pb1

D.I.1

Pb3



8-10

датчик Pb2




9-10

датчик Pb1





11-10

Цифровой вход 1 (H11≠0 и H43=n) или датчик Pb3 (H11=0 и H43=y)



TTL

TTL порт или Цифровой вход 2 (H12≠0)








EWPLUS 974



ТЕРМИНАЛЫ EWPlus 974 EO




1-3

реле (C), исходно H23=5 - доп. нагрузка (

)




TTL

D.I.2




2-3

реле (A), исходно H21=1 - Компрессор (




)



(C)

(A)



(B)



A




3-4




230 ~ (±10%)



вход источника питания 230Вa




4.5



1

2

3

4

5

6

7

8

9

10 11



N-L

сеть 230Вa (N - Нейтраль, L - Линия)




5-6

Нормально разомкнутое реле (B), исходно H22=3 - вентилятор (

)




D.I.1



5-7

Нормально замкнутое реле (B), исходно H22=3 - вентилятор (

)




Pb2



Pb1

Pb3



8-10

датчик Pb2



N



9-10

датчик Pb1



L



11-10

Цифровой вход 1 (H11≠0 и H43=n) или датчик Pb3 (H11=0 и H43=y)




TTL

TTL порт или Цифровой вход 2 (H12≠0)



F = Функции



EWPlus 961 EO



EWPlus 971 EO



EWPlus 974 EO




H = Входы



R = Релейные выходы

Прил.1 Прил.2 Прил.3 Прил.4 Прил.1 Прил.2 Прил.3 Прил.4 Прил.1 Прил.2 Прил.3 Прил.4



F - Завершение Разморозки по времени

X

X

X

X

X

X

X

X

X

X

X

X

F - Завершение Разморозки по температуре



X

X

X

X

X

X

X

X

F - Аварии по значениям датчика Pb1

X

X

X

X

X

X

X

X

X

X

X

X

F - Контроль перегрева



X



H - наличие Pb1

X

X

X

X

X

X

X

X

X

X

X

X

H - наличие Pb2



X

X

X

X

X

X

X

X

H - использование Pb3 / D.I.1

D.I.1

Pb3

D.I.1

D.I.1

D.I.1

D.I.1

D.I.1

D.I.1

D.I.1

D.I.1

D.I.1

D.I.1

R - Компрессор

X

X

X

X

X

X

X

X

X

X

X

X

R - Разморозка



X



X



R - Вентиляторы



X

X

X

X



R - Дополнительная нагрузка



X

X



X

X



X

R - Реверсирование вентилятора конденсатора



X


ЗАГРУЗКА ИСХОДНЫХ ПРИЛОЖЕНИЙ

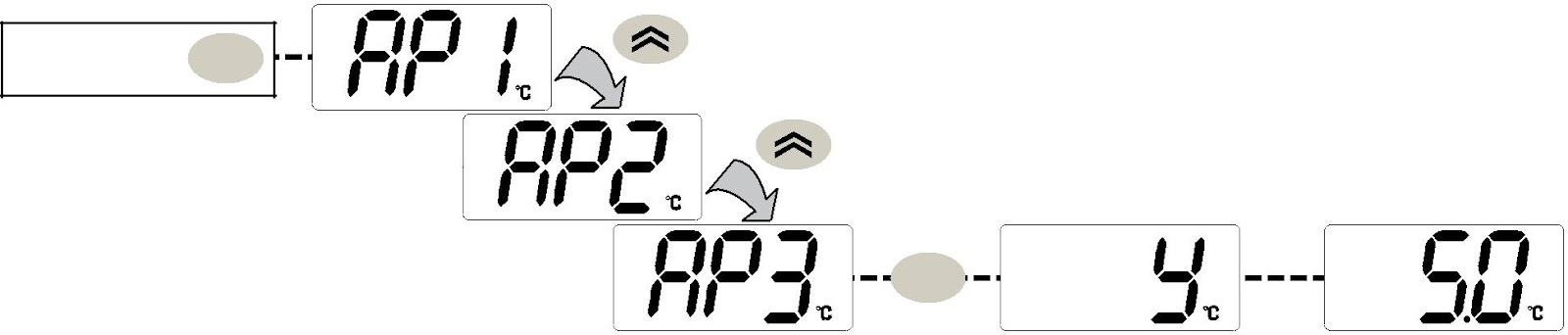

Для загрузки одного из 4-х исходных приложений используется следующая процедура:



при включении прибора нажмите и удерживайте нажатой кнопку set

: на дисплее появится метка “AP1”;



пролистайте имеющиеся приложения (AP1-AP2-AP3-AP4) кнопками

и

до нужного Вам;



выберите требуемое приложение нажатием кнопки set  (“AP3” в примере) или отмените процедуру нажатием кнопки



;





при подаче команды загрузки дождитесь завершения ее выполнения;



при успешном завершении операции на дисплее появится метка “y”, а в обратном случае появится метка “n”;



через несколько секунд прибор перейдет к режиму отображения основного дисплея.


Включение + set







set





ПРОЦЕДУРА СБРОСА


Приборы серии EWPlus EO можно СБРОСИТЬ с восстановлением заводских настроек простым и удобным для пользователя способом. Для этого достаточно загрузить одно из базовых приложений в соответствии с процедурой, описанной в параграфе "Загрузка исходных приложений".



СБРОС прибора может потребоваться в особых случаях, когда нормальная работа прибора нарушена или когда Вы решили вернуть прибор к исходным параметрам (значениям Приложения № 1).



!

ВАЖНО!:  Эта операция сбрасывает прибор в исходное состояние с заданием ВСЕМ параметрам заводских значений.

Это значит, что все внесенные Вами изменения будут безвозвратно утеряны.


ДОСТУП К МЕНЮ И ЕГО ИСПОЛЬЗОВАНИЕ


Ресурсы организованы в два меню, доступ к которым описывается ниже:


• меню “Состояния Установки” : коротко нажмите кнопку set .


• меню “Программирования”: нажмите и удерживайте нажатой кнопку set  не менее 5 секунд.

Если ни одна из кнопок не нажимается в течение 15 секунд (задержка) или была коротко нажата кнопка , то измененное значение



подтверждается и меню возвращается к предыдущему уровню.

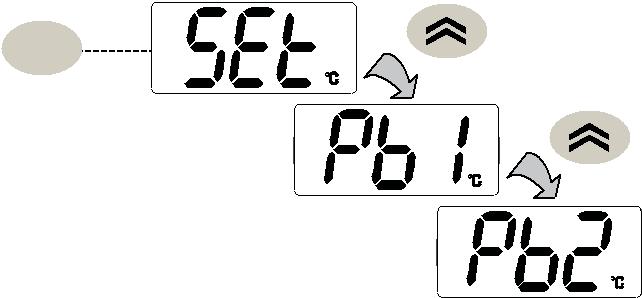

МЕНЮ "СОСТОЯНИЕ УСТАНОВКИ"


Доступ к меню Состояния Установки открывается коротким нажатием на кнопку set . Если активных аварий нет, то появится метка “SEt”. Используя кнопкиипролистайте папки меню, среди которых:



set

- AL:

папка Аварий (видима только при наличии активных аварий);

- SEt:

папка просмотра и изменения Рабочей точки;




- Pb1: папка значения датчика 1

- Pb1;




- Pb2: папка значения датчика 2

- Pb2* (только в моделях EWPlus 971/974 EO);



- Pb3: папка значения датчика 3

- Pb3**;




* папка видима при наличии датчика Pb2 (H42 = y)




** папка видима при наличии датчика Pb3 (H11 = 0 и H43 = y)



ИЗМЕНЕНИЕ РАБОЧЕЙ ТОЧКИ:

Для просмотра значения Рабочей точки коротко нажмите кнопку set  на метке “SEt” . Значение Рабочей



точки появится на дисплее. Для изменения Рабочей точки нажимайте кнопки

и/или

с



интервалом не более 15 секунд. Для подтверждения изменений коротко нажмите кнопку set .



set

set



set



ИЗМЕНЕНИЕ РАБОЧЕЙ ТОЧКИ ПРИ БЛОКИРОВКЕ: Клавиатура может быть заблокирована параметром ‘LOC’.


При блокировке Вы можете открыть меню "Состояния Установки" кнопкой set для просмотра Рабочей точки, но Вы не сможете изменить ее. Для снятия блокировки клавиатуры повторите процедуру ее блокировки.


ПРОСМОТР ЗНАЧЕНИЙ ДАТЧИКОВ: Нажмите кнопку

set

на метке датчика Pb1, Pb2 или Pb3 (если они имеются) для просмотра его

значения.



ВНИМАНИЕ:

1)

папка Pb2 может иметься только в моделях EWPlus 971/974 EO.



2)

значение датчика нельзя изменять.



ЗАПУСК РУЧНОГО ЦИКЛА РАЗМОРОЗКИ


Удерживайте нажатой кнопкуне менее 5-ти секунд. Цикл запуститься при наличии соответствующих температурных условий. Иначе дисплей промигнет три раза сообщая о том, что операция не может быть выполнена.



ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ПРИБОРА


Прибор можно выключить удержанием нажатой кнопки не менее 5-ти секунд.



В этом случае регулирование и цикл разморозки отключаются и на дисплее появляется метка “OFF” ("ВЫКЛЮЧЕН"). Для включения прибора (вывода из режима Ожидания) повторите процедуру, описанную для выключения.



УСТАНОВКА - РАЗМЕРЫ

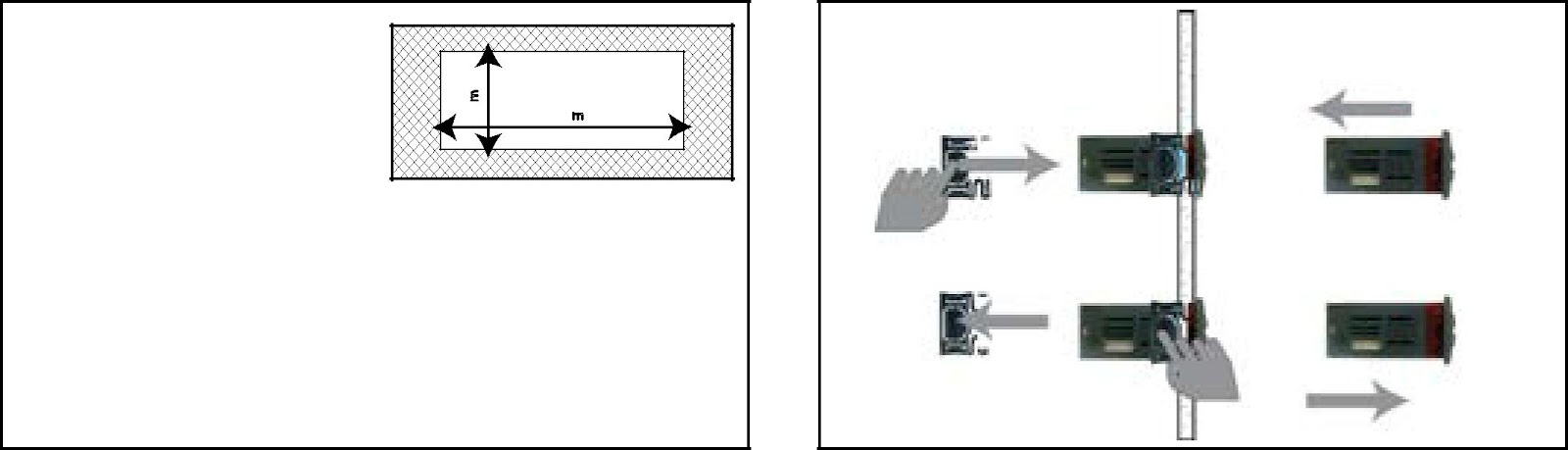

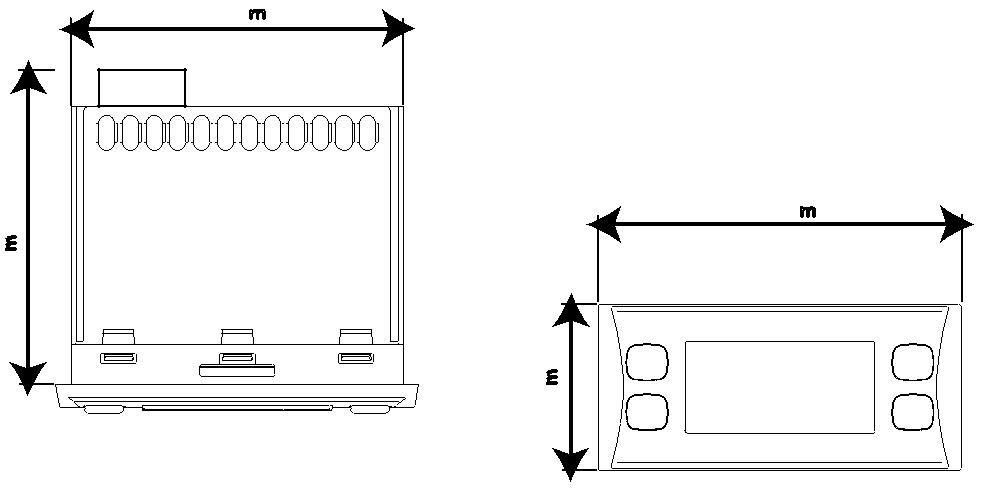

Прибор разработан для установки на панель. Проделайте в панели отверстие 29x71 мм и вставьте в него прибор; закрепите его поставляемыми фиксаторами. Не устанавливайте прибор во влажных и/или загрязненных местах, он разработан для мест с нормальным или обычным уровнем загрязнения. Оставляйте место вокруг вентиляционных отверстий для соответствующего охлаждения прибора.





70mm

29mm




71mm



67mm



74mm




32mm



EWPlus 961-971-974 EO



3/12


ДИАГНОСТИКА


Аварии всегда сигнализируются зуммером (если он есть) и иконкой Аварий .



Для выключения зуммера (принятия аварии) коротко нажмите любую кнопку; иконка Аварий перейдет в режим мигания.



ВНИМАНИЕ: Если заданы времена игнорирования (задержки) Аварий (папка параметров "AL"), то до их истечения сигнализация об аварии не выдается.



E1: При неисправности датчика охлаждаемого объема (Pb1), метка “E1” появляется на основном дисплее прибора.



E2: При неисправности датчика разморозки (Pb2), метка “E2” появляется на основном дисплее прибора (только в моделях EWPlus 971/974 EO).



АВАРИИ


Метка

Авария

Причина

Реакция системы

Устранение



• появляется метка E1 на основном дисплее



E1

Неисправность датчика 1

• измеренное значение вне рабочего

• загорается иконка Аварий

• проверьте подключение датчика

(охлаждаемый объем)

диапазона

• аварии по пределам датчика Pb1 отключаются

• замените поврежденный датчик



• дтчик поврежден/закорочен/оборван

• компрессор работает по значениям параметров




Ont” и “OFt” (циклический ШИМ режим).





• появляется метка E2 на основном дисплее




Неисправность датчика 2



• загорается иконка Аварий




(испаритель)

• измеренное значение вне рабочего

• разморозка завершается по времени (dEt)

• проверьте подключение датчика

E2



диапазона

• вентилятор испарителя, если регулировался по



• замените поврежденный датчик



только для

• дтчик поврежден/закорочен/оборван

датчику Pb2, перейдет на ШИМ режим (дневной




EWPlus 971/974 EO



или ночной в зависимости от режима основного




Терморегулятора).




• измеренное значение вне рабочего

• появляется метка E3 на основном дисплее

• проверьте подключение датчика

E3

Неисправность датчика 3

диапазона

• загорается иконка Аварий

• замените поврежденный датчик



• дтчик поврежден/закорочен/оборван




Авария по Верхнему

значение с Pb1 > HAL дольше чем tAO.

• в папке AL появляется метка AH1

• дождитесь снижения температуры датчика Pb1

AH1

пределу температуры

(смотри раздел “АВАРИИ ПО

• никакого эффекта на регулятор не оказывает

ниже величины (HAL-AFd).



датчика Pb1

ТЕМПЕРАТУРНЫМ ПРЕДЕЛАМ")




Авария по Нижнему

значение с Pb1 < LAL дольше чем tAO.

• в папке AL появляется метка AL1

• дождитесь повышения температуры датчика Pb1

AL1

пределу температуры

(смотри раздел “АВАРИИ ПО

• никакого эффекта на регулятор не оказывает

выше величины (LAL+AFd).



датчика Pb1

ТЕМПЕРАТУРНЫМ ПРЕДЕЛАМ")




активизирован цифровой вход внешней

• в папке AL появляется метка EA

• проверьте и устраните причину срабатывания реле

EA

Внешняя авария

• загорается иконка Аварий

внешней аварии, которое активизировало

аварии (H11 = ±5)



• регулятор блокируется если установлено rLO = y

цифровой вход (автоматический сброс)





Авария долго

активизирован цифровой вход реле двери

• в папке AL появляется метка Opd

• закройте дверь

OPd

(H11 = ±4)

• загорается иконка Аварий

• аварии по температурным пределам блокируются

открытой двери



(на время, превышающее tdO)

• контроллер блокируется

во время аварии и время OAO после нее





завершение

раморозка была завершена по времени

• в папке AL появляется метка Ad2

• дождитесь следующего цикла разморозки, который

Ad2

разморозки

(dEt), т.к. значение датчика Pb2 не достигло

• загорается иконка Аварий

завершится по температурному порогу



по времени

порога завершения разморозки (dAt=y)




завершение

раморозка была завершена по времени

• в папке AL появляется метка Ad3

• дождитесь следующего цикла разморозки, который

Ad3

разморозки

(dEt), т.к. значение Pb2 не достигло порога

• загорается иконка Аварий

завершится по температурному порогу



по времени

конца разморозки (любое dAt, но dCt = 3)




значение датчика Pb3 превысило значение

• появляется метка COH на основном дисплее

• дождитесь снижения температуры датчика Pb3

COH

авария Перегрева

• загорается иконка Аварий

порога SA3.

ниже величины (SA3 - dA3).



• регулятор блокируется (компрессор)




пока число срабатываний реле давления N




авария общего

активизирован цифровой вход общего реле

N<PEn:

• проверьте и устраните причину срабатывания реле

nPA

реле давления

давления.

• в папке AL появляется метка папки nPA, в которой

давления, которое активизировало цифровой вход



с автоматическим сбросом

(H11 = ±7)

отображается текущее число аварий реле давления

(автоматический сброс)



• регулятор блокируется (компрессор и вентилятор)





когда число срабатываний реле давления N




авария общего

активизирован цифровой вход общего

N=PEn:

• выключите прибор и включите его заново (ручной



• появляется метка PAL на основном дисплее

сброс перезапуском) ИЛИ

PAL

реле давления

реле давления.

• в папке AL появляется метка папки PA

• сбросьте аварии из меню функций выбрав функцию



с автоматическим сбросом

(H11 = ±7)



• загорается иконка Аварий

rAP (ручной сброс)




• регулятор блокируется (компрессор и вентилятор)








АВАРИИ ПО ТЕМПЕРАТУРНЫМ ПРЕДЕЛАМ




Относительные пределы (Att=1)

Абсолютные пределы (Att=0)



суммируются с Рабочей точкой

независимы от Рабочей точки




AFd

SEt

AFd

AFd

AFd



(             )




LAL

HAL



SEt + LAL



SEt + HAL

LAL + AFd

LAL - AFd




SEt + LAL + AFd



SEt + HAL – AFd



Авария по Нижнему температурному пределу

Темп. ≤ Set + LAL *



Темп. ≤ LAL (где LAL с учетом знака значения)

Авария по Верхнему температурному пределу

Темп. ≥ Set + HAL **



Темп. ≥ HAL (где HAL с учетом знака значения)

Снятие аварии по Нижнему пределу

Темп. ≥ Set + LAL + AFd ИЛИ

Темп. ≥ LAL + AFd



Set - ILALI + AFd (где LAL < 0, а |LAL|>0)



Снятие аварии по Верхнему пределу

Темп. ≤ Set + HAL - AFd (где HAL > 0)

Темп. ≤ HAL - AFd




если LAL < 0, то SEt + LAL < SEt



если HAL < 0, то SEt + HAL < SEt



ЭКОНОМИЯ ЭНЕРГИИ / ВКЛЮЧЕНИЕ ПОСЛЕ ПРЕРЫВАНИЯ ПИТАНИЯ


Функция "Экономии Энергии" может запускаться кнопками (ВНИЗ или ESC) или удаленно цифровым входом (DI1 или DI2).



Режим работы определяется параметрами ESt и ESA. Индикатор режима экономии () sarà acceso in tutti i casi in cui la funzione è attiva. будет гореть во всех случаях активности функции.



Параметр ESt определяет тип управляемой установки (смотри Рис.1, Рис.2 и Рис.3), параметр ESA активизирует управление Светом (выход Дополнительной нагрузки). Режим Экономии энергии может запускаться и "Виртуальным" реле двери.

Параметр ESP задает чувствительность прибора, а параметр dOt определяет время от активизации "виртуального" реле двери до запуска функции. По окончании отсчета dOt дверь считается закрытой и восстанавливается нормальная работа терморегулятора.

ЗАМЕЧАНИЯ:    1) если ESP > 0, то dOt ДОЛЖЕН БЫТЬ > 0.



2) по окончании периода Сохранения Энергии контроллер использует оптимизированный алгоритм для быстрого восстановления температуры до значения Рабочей точки SEt (нормальная работа).



Если ESt = 5, то после прерывания питания прибор всегда будет включаться в стандартном режиме (день) до первого закрытия двери. При отсутствии открытий и закрытий двери в течение времени Cdt прибор всегда работает в режиме Экономии (Сохранение Энергии) в течении периода, равного времени: dnt.




Рис.1) ОХЛАДИТЕЛЬ БУТЫЛОК СО ШТОРКОЙ (ESt = 4)



Рис.2) ОХЛАДИТЕЛЬ БУТЫЛОК С ДВЕРЬЮ (ESt = 5)




°C



°C




ENVIRONMENTALLY OPTIMISED




ENVIRONMENTALLY OPTIMISED




8°C



8°C




6°C



6°C





ON




ON



OFF





OFF



SPn






SPn



SEt





SEt



ON




SPF



OFF




ON



cdt



dnt




OFF






dnt

dFt








Рис.3) ВЕРТИКАЛЬНАЯ ВИТРИНА С ДВЕРЬЮ (ESt = 6)




°C




ENVIRONMENTALLY OPTIMISED



ON





7°C



2

12

24

26

36



48

50




OFF




6°C



0



(h)






ON



ON





OFF




SPn



OFF




cdt





SEt



dnt





ON





OFF




ON




OFF



Fon/FoFFon/FoFFon/FoF

Fnn/FnF

Fnn/FnF



Fon/FoF






cdt




5/12


С этим товаром смотрят

Оставить отзыв о «Терморегулятор для холодильника eliwell»

Ваши знания будут оценены пользователями сайта, если Вы авторизуетесь перед написанием отзыва.
:*
:*
:
:
:
:*
:
Нет товаров для сравнения

Аэрозоль охладитель -50 градусов.

16.09.2013

Мы принимаем:

Яндекс.Метрика
