Контроллер учета мойки самообслуживания для  доступа к услугам автомойки без участия человека,  устанавливается на посту мойки и обеспечивает оплаченный доступ клиентов к услугам мойки.

Применение данной схемы позволяет строить автомойки самообслуживания на разное количество постов и постепенно наращивая их количество.

Состав устройства блока управления: плата управления и плата индикации, плата реле.

Конструктивно блок питания и плата коммутации реле установлена в силовом шкафу управления и контроллер управления аппаратурой моечного комплекса  установлены на посту управления, между ними может быть растояние до 20 м. С поста управления во внутрь силового щита через герметичный ввод заходят только сигнальные провода и безопасное напряжение питания 12В, применяется для того, чтобы полностью исключить использование опасного напряжения внутри моечного бокса.

Блоки управления автомойкой поставляются в виде плат для самостоятельной установки и подключения и имеют функционал:

Учет статистика: Внутренний LCD монитор для настроек и статистики. На нем показывает сколько денег за все время работы,

Настройка системы под варианты работы мойки (мойка за деньгижетоны,

имеет сервисный режим подсчета суммы денежных средств, а также сброс этого счетчика(с паролем)

Режим блокировка: Включение/отключение  Режим кредит (по поступлений суммы 400000р требует пароль/настройка пароля.

Пауза: (с выходом подсветки кнопки) Включение/отключение платной функции.  на нем устанавливается пауза с настройкой (сколько времени бесплатно, а после завершения бесплатного времени, по какому тарифу вычитать деньги),

Наличие кнопок 6 шт: Подсветка включенной кнопки, стоимость каждой кнопки,

Возможность программировать включение от заданной кнопки и добавления к ней любое сочетание реле, запрограммированное вами.

Исполнительный выходы мойки самообслуживания. Контроллер управления может поддерживать выход на 6 функций сочетаний, 6 реле управления.

Выход обслуживания 2 шт. вспомогательный: терморегулятор 1 шт. -5- +30. И включение освещения, основной при внесении денег и таймер стартующий на отключение после отсутствия денег.

Индикация: 9999. отображениях информации для клиента: деньги внесенные будут убывать

Вход приема оплаты 2 шт: с настройкой стоимости импульса (скорость 25/мс) от купюроприемника и монетоприемника  с возможностью настроить цену импульса от 1 до 255 ( эта настройка нужна, если прошивка купюрника или монетника или жетоноприемника отличаются)

Возможность использования купюроприемника / монетоприемника / жетоноприемника.

ВХОД 3. Возможность подключать карты лояльности (клиентские), 10% скидки

ВХОД 4. Уборка бокса по карте с ограниченными правами (карта оператора).2 реле вода. и АВД

- работа с купюро и/или монетоприемником;

- тарификация посекундная;

- гибкая настройка тарифа для каждой кнопки- продукта (вода, пена и т.д.),

Программирование устройства.

Ввод пароля:

Для входа в режим программирования параметров устройства надо нажать и удерживать две секунды кнопку «ВВОД». После отпускания кнопки на экране отобразится слово «PASVORD» , а на второй строчке четыре цифры “0”, и стрелка “>”, указывающая на первую цифру. Для набора пароля используйте кнопки «+» - каждое нажатие увеличивает цифру на единицу, и «-» - каждое нажатие уменьшает цифру на единицу. После набора первой цифры, нажатием кнопки «->» перейдите к следующей цифре. После набора всех цифр пароля еще раз нажмите кнопку «->» для проверки правильности ввода. При неправильном вводе пароля все цифры сменятся на “0” и стрелка “>” будет указывать на первую цифру для повторного ввода пароля. Для прекращения ввода пароля надо нажать кнопку «ВВОД» и выйти из режима настроек. При правильном вводе пароля на экране отобразится слово «OPEN» и после нажатия кнопки «ВВОД» Вы перейдете на этап настройки параметров кнопок.

Настройка параметров рабочих кнопок:

Управление работой устройства осуществляется с помощью семи кнопок на лицевой панели. Шесть кнопок – «рабочие», то есть выбирают режимами работы, седьмая кнопка – «ПАУЗА», то есть временная остановка работы устройства. Каждая из шести рабочих кнопок может включать один или одновременно несколько исполнительных реле для управления внешней нагрузкой. Так же каждая кнопка имеет свою скорость отсчета, то есть время снятия одной единицы денег со счета.

При входе на этот этап на экране отобразится слово «Кнопка» и номер кнопки , которую в данный момент будете настраивать. Выбрать нужную кнопку можно кнопками «+» и «-». После выбора желаемой кнопки, нажмите кнопку «->», для перехода на настройку скорости отсчета для данной кнопки.

Скорость отсчета (время снятия одной дискреты денег) может настраиваться от 0,1 сек до 25,5 сек. С шагом 0,1 сек. Скорость отсчета высветится в первой строке справа символами «К=» и далее текущее значение. Для изменения настройки используйте кнопки «+» и «-». Чем больше значение скорости отсчета, тем медленнее отнимаются деньги со счета.

Для перехода на настройки включенных реле нажмите кнопку «->». Во второй строке отобразится ряд из шести цифр “0” и “1”. Цифра “0” означает, что данное по счету реле выключено, а цифра “1” – что реле включено. Так же отобразится стрелка “>”, указывающая какое именно реле настраивается в данный момент. Для включения реле необходимо нажать кнопку «+» ( на экране в соответствующей позиции высветится “1”), для отключения, соответственно, кнопку «-» ( на экране в соответствующей позиции высветится “0”). Для перехода к настройке следующего реле, нажмите кнопку «->». Стрелка “>” укажет на следующее реле, которое точно так же настраивается. Внимание! Одновременно можно включить одно или сразу несколько реле, но не более 5 реле! После настройки всех шести реле, стрелка “>” снова укажет на первое реле (при необходимости подкорректировать, настройку можно произвести заново). Для прекращения настройки реле, можно в любой момент нажать кнопку «ВВОД», и вернуться на начало этапа, то есть к выбору кнопки. Теперь Вы можете выбрать и настроить другую кнопку. Если такой необходимости нет, то снова нажмите кнопку «ВВОД», и перейдите на следующий этап.

Настройка параметров паузы.

На этом этапе настраиваются скорость отсчета для оплачиваемой паузы и время бесплатной паузы. На дисплее в первой строке отобразится слово «ПАУЗА» и далее текущее значение скорости отсчета в данном режиме. Настройка идентична настройке параметров рабочих кнопок, и осуществляется с помощью кнопок «+» и «-». После нажатия кнопки «->» на дисплее, на второй строке отобразится слово «ВРЕМЯ» и далее время бесплатной паузы в минутах. Настройка так же осуществляется с помощью кнопок «+» и «-». При нажатии кнопки «ВВОД» переходим в следующий этап.

Настройка цены импульса входа №2.

Устройство имеет два входа для ввода денег, на которые должны поступать входные импульсы от монето- или купюроприемника. Вход №1 при каждом входном импульсе добавляет одну единицу денег ( например, один рубль). Цену импульса входа №2 можно настроить от 1 до 255 единиц. Например, для использования жетоноприемника. При входе на данный этап настройки на дисплее отобразится надпись «С=» и далее текущая цена импульса. Для

изменения настройки используйте кнопки «+» и «-». Для сохранения настройки и перехода в следующий этап нажмите кнопку «ВВОД».

Настройка температуры и режима нагрев/охлаждение.

Данное устройство имеет выносной датчик температуры и может управлять внешней нагрузкой (нагреватель или охладитель) с помощью реле . Для этого надо настроить температуру срабатывания терморегулятора и выбрать режим работы – нагрев или охлаждение. На данном этапе настройки, на дисплее на первой строке отобразится слово «ТЕМПЕРАТУРА» и далее собственно температура, настроенная в предыдущий раз в градусах Цельсия. Температура изменяется кнопками «+» и «-», и может быть изменена в пределах от -40*С до +40*С. При нажатии кнопки «ВВОД» переходим к выбору режима работы. На второй строке отобразится текущее состояние «HEATING» - нагрев или «CULLING» - охлаждение. Для изменения нажмите «+» - терморегулятор будет работать в режиме нагрева, «-» - в режиме охлаждения. Внимание! В режиме охлаждения прибор позволяет устанавливать температуру до -40*С, однако при установке отрицательной температуры охлаждение включаться не будет! Охлаждение включается, только если установлена положительная температура. Для режима нагрева таких ограничений нет, можно устанавливать температуру во всем диапазоне.

Просмотр общей суммы

Устройство имеет накопительный счетчик, подсчитывающий общую сумму, внесенную за все время работы, с момента последнего сброса данного счетчика. Для просмотра данной суммы, необходимо ввести второй пароль. Вод второго пароля полностью аналогичен вводу первого пароля ( сам пароль, разумеется, другой). Если нет необходимости просмотра, то можно выйти из режима программирования, нажав кнопку «ВВОД». После правильного ввода пароля, и нажатия кнопки «ВВОД», на дисплее отобразится общая сумма. Если есть необходимость сброса счетчика, надо одновременно нажать и удерживать обе кнопки «+» и «-». После чего счетчик сбросится и на дисплее отобразится число “0”. После нажатия кнопки «ВВОД», Вы выйдете из режима программирования.

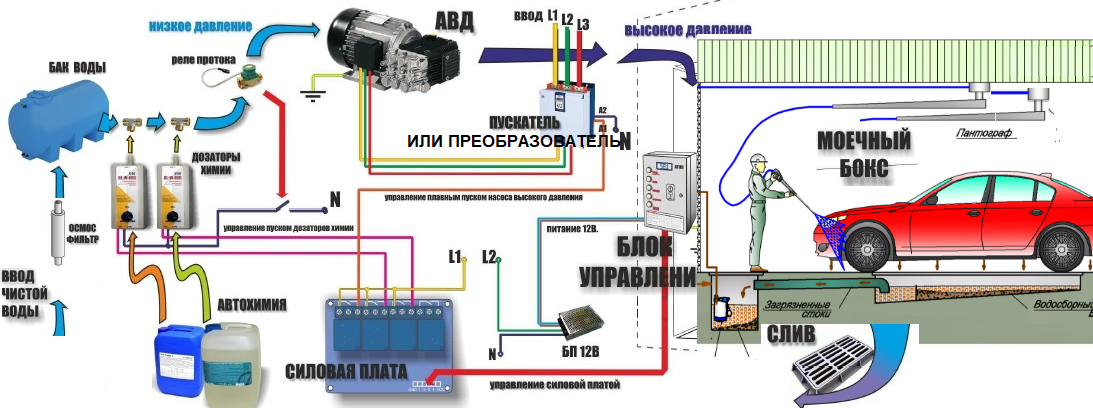

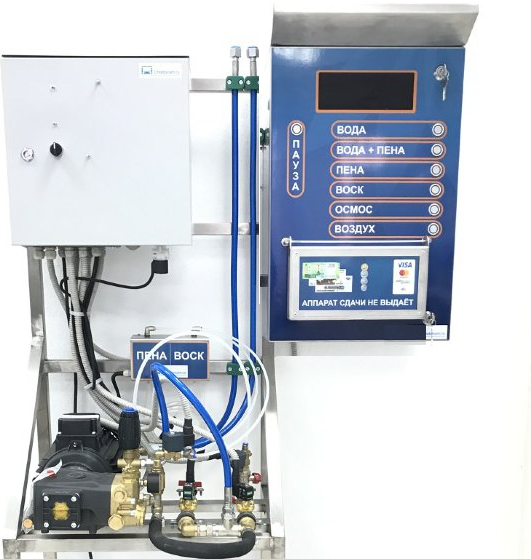

Структура комплекса мойки самообслуживания:
