Таймер, реле времени AT8N (TM48S) самого надежного производителя: Autonics конкурирующего с Omron, производит включения и выключения нагрузки на заданное время в нескольких режимах и комбинациях, может заменить любой таймер этого форм фактора 48х48мм, даже с электронной индикацией. В промышленности существуют механические, аналоговые и электронные реле времени. Рассмотрим обычный, качественный аналоговый таймер корейского производства, простой многофункциональный электронный таймер с механической, изящной и тонкой установкой времени (именно поэтому не советуем его разбирать, уровень швейцарских часов). Маленький регулятор на панели слева, устанавливает диапазон времени от десятков миллисекунд до десятков часов, меняя одновременно индикацию на механической шкале, такой же регулятор справа устанавливает 6 режимов работы выходных реле, что позволяет перекрыть все запросы при подборе аналога для замены неисправного, легким переключением.

1. Питание 24-220 переменки и постоянки, и есть модель только на 12в.

2. Два выходных реле, логику одного можно запрограммировать.

3. Старт работы происходит по  подаче питания.

4. У таймера шесть режимов старта.

5. 6 режимов работы (см. диаграммы ниже)

6. 16 видов временных интервалов

7. Широкий диапазон времени (от 0,05сек до 100ч),

8. Выбор напряжений питания: 100 – 240В перем.тока, 50/60Гц; 24 – 240В пост.тока; 24В перем. тока и 12В пост.тока (опционально),

9. Удобство выбора временных диапазонов, установки времени и режимов работы выхода с помощью миниатюрных переключателей.

10. Светодиодная индикация состояния выхода на лицевой панели

11. 8-штырьковое подключение (дополнительно – переходные розетки со штырькового подключения на подключение «под винт»)

12. Температура эксплуатации: -25°С … +65°С (без замораживания)

      13. 35 – 85%RH (относительная влажность)

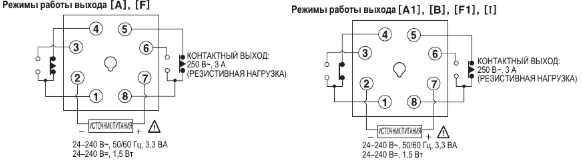

Принципиальная схема подключения:

Режим А

Первый режим А: задержка включения реле по подаче питания. При подаче питания на таймер, начинается отсчет и по истечении времени срабатывают оба реле, переключая контакты.

Режим А1: это вариация режим А, задержка включения питания дубль 2. При подаче питания на таймер, одно реле срабатывает сразу, второе по истечении времени, затем выключается.

Режим В

Третий режим — это режим В, задержка включения питания дубль 3. При подаче питания на таймер, одно реле срабатывает сразу, второе по истечении времени.

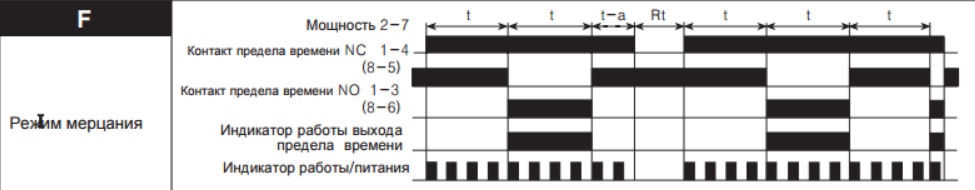

Режим F

Четвертый режим — это режим F, мерцание. При подаче питания на таймер, по истечении времени срабатывают оба реле, затем выключаются, и так в бесконечном цикле. По моему мнению, это очень удобный режим циклического таймера, удобно применять для переключения насосов, единственный минус в том, что и включение и выключение настраиваются на одно и то же время.

Режим F1

Пятый режим — это режим F1, мерцание. То же самое, что и F, но наоборот.

Режим I

Шестой режим — это режим I интервал. При подаче питания на таймер, сначала срабатывают оба реле, выключается второе реле по истечении времени.

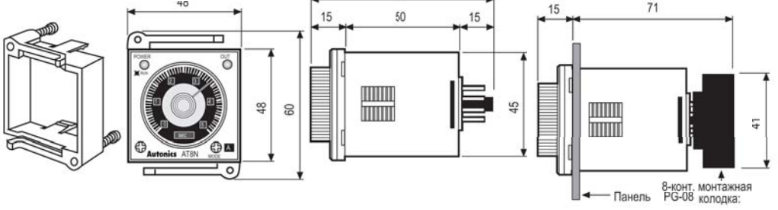

На чертеже габаритные и установочные размеры реле времени AT8N:
