Мы производим регуляторы мощности – это собранный электронный прибор, пропускающий на нагрузку установленное напряжение с точностью 1 вольт. При этом происходит стабилизация выходного  напряжения на нагрузке, но не выше входного. Он производит регулировку выходного напряжения от минимума и до максимального входного напряжения, аналогично как будто нагрузка напрямую включена в электрическую питающую сеть.
В регуляторе мощности применяется принцип фазового управления симистором. Функционирование такого регулятора напряжения с контролем мощности основано на изменении продолжительности и времени включения симистора с микропроцессорным контролем за выходным напряжением. Такое «управление» используется для стабильного нагрева тенов, других нагревателей, яркостью накала ламп и скорости вращения некоторых видов моторов. Регуляторы мощности применяются для изменения на нагрузке напряжения, пропорционально изменяется и мощность в широких пределах.
С помощью этого регулятора можно очень точно настроить и стабилизировать температуру нагрева ТЭНов за счет наличия в регуляторе мощности РМ-2 стабилизатора выходного напряжения. Регулятор устраняет сильные броски напряжения, в процессе включения он замедляет нарастание тока в цепи при включении, через симистор происходит более плавное включение и отключение нагрузкой.
Силовой симистор регулятора мощности подключается последовательно с нагревателем и обеспечивает более постепенное нарастание мощности. Применение его увеличивает срок службы приборов нагрева и накала. При скачках напряжения он защищает электрические приборы от повышенного питания.
По сравнению с обычными регуляторами напряжения, регулятор мощности РМ 2 он имеет функцию стабилизации и контроля выходного напряжения, в результате этого улучшается стабильность и качество исполнения технологических процессов. Это достигается  при помощи контроля выходных параметров — напряжения,  силы тока или мощности, в не зависит от напряжения сети и внешних условий. При применении его в трехфазных сетях, есть возможность выравнивания выходного напряжения, тока и мощности раздельно по каждой фазе, регулятор мощности РМ 2 равномерно распределяет ток по всем 3 фазам. Это существенно экономит электроэнергии.
Как  подобрать регуляторы мощности?
Если Вам надо такое оборудование, как регулятор мощности, то надо выбрать наиболее подходящую модель. Следует учитывать, что они хорошо работают с нагрузкой не требовательной к чистоте синусоиды, такой как нагреватели, лампы накаливания, коллекторные электродвигатели, и стоит их аккуратно подключать к таким нагрузкам как асинхронные электродвигатели, вентиляторы, насосы, трансформаторы, лампы дневного света. Надо внимательно следить за  температурой корпуса и режимам работы, особенно после снижения напряжения ниже 120 вольт.

Таблица развития и различия регулятора мощности РМ2:

Регулятор мощности РМ-2

Простая, первая модель.(2010г)

(только модуль управления, без силового симистора)

Регулятор мощности РМ-2М

Обновленная модель “М”(2018г)

(только модуль управления, без силового симистора)

РМ-2м является модернизированной версией прибора РМ-2. Его отличия:

Регулятор мощности РМ-2про

более продвинутая версия.(2019г)

(только модуль управления, без силового симистора)

РМ-2 Pro является модернизированной версией прибора РМ-2 и более продвинутой, профессиональной версией РМ-2м. Его отличия от старого РМ-2:

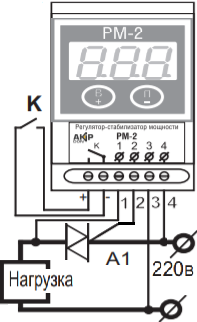

Одна из схем подключения РМ-2, в стандартном подключении нижняя часть схемы собирается самостоятельно.

повышена скорость работы и точность поддержания напряжения; значительно расширен температурный диапазон стабильной работы;

добавлена индикация потребляемой мощности;

расширен диапазон напряжения, подаваемого на нагрузку — от 0 Вольт; возможность задания нескольких предустановок напряжения для быстрого переключения между ними;

возможность запрограммировать задержку включения, таймер отключения, или профиль время-напряжение из нескольких позиций; наличие дополнительных входов внешнего управления с изменяемой логикой — для разгона и для выключения нагрузки; контроль пробития симистора и обрыва нагрузки;

наличие дополнительной кнопки для ускорения и удобства настройки.

повышена скорость работы и точность поддержания напряжения; значительно расширен температурный диапазон стабильной работы; добавлена индикация потребляемой мощности; расширен диапазон напряжения, подаваемого на нагрузку — от 0 Вольт; возможность задания нескольких предустановок напряжения для быстрого переключения между ними; возможность запрограммировать задержку включения, таймер отключения, или профиль время-напряжение из нескольких позиций;

наличие дополнительных входов внешнего управления с изменяемой логикой — для разгона и для выключения нагрузки;

контроль пробития симистора и обрыва нагрузки; наличие дополнительной кнопки для ускорения и удобства настройки.

Отличия РМ-2 Pro от РМ-2м:

разрешающая способность настройки и индикации напряжения — 0,1V; стабильность и точность  — 0,5V; измерение и индикация количество потребленной электроэнергии в киловатт-часах или в стоимостном выражении; часы реального времени и функции отложенного пуска или выключения в привязке к реальному времени; контроль пропадания электроэнергии посреди техпроцесса и гибкая реакция на такую ситуацию.

Характеристики РМ-М:

Напряжение питания прибора

от 80 до 290 Вольт 50 Гц

Диапазон напряжения, поступаемого на нагрузку от 40 до 260 Вольт

Стабильность поддержания заданного напряжения     плюс-минус 1-2 вольт

Температура среды, окружающей прибор    от -20 до +80 °. опция наличие дополнительных входов внешнего управления: форсаж и работа.

Характеристики РМ-2М:

Напряжение питания прибора

от 90 до 280 Вольт 50 Гц

Диапазон напряжения, поступаемого на нагрузку от 000 до 260 Вольт

Стабильность поддержания заданного напряжения     плюс-минус 1 вольт Память установок напряжения 10 ячеек предустановок. Диапазон измеряемой мощности     от 0-9,99 kW

Таймер поддержания напряжения Есть, работа в режиме "профиля"

Время установки таймеров от 0 до 999 минут. Совместимые симисторы (триаки) любые, с током управления не более 1 Ампер. Способ монтажа DIN-рейка. Наличие дополнительных входов внешнего управления.

Температура среды, окружающей прибор    от -20 до +50 °C

Характеристики РМ-2про

Напряжение питания прибора от 130 до 280 Вольт 50 Гц Диапазон напряжения, поступаемого на нагрузку     от 000,0 до 260,0 Вольт. Разрешающая способность: 0,1 Вольт

Стабильность поддержания заданного напряжения плюс-минус 0,5 Вольта

Память установок напряжения 10 ячеек предустановок. Диапазон измеряемой мощности от 0 до 9999 W. Таймер поддержания напряжения. Есть, работа в режиме "профиля". Время установки таймеров от 0 до 9999 минут

Часы реального времени. Функции реального времени    . Отложенный старт; отключение по часам; работа с суточным циклом

Совместимые симисторы (триаки)

любые, с током управления не более 1 Ампер

Способ монтажа DIN-рейка. Наличие дополнительных входов внешнего управления

Температура среды, окружающей прибор

от -20 до +50 °C

Позднее появились уже собранные приборы, готовые к работе, имеющие свои достоинства и недостатки,

приборы нельзя оставлять работающими без присмотра, регулярно проверяйте винтовые соединения,

особенно вилки, шнуры и розетки, если есть розеточное соединение-не перегружайте его выше 3кВт.

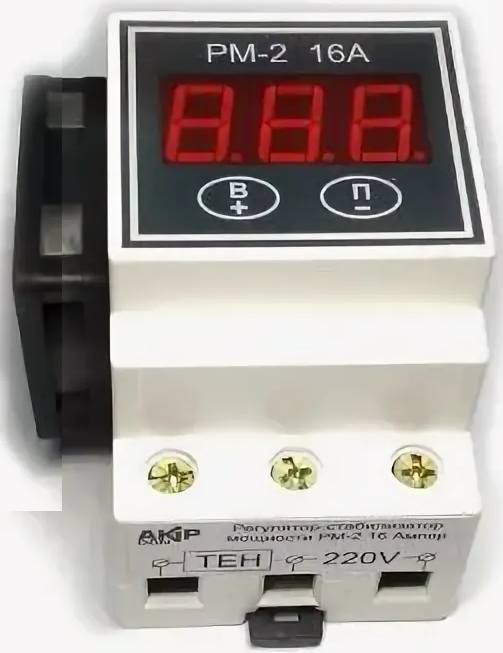

Компактная модель РМ-2 16А с охлаждением вентилятором,

требует вертикального расположения и зависит от работы вентилятора

Компактный РМ-2М 16А, 32А с охлаждением вентилятором,

требует вертикального расположения и зависит от работы вентилятора



Модель регулятора мощности на 25А 5кВт, для длительной работы с прямым подключением.



Регулятор мощности на 25А 5кВт, для длительной работы с прямым подключением в корпусе.

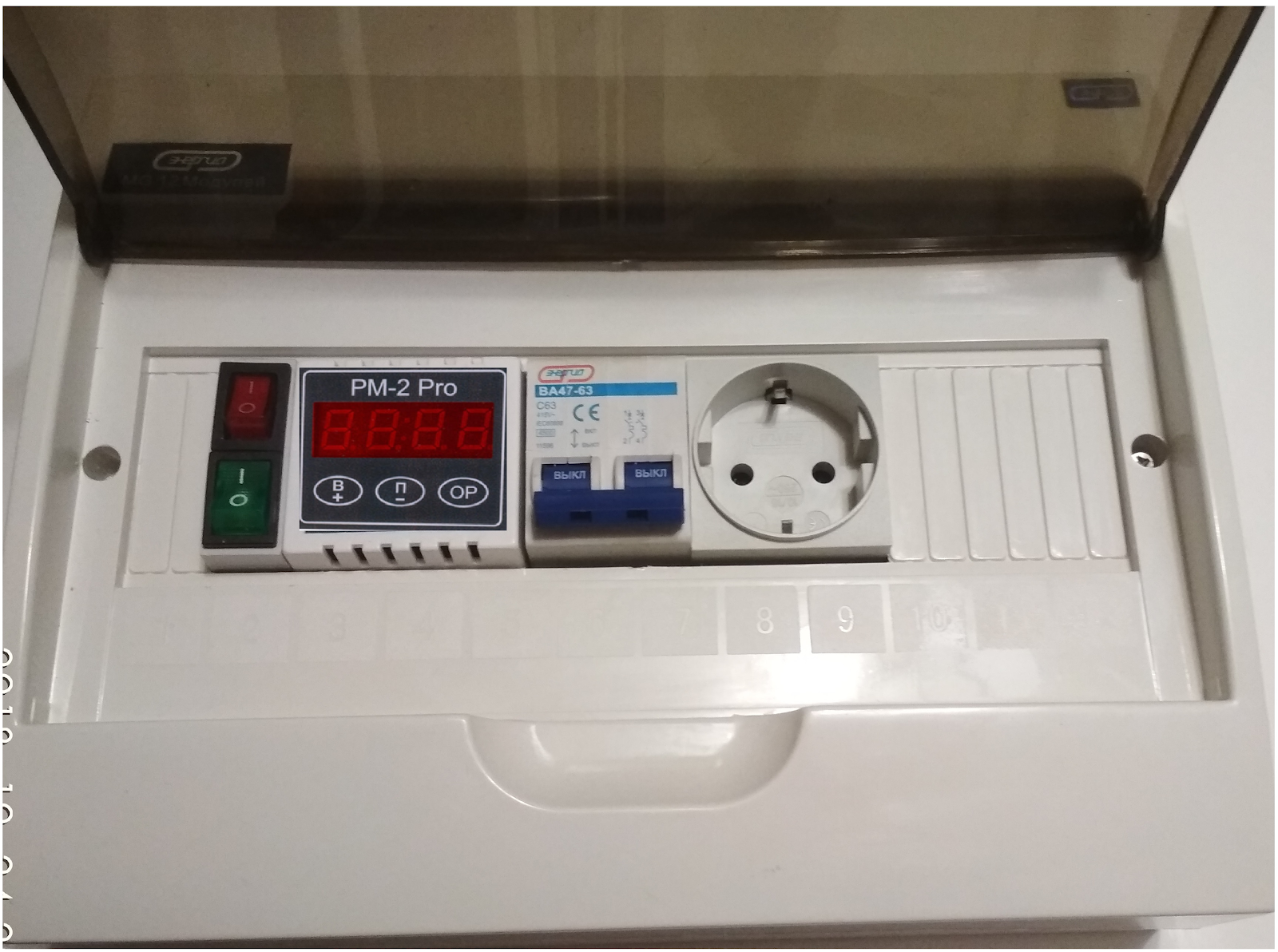

Модель рм2 18А с жестким подключением и розеточным выходом



Мощная модель с симистором ТС142-80А 220в.

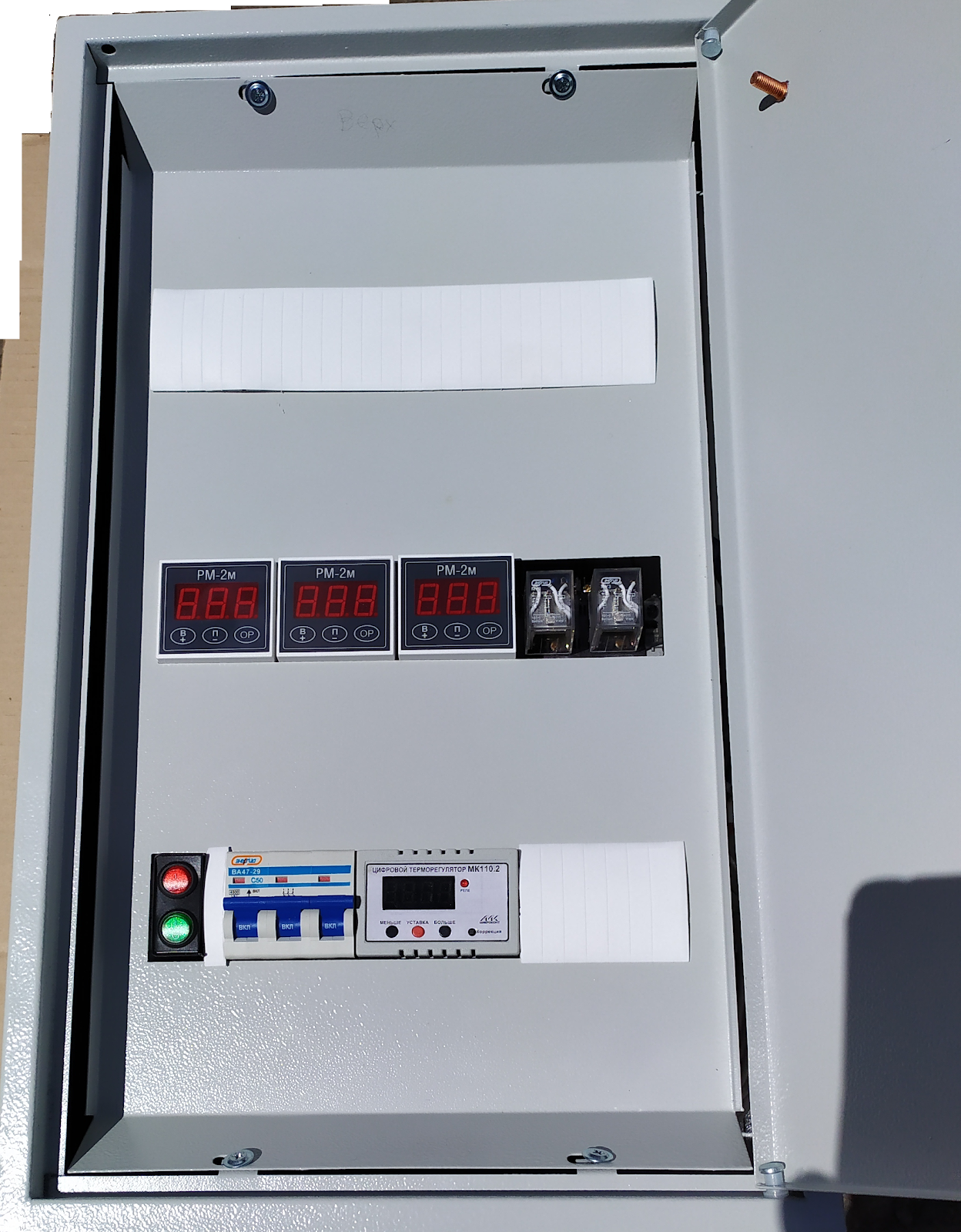

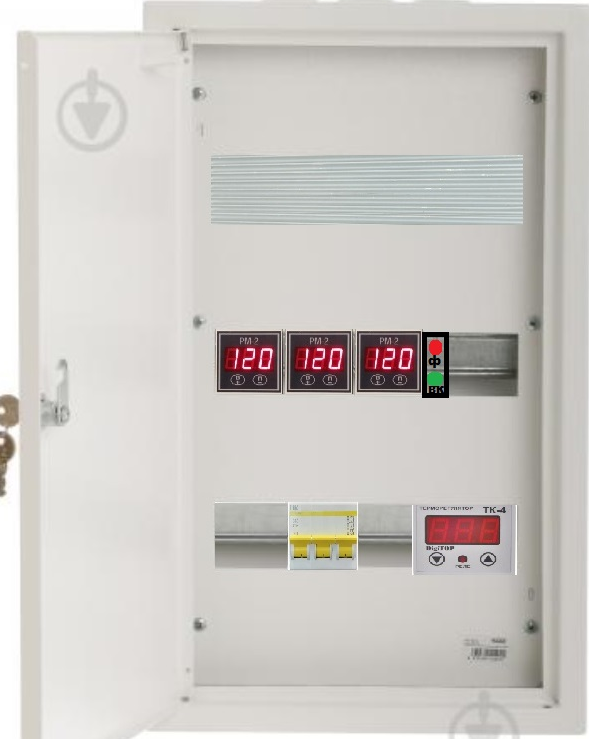

Модель РМ-2, М, про на 380 вольт с вспомогательным терморегулятором.

Как предохранить выходной симистор регулятора рм2 от перегорания? В регулятор мощности применяется современный, надежный  симистор BTA41, без причины он не перегорает и РМ-2 не может вывести его из строя! сигнал от рм2 передается на симистор через опторазвязку МОС которая может выходить из строя при сгорании симистора. Открывание симисторов происходит при переходе фазы через ноль (Zero_cross) и до следующего перехода симистор открыт. Если в этот момент или прямо в момент перехода через ноль произойдет короткое замыкание “КЗ” то ток этого КЗ за время одного полупериода спалит кристалл симистора и не спасет защита никак, в модели РМ-2 18А установлен быстро плавкий предохранитель, для защиты от “КЗ”. Следующей причиной может быть утечка у ТЭНа на землю, то есть нагреватель немного пробивает на корпус, используйте для безопасности УЗО. Другая причина это плохой контакт и искрение в соединительный подключениях. Как видим все перегорания симистора, происходят при неаккуратном обращении с симистором, единственное не зависящее от потребителя случай выхода симистора из строя-это короткий высоковольтный выброс в сети выше 600-800 вольт, незаметный на глаз и для других потребителей, присутствующие постоянно в сильных сетях.
