ШИМ контроллер двигателя  ZK-MG в корпусе. Регулирует скорость мотора, индицирует на цифровой дисплей мощность в процентах, отличается возможность програмнно изменять частоту работы ШИМ.

  1. Основные характеристики продукта:

1,1 оснащен контактами старт-стоп, и может быть подключен к внешним переключателем управления, чтобы удовлетворить различные требования к контролю вращения.

1,2 функция мягкого пуска двигателя. При запуске двигателя ток медленно увеличивается, и нет тока удара, который может эффективно защитить двигатель и продлить срок его службы

1,3 Рабочий цикл, верхний и нижний предел рабочего цикла и рабочая частота могут быть установлены для облегчения работы клиентов и использования их двигателей в соответствии с их рабочими характеристиками.

1,3 ручка цифрового кодировщика регулирует скорость двигателя, которая является более точной и последовательной, чем обычный потенциометр.

1,4 со стандартным корпусом 5135, удобным для установки клиентом.

 2. Технические параметры: Модель: ZK-MG

2,1 Рабочее напряжение: 5 в пост. Тока ~ 30 В, защита от обратного подключения

2,2 Номинальный ток: при 30в= 5A максимальный ток 15A при 5 в.

2,3 Максимальная мощность: 150 Вт

2,2 Рабочая частота: 1 кГц ~ 99 кГц регулируемая, 1 кГц шаг, частота по умолчанию 20 кГц, точность около 1%

2,3 Рабочий цикл: 0-100%, 1% шаг

2,4 размер изделия: 79 мм * 43 мм * 26 мм

2,5 Вес изделия: 41 г

2,6 упаковка: картонная упаковка

3. Инструкции по эксплуатации:

3,2 управление цифровой ручкой кодировщика

В интерфейсе по умолчанию: (рабочий цикл отображается по умолчанию)

Короткое нажатие-переключатель запуска и остановки двигателя

Длительное нажатие-для входа в интерфейс настройки

Вращение против часовой стрелки-коэффициент нагрузки уменьшается

Вращение по часовой стрелке-увеличенный рабочий цикл

Под настройкой экрана:

Короткое нажатие-Выберите параметры настройки и переключитесь между нижним пределом рабочего цикла, верхним пределом рабочего цикла и рабочей частотой. Форма отображения нижнего предела рабочего цикла-«L» + две цифры, форма отображения верхнего предела рабочего цикла-«H» + две цифры или «100», И форма отображения рабочей частоты-«F» + две цифры.

Длительное нажатие-выход из интерфейса настройки

Вращение против часовой стрелки-соответствующие настройки уменьшены

Вращение по часовой стрелке-параметры настройки увеличиваются соответственно

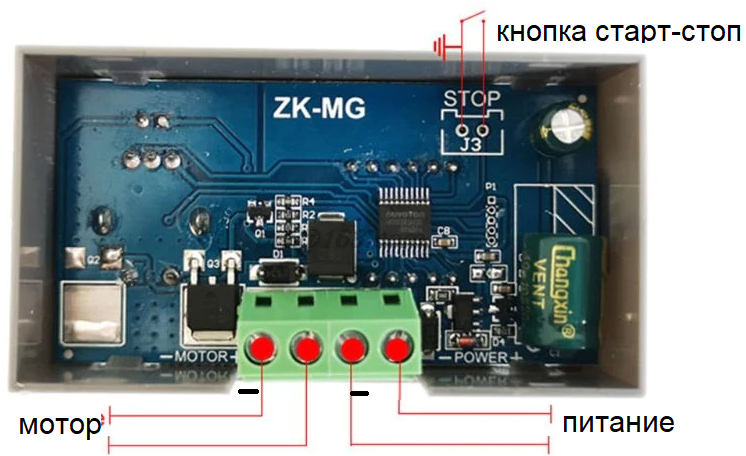

3,3 задний стоп-порт

Клавиша переключения или уровень 3,3 В могут быть внешне подключены. Переключайте состояние запуска/остановки двигателя при закрытии ключа или снижении уровня 3,3 В.

 Комплект поставки: контроллер двигателя постоянного тока
