Регулятор ШИМ 12в 20А

При работе с низковольтными двигателями 12-24 вольта, часто стоит вопрос: как управлять мощностью и оборотами? Что делать, если необходимо понизить обороты? Сразу появляется решение: надо снизить напряжение. Сделать это можно путем подключения мотора через транзисторный регулятор напряжения, микросхему регулятор К142, по старинке: через гасящий резистор. Но при больших токах регулятор будет сильно греться потребуется установка дополнительных радиаторов и вентиляторов. При подключении к нему ламп габаритных огней, автомобильного освещения, фар, вентилятора, он будет работать, регулируя яркость и обороты вентилятора. Если же подключить нагруженный мотор, то при снижении напряжения он статен терять мощность, причем не пропорционально, а в разы, станет вялым и легко останавливаемым. Решение этой проблемы стал ШИМ-регулятор, его силовые ключи на мощных, современных полевых транзисторах, коммутирующих большие токи, переходы имеют маленькое сопротивление, благодаря этому низкий уровень рассеиваемой мощности. соответственно и нагрева. Также у него другой принцип работы, он не снижает напряжение, а включает и выключает его с большой скоростью, в результате на мотор подается номинальное напряжение питания, а не заниженное, что позволяет сохранить мощность. Переменным резистором меняем скважность, которую имеют выходные импульсы, и как результат – значение эффективного напряжения, которое есть на нагрузке и увеличение КПД. ШИМ-регулятор можно применять, чтобы регулировать напряжение питания, недопущения мощных инерционных перегрузок во время пуска электродвигателя. Питание ШИМ от 9, 12, 24, 36, 48 вольт постоянного тока.

Технические характеристики ШИМ:
 Рабочее напряжение: DC 9-50 вольт.
 Выходной ток: от 0 до 20 а.
 Частота ШИМ: 25 кГц.
 Постоянная мощность: макс 500 Вт.
 Диапазон скорости двигателя: 0-100%.

 Максимальный пиковый ток до 20А требуется увеличить радиатор или установить       вентилятор.
Размер платы: 77*45*28 мм.

Вес: 80 гр.

Комплект поставки:

ШИМ регулятор скорости вращения двигателя постоянного тока с выносным резистором (без упаковки) 1шт.

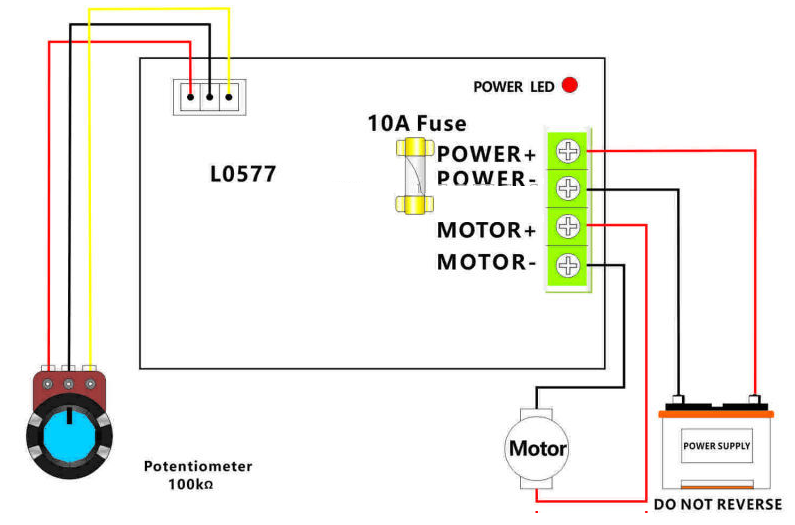

Схема подключения:
