Редуктор червячный RV 030 (CVRIS)

Редуктор червячный RV 030 (CVRIS)
  • Цена сейчас: 3 750,0 рублей
Варианты доставки

Описание Редуктор червячный RV 030 (CVRIS)

Червячный одноступенчатый редуктор, исполнение с входным валом под шкив.

CVRIS- модель редуктора, (RV)
030 - межосевое расстояние мм,
15 - передаточное число,
9 - входного вала мм,
14- выход, полый.
B14 - тип фланца электродвигателя
FA1 - фланец на выходном валу редуктора (FA; FB; FC; FD)
B3 - монтажное положение

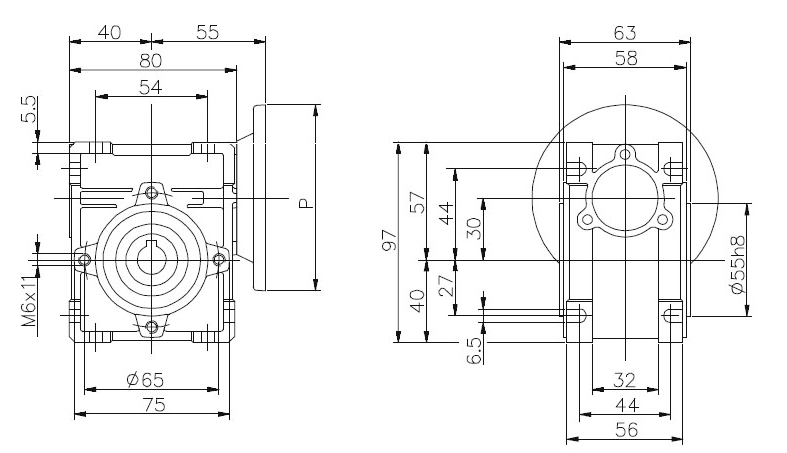

Размеры 030:

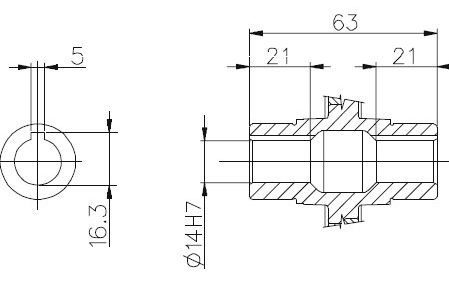

Входной вал:

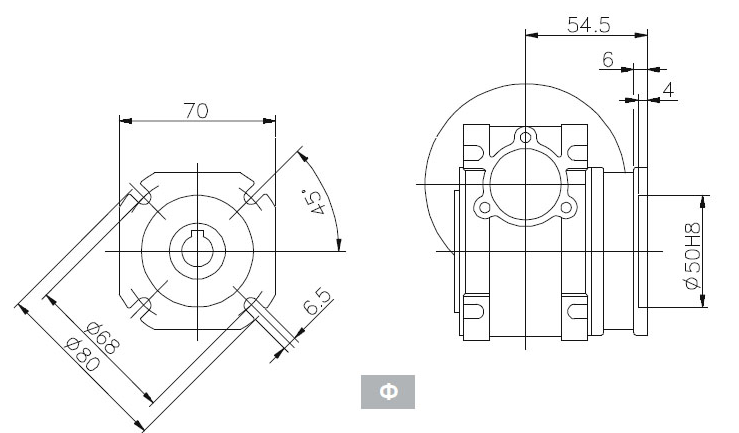

Размеры фланца 030:

Схема сборки 030 редуктора:

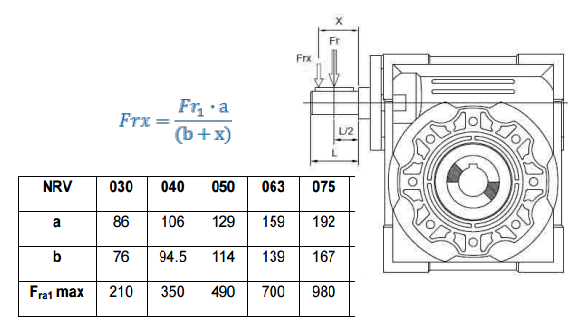

Расчет радиальная нагрузка на входной вал:
Если результирующая радиальная нагрузка не прикладывается к центральной оси вала, необходимо рассчитать и настроить допустимую радиальную
нагрузку Fr1 по следующей формуле:
