Описание Мини автомат защиты сети брейкер
Малогабаритный автомат защиты предотвращает перегрев проводки или короткое замыкание в цепи питания, защищая проводку рассчитанную на определенное количество тока. При возникновении превышения допустимого значения, автомат защиты Брейкер срабатывает. Он не позволяет загореться проводке, имеет крошечные размеры, позволяющие установить его в любом месте.
Еще одна задача автомата защиты – это отключение питания, если возникает короткое замыкание. Короткое замыкание или КЗ может расплавить проводку и нанести вред аппаратуре, если она находится в данный момент в работе. Автомат сразу отключает питание. Таким образом не разрушается проводка, и аппаратура остается в целостности.
Технические характеристики
1 группа контактов Режим сброса: ручной
9466АВТОМАТИЧЕСКИЕ ПРЕДОХРАНИТЕЛИ
При протекании по проводам высокого тока возникает перегрев, который может привести к пожароопасной ситуации. Автоматические прерыватели предназначены для защиты электрических цепей от перегрузок по току. Могут применяться в генераторах, электродвигателях, электроинструменте, зарядных устройствах, электробытовой технике, цепях освещения и электроснабжения.
|

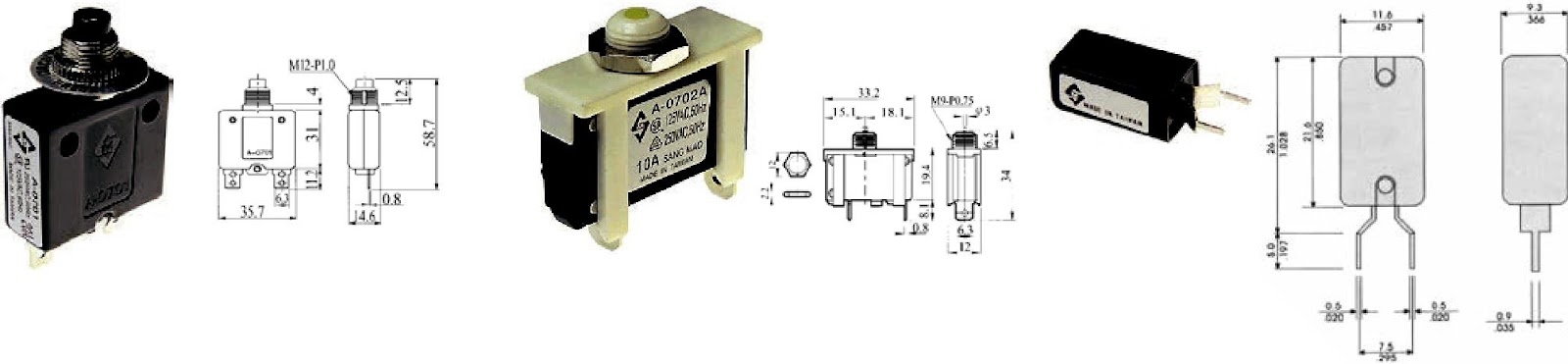

A-0701 |
A-0702A |
A-0705 |
|
Макс. рабочее напряжение 250 В AC |
Макс. рабочее напряжение 250 В AC |
Макс. рабочее напряжение 125 В AC |
|||||
|
Ток прерывания 3, 5,10, 15, 20, 25, 30, 35, 40 А |
Ток прерывания 1, 5, 10, 15, 20 А |
Ток прерывания 1. 5 - 10 A |
|||||
|
Ручное восстановление |
Ручное восстановление |
Автоматическое восстановление |
|||||
|
Сопротивление изоляции: более 100 МОм |
Сопротивление изоляции: более 100 МОм |
||||||
|
Напряжение пробоя: 1500 В перем.тока (1 мин.) |
|||||||
|
Напряжение пробоя: 1500 В перем.тока (1 мин.) |
|||||||
|
A-0709 |
A-0710W |
A-0802X |
|||||
|
Макс. рабочее напряжение 250 В AC |
Макс. рабочее напряжение 250 В AC |
|||||||
|
Ток прерывания 3, 5, 10, 15 А |
||||||||
|
Ток прерывания 1 - 6 А |
||||||||
|
Ручное восстановление |
Макс. рабочее напряжение 250 В AC |
|||||||
|
Ручное восстановление |
||||||||
|
Сопротивление изоляции: более 100 МОм |
Ток прерывания 2, 5, 10, 15 А |
|||||||
|
Сопротивление изоляции: более 100 МОм |
||||||||
|
Напряжение пробоя: 1500 В перем.тока (1 мин.) |
Ручное восстановление |
|||||||
|
Напряжение пробоя: 1500 В перем.тока (1 мин.) |
||||||||
|
Технические харакТерисТики |
||||||||
|
Входное напряжение: . |
. . . . . . . . . . . . . .125/250 В перем.тока, 50 В пост.тока, 50-60 Гц |
|||||||
|
88-08-P1B14-P00 |
||||||||
|
Отключающая способность: ... . . . . . . . . . . . . . |
. . . . . . . . . . 1000 А (125 В) и 200 А (250 В) |
|||||||
|
250 В, 8 А |
||||||||
|
Диэлектрическая прочность: . . . . . . . . . . . . . . |
. . . . . . . . . . . . 1500 В перем.тока (1 мин.) |
|||||||
|
Самовосстановление при перегрузке: . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . 10 х номин.ток |
|||||||
|
88-15-100-01 |
||||||||
|
Падение напряжения: |
. . . . . . . . . . . . . . . . . . . . . . . . . . .менее 0.25 В |
|||||||
|
. . . . . . . . . . . . . . . . . . . . . |
||||||||
|
250 В, 15 А |
||||||||
|
Сопротивление изоляции: . . . . . . . . . . . . . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . .более 500 МОм |
|||||||
|
Время восстановления: |
60 секунд |
|||||||
|
88-10-100-03 |
||||||||
|
Подъем температуры на клеммах: |
менее 65°С при 100% номин. нагрузке |
|||||||
|
250 В, 10 А |
||||||||
|
Прочность контактов: |
. . более 500 циклов (125 В перем.тока х 150% номин.тока) |
|||||||
|
Ручное восстановление |
||||||||
ТЕРМОПРЕДОХРАНИТЕЛИ W28
Термопредохранители серии W28 являются отлич-ной заменой стандартных стеклянных трубчатых предохранителей. Благодаря простому методу мон-тажа – защелкиванию в панель – упрощается уста-новка изделия и уменьшаются время и затраты на монтаж предохранителя. Кнопка на лицевой панели имеет рельефную форму с цветовым контрастом, что облегчает визуальный контроль при проверке сработавших предохранителей. Предохранители
W28-XQ1B срабатывают при превышении нагрузки по току в диапазоне нагрузки от 101% до 134% (в течение одного часа при нагрузке 135% и температуре +25°С).
Устройства предназначены для монтажа на панель толщиной 0.81–1.57 мм.
Технические характеристики
Номинальный ток: 15 А
Максимальное рабочее напряжение: 32 В пост.тока, 250 В перем.тока, 50/60 Гц
Время срабатывания: от 2.2 до 15 с
Время восстановления: 5…30 с
Разрывная способность: 1000 А при макс.напряжении
Диэлектрическая прочность: 1500 В RMS
Стандартные выводы: клеммы 6.35 мм
Габаритные размеры: 39 мм длина, 19х19 мм лицевая панель
