Реле времени №5-12-(0-6 сек) применяется для коммутации электрических цепей постоянного тока с номинальным напряжением 12 вольт и используется для генерации импульсов различной длительности и по логике работы схоже с работой реле поворотов. В реле времени производится ручная регулировка и визуальная диагностика длительности импульсов включения. Регулировка временных циклов каждого плеча осуществляется двумя переменными точными сопротивлениями через отверстия в корпусе. Визуальная диагностика работы реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса. Пригодно для применения на автомобилях любой марки.

Технические характеристики:

Номинальное напряжение:…………………...................………………………...12В

Ток коммутации, не более:….…………………..…….........………..……18А, пиковый-25А Ток потребления, не более:..………………………................………...……….50мА Длительность пауз импульсов включения/выключения..................…………(0-6)/(0-6)с Подстроечный, много-оборотный резистор на:...........................................................11об

Масса, не более:.…………………………...………..…................……...……..0,02кг Габаритные размеры:……………………...…………..................……..40х28х25мм

1 Настройка

1.1 Подать питание на реле («31» - минус, «15» - плюс).

1.2 Измерить длительность импульсов, контролируя по светодиоду.

1.3 Настроить реле с помощью подстроечных резисторов.

1.4 Проверить время работы, повторив п.1.1, 1,2.

1.5 При необходимости, повторить п.п. 1.3, 1.4.

2 Установка и подключение.

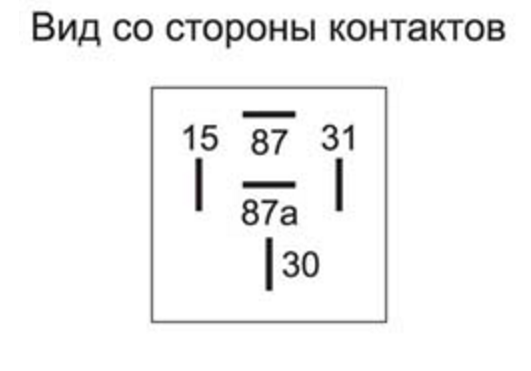

2.1 Подключить реле по схеме (рис.1).

2.2 Реле начинает работать после подачи напряжения питания на вывод «15», и в процессе работы должно быть постоянно запитано (рис.2).

Поэтому, для включения/выключения реле, следует использовать кнопку с фиксацией (или тумблер).
