Блок управления мойкой самообслуживания

Блок управления (далее БУ) предназначен для автоматического управления всеми процессами мойки самообслуживания, а именно:

Прием и отображение на внешнем дисплее внесенных денежных средств клиента

Включение и выключение элементов гидросистемы мойки (насос АВД, клапаны, дозаторы) для обеспечения работы программы, заданной клиентом (вода, пена, воск и т.д.)

Подсчет времени работы насоса АВД для своевременного проведения тех. обслуживания

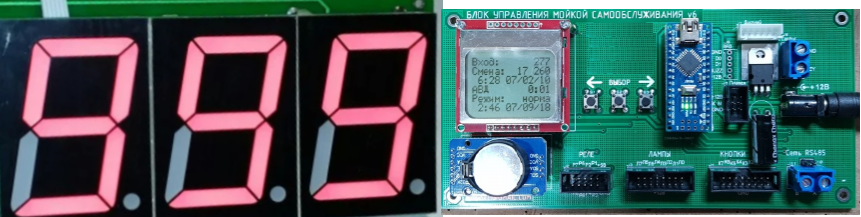

Рис. 1 Лицевая сторона БУ                                                                                    Рис. 2 Обратная сторона БУ

На лицевой стороне отображаются деньги клиента. При отсутствии таковых отображается «0»

При установлении бесплатного(сервисного) режима мойки отображается «999»

На обратной стороне БУ располагается дисплей с технической информацией, кнопки для настройки БУ и разъемы для купюроприемника, блока реле, кнопок выбора программ мойки.

Назначение разъемов

J2 – Блок силовых реле

J3 – Подсветка кнопок выбора программ

J4 – Кнопки выбора программ

J5 – Купюроприемник и монетоприемник

J7 – Внешний дисплей

J8 – Ключ бесплатного режима

J9 – Внешнее питание DC12V

J10 - Перемычка для крайних постов

J11 – Сеть RS485 для сбора данных с поста

Технический дисплей отображает статистику мойки рис 3 или экраны настройки

Рис. 3 Главный экран технического дисплея – статистика

На главном экране отображается следующая информация:

1я строка – Общая сумма всех внесенных средств

2я строка – Сумма внесенных средств с момента начала смены в монетоприемник (левая сумма) и купюроприемник(правая сумма). Если монетоприемник или купюроприемник отключен, то во второй строке будет отображаться только одна сумма

3я строка – время и дата начала смены

4я строка – Время работы насоса АВД в часах и минутах

5я строка – ценовой режим работы мойки (обычный или бесплатный)

6я строка – текущее время и дата

На этом экране можно обнулить смену (закончить текущую смену и начать новую), для этого одновременно нажимаем  кнопку ВЫБОР на БУ и кнопку СТОП, при этом время и дата смены изменятся на текущее время, а счетчики смены обнуляются.

ВНИМАНИЕ: Для изменения контраста технического дисплея нужно удерживая кнопку выбор, нажимать кнопки (ВОДА для увеличения или ПЕНА для уменьшения контрастности)

Справа от дисплея находятся три кнопки (влево, выбор , вправо)

Кнопка позволяет по кругу отображать главный экран или экраны настроек(листать экраны влево), а также уменьшать выбранный параметр при настройках.

Кнопка ВЫБОР позволяет выбрать необходимый параметр настроек (для дальнейшего редактирования кнопками влево или вправо).

Кнопка позволяет по кругу отображать главный экран или экраны настроек (листать экраны вправо), а также увеличивать выбранный параметр при настройках.

Последовательное нажатие кнопок влево или вправо позволяет отобразить один из восьми экранов с настройками.

   Рис. 4 Настройка текущего времени и даты                Рис. 5 Экран сбросы

АВД - здесь можно наблюдать время работы насоса АВД в часах, минутах и секундах, и при необходимости обнулить ресурс

Сервис – общее время работы бесплатного режима в часах, минутах и секундах

Сервис вых – время автоматического выхода из сервисного режима, 0-без выхода

Вход - для обнуления входа сначала нужно кнопкой выбор выделить сумму входа, затем удерживая кнопку ВПРАВО нажать вместе две кнопки СТОП и ВОДА

Рис. 6 Экран Режимы

Блок-режим – позволяет заблокировать работу поста при достижении 30000р по входу после его активации. Способ активации и деактивации индивидуален для каждого БУ

Режим - можно изменять ценовой режим работы мойки (платный или бесплатный). Бесплатный режим позволяет пользоваться мойкой без денег, при этом на внешнем дисплее отображается «999». Время бесплатной мойки отображается на экране Сбросы рис 5 и может быть при желании обнулено.

ЦЕНА - можно изменить единицы измерения цен программ:

руб/мин – измерение в рублях за минуту. В этом режиме цену программ можно регулировать от 1 до 255 рублей за минуту. Т.е. если, к примеру, цена равна 15, то за минуту работы программы спишется 15 рублей.

сек/10р – при выборе этого пункта цена выражается в секундах работы программы мойки за 10 рублей, т.е.  если, к примеру, цена равна 15, то за 15 секунд работы программы будет списано 10 рублей. Настройка цены каждой программы может изменяться от 0 до 255 единиц. Цифра показывает количество секунд работы программы за 10 рублей. Чтобы перевести единицы измерения в руб/мин. Нужно 600 разделить на П1. К примеру если П1 = 15 сек/10руб то это равно 40 руб/мин.

В строках Монета и Купюра можно задать цену импульса от монетника и купюроприемника от 0 до 250 рублей за импульс. Параметр “0” выключает данное устройство ввода денег. Если вместо монетоприемника используется жетоноприемник(компаратор), то в строке Монета нужно указать достоинство жетона (например 50р)

.

Рис. 7 Цены программ Семь программ – максимальное количество        Рис. 8 Настройка паузы

Пауза (остановка программы при не нулевом балансе) может быть активная (платная)– т.е. при паузе, деньги клиента будут убывать согласно цене паузы, указанной в строке Цена р/мин

Также пауза может быть пассивная (бесплатная) – т.е. деньги клиента никуда не убывают, но могут полностью обнулиться, если длительность паузы достигнет величины, указанной в строке Таймер мин

Если пауза пассивная и сброс мин установить в «0» то деньги клиента при паузе не будут никак изменяться.

Третий режим паузы КОМБО, при котором деньги начинают списываться не сразу, а спустя некоторое время, указанное в строке Таймер. Количество рублей, списанных за минуту паузы настраивается в строке Цена р/мин. В данном случае первая минута паузы будет бесплатной, а каждая последующая будет стоить клиенту 20 рублей

Рис. 9 Настройка реле программ 1, 2, 3, 4                            Рис. 10 Настройка реле программ 5, 6, 7, и системы антифрост

Здесь можно изменять включение и выключение разных реле для каждой программы. Реле включают и выключают режимы мойки. К каждому реле можно подключить одно электро-гидравлическое устройство(авд, дозатор, клапан, пылесос, компрессор и т.д.).

Например: к реле Р1 подключаем АВД по схеме рис 11, к Р2 дозатор пены, к Р3 дозатор воска. При использовании гидросхемы рис 13 следует, что установка реле должна быть следующей:

П1(Вода) - Р1  П2(Пена) - Р1, Р2  П3(Воск) - Р1, Р3

В работе программы может участвовать до трех реле одновременно.

Буква «Н» напротив каждой из программ показывает своим индексом «Н+ или Н-» будет ли учет времени работы насоса АВД в данной программе или нет. Параметр (Н+) разрешает, а (Н-) запрещает счет времени работы АВД. Если в программе используется насос АВД то нужно ставить Н+, а Н- нужно ставить когда в программе используется например пылесос, компрессор.

На последней строке показываются реле, которые будут включены при активации зимнего режима антифрост, а также состояние активности этого режима (Н- или Н+). Выбранные реле будут включаться при паузе  и при отсутствии денег. В данном случае реле Р8 отвечает за включение проточного клапана в зимний период времени. В активном режиме реле Р8 включено все-то время, пока не работает насос АВД.

Рис. 11 Экран техно 6.01 – версия прошивки  БУ

Настройка внутренних систем БУ, отвечающих за работу реле, кнопок выбора программ, подсветки кнопок и внутреннего дисплея.

Для инверсии подсветки внутреннего дисплея имеется параметр Подсветка.

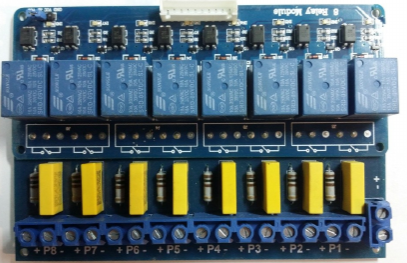

Блок реле включает в себя группу из 8 или 4 реле, нумерация справа налево. Также есть светодиодная индикация работы каждого реле и джампер(слева вверху на фото) для теста работы блока реле. При снятии джампера индикаторы будут показывать какие реле работают, но сами реле включаться не будут.

Рис 10 Блок реле

Порядок сборки и запуска блока управления

1. Необходимо надежно закрепить блок управления, блок питания, блок реле, купюроприемник и кнопки выбора программ

2. Подключить 220в к блоку питания и к релейному блоку к правой одиночной клемме рис10

3. Подключить провода питания АВД, дозаторов и т.д. к блоку реле к клеммам Р1-Р8

4. Подключить к БУ купюроприемник (клемма Платеж J5) и при необходимости монетоприемник (та же клемма)

5. Подключить к БУ блок реле через разъем J2 рис. 2

6. Подключить к БУ кнопки выбора программ П1-П8, разъем J4, и лампы кнопок выбора программ, разъем J3,

7. Подключить к БУ блок питания

8. Убедиться  в правильной работе кнопок и ламп выбора программ. При нулевом балансе нажатая кнопка должна подсвечиваться до момента отпускания кнопки

9. Настроить время и дату

10. Настроить цены программ

11. Настроить режим паузы

12. Настроить режимы работы реле

13. При необходимости активировать антифрост

Рис 11 Включение АВД

Рис 12 Блок реле

Рис 13 Простейшая схема Гидросхемы

Рис 14 Гидросхема с несколькими источниками воды
