Описание Силовое реле 40А, JQX-38F
Силовое электромагнитное реле JQX-38F с мощными, тремя парами перекидных контактов (3PDT). Допустимый ток через контакты до 40 ампер 220 вольт. Продаются с катушкой управления на напряжение 220 в, переменного и 12в, 24в постоянного тока.
Реле используются в схемах автоматики стабилизаторов сетевого напряжения, а также для коммутации электрических цепей постоянного и переменного тока на большие токи.
Реле можно установить в разъем-колодку 38F, а колодку закрепить на дин-рейку.
|
|
JQX-38F 220Vac |
JQX-38F 12Vdc |
JQX-38F 24Vdc |
|
|
Размеры |
50.5 x 42.2 x 55.3 мм |
|||
|
Форма контактов |
3Z |
|||
|
Материал контактов |
AgCdO |
|||
|
Номинальная нагрузка |
30/40A 250В AC/30В DC |
|||
|
Напряжение питания катушки |
220В АС |
12В DC |
24В DC |
|
|
Потребляемая мощность катушки |
≤ 4.5 ВА |
≤ 2.5Вт |
||
|
Напряжение срабатывания (при 25°C) |
≥176 В |
≥8.4 В |
≥16.8 В |
|
|
Напряжение отпускания (при 25°C) |
≤ 72 В |
≤ 1.2 В |
≤ 2.4 В |
|
|
Сопротивление катушки, ± 10% |
3380 Ом |
57 Ом |
230 Ом |
|
|
Время срабатывания/отпускания |
25мс / 15мс |
|||
|
Контактное сопротивление |
≤100мОм |
|||
|
Сопротивление изоляции |
≥1000МОм 500В DC |
|||
|
Ресурс |
электрический |
105 циклов |
||
|
механический |
107 циклов |
|||
|
Диэлектрическая прочность |
между контактами |
1500В |
||
|
между контактом и катушкой |
2500В |
|||
|
Температура эксплуатации |
-20°С...+60°C |
|||
|
Вес |
~130г |
|||
Размеры

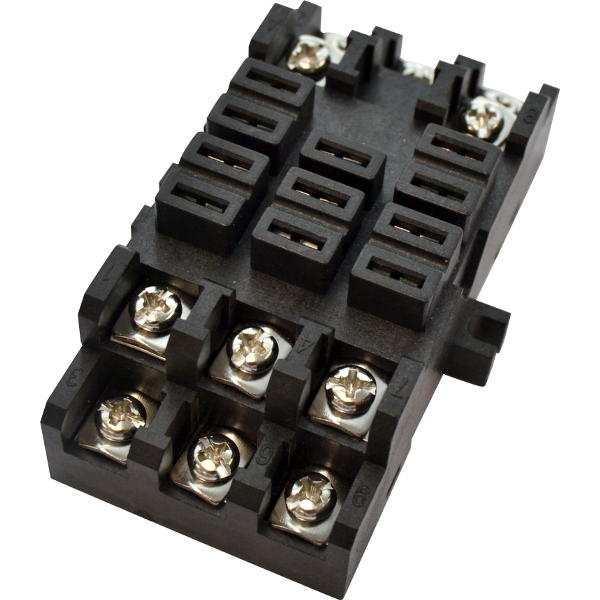

Колодка 38F для реле
Колодка 38F. Предназначена для монтажа без пайки трех-полюсных реле JQX-38F.
Крепление на 35мм DIN рейку или на панели винтами М4.
Вес товара: 100 гр

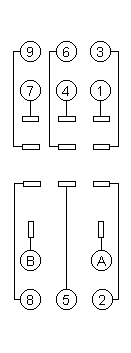

Размеры и схема разводки контактов
|
|
|
|
