Электронный счетчик моточасов с сигнализатором и реле СМСР.

Техническое описание и инструкция по эксплуатации

Основные параметры.

1. Питание 12, с источником питания на 24, 220 вольт в корпусе и без корпуса.

2. Энергонезависимая память для сохранения уставок, времени наработки, сигнала

и состояния исполнительного реле.

3. Индикация времени наработки в двух форматах - Ч ЧЧ или ЧЧ.ММ.

4. Светодиодная индикация режима отсчета времени наработки.

5. Возможность задания контрольной величины времени наработки

в формате ЧЧ ЧЧ ММ от 0000 часов 01 минут до 9999 часов 59 минут.

Задание времени по истечении которого происходит включение звукового сигнала и включение реле.

6. Сирена и исполнительное реле, включается при достижении заданного,

времени наработки.

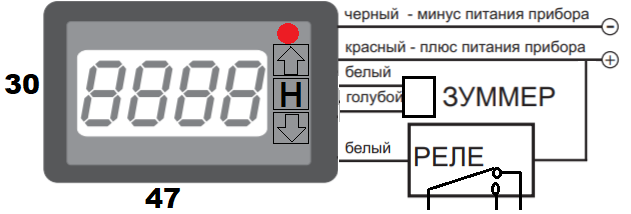

7. Размер: 19x29x47mm

Принцип работы: Счетчик времени наработки (моточасов) обеспечивает регистрацию в энерго-

независимой памяти времени замкнутого состояния контактов "разрешение счета" и отображение насчитанного времени на цифровом табло в формате ЧЧ ЧЧ (часы-часы) или ЧЧ.ММ (часы-минуты). Максимальное фиксируемое время наработки - 9999 часов 59 минут, после чего счетчик обнуляется и начинает новый цикл отсчета. Интервал времени сохранения информации - 1 минута

Режим счета индицируется сигнальным светодиодом "Отсчет времени", включенное состояние исполнительного реле - светодиодом "Реле вкл.

Примечание 1. Для отличия режима индикации ЧЧЧЧ от ЧЧММ, в режиме

ЧЧММ часы и минуты разделены точкой (в режиме отсчета времени она мигает).

"Счет времени происходит только тогда, когда замкнуты контакты "разрешение

отсчета времени", при их размыкании счет времени прекращается.

Примечание 2. По согласованию с Заказчиком отечет времени может

происходить всегда, когда подано питание на прибор. В этом случае контакты

"разрешение отсчета времени" на клеммное соединение не выводятся, а внутри

прибора устанавливается стационарная перемычка.

Для задания контрольного времени наработки предусмотрены 3 кнопки

"УСТАВКА", "БОЛЬШЕ" И "МЕНЬШЕ". При первом нажатии па кнопку "УСТАВКА" два

правых знака начинают мигать, разрешая ввод минут. При втором нажатии на

кнопку “Уставка” начинают мигать два левых индикатора, разрешая ввод единиц

и десятков часов. При третьем нажатии на кнопку "УСТАвка" снова начинают

мигать два правых индикатора (при этом левые индикаторы погашены), разрешая

ввод сотен и тысяч часов. Ввод требуемых заданий осуществляется кнопками

"Больше" и "МЕНЬШЕ. При четвертом нажатии на кнопку "Уставка" прибор вы-

ходит из режима ввода контрольного времени наработки.

Примечание 3. Если пауза в нажатии кнопок превысит 6 секунд, прибор вы-

ходит из режима ввода контрольного времени наработки автоматически.

Возврат прибора в исходное состояние (обнуление показаний счетчика и

отключение исполнительного реле) осуществляется кнопкой "СБРОС"
