Реле времени ST3P C B 220в
Описание Реле времени ST3P C B 220в
Универсальное, недорогое, и популярное электронное реле времени ST3P C B в небольшом корпусе, с подсоединением на разъеме и возможностью установки на дин-рейку или через переходник закрепить на щитовой вырез. Он переключается на четыре диапазона времени: первый будет 0.1 -1 сек, второй 1-10 сек, третий 5-60 сек, 1-6 мин, в комплекте идет четыре сменных шкалы времени. Для выбора требуемого диапазона времени надо снять ручку, приподнять шкалы и при помощи маленькой отвертки переставить переключатели в положение как на схеме, нарисованной сбоку на корпусе таймера, поставить соответствующую шкалу времени и установить ручку на ось. Установка времени в выбранном диапазоне производится плавно переменным резистором при помощи большой ручки с разметкой (разово, заводить не надо как думают некоторые). Таймер начинает отсчет при каждой непрерывной подаче питания напряжения на контакты №2 и №7, при кратковременном обрыве питания отсчет начинается заново, для следующего пуска надо прервать кратковременно питание. По истечению выставленного времени включается исполнительное реле, оно имеет одну перекидную временную группу с номерами контактов №8 общий №6 "НО" и №5 "НЗ" способным пропустить ток 3 ампера. На исполнительном выходе “сухие контакты”. Обратите внимание: у реле времени есть второе реле с контактами №1,3,4 это перекидная пара контактов, мгновенного включения, реле просто включается при подаче питания. Его функция вспомогательная: сделать перезапуск таймера, включить второй таймер, подключить индикацию состояния к ним.
Характеристики:
|
Модель |
ST3P С В |
|
|
Размеры |
50 х 40 х 57,5мм (высота-ширина-глубина) |
|
|
Дополнительные Крепление и колодки |
На Din-рейку |
Колодка PF083A-E |
|
На панель |
На щит Y-40 и US-08 или Y-40 и P3G-08 |
|
|
Диапазон |
:0.01-1с /1-10с/ 5-60с/ 1-6мин. |
|
|
Напряжение питания |
контакт 2, 7: 220 V AC, 2 ватта |
|
|
Тип питания |
конденсаторное |
|
|
Индикация работы |
2 светодиодных индикатора: работы и срабатывания |
|
|
Максимальная погрешность |
1% от полной шкалы |
|
|
Точность задания |
5% от полной шкалы |
|
|
Время сброса |
0.5 с макс |
|
|
Кол-во переключений |
>5х1000³ |
|
|
Коммутируемая мощность реле |
3 ампера |
|
|
Временные контакты/вспомогательные |
№ 8, 5, 6,/№ 1, 3, 4, |
|
|
Рабочая температура и влажность воздуха |
от -10 до +50 ºС, 48-85% |
|
|
Вес |
100г |
|
Схема включения таймера:
Реле времени производятся с питанием от сети 12 в 24 в. 110 в. 220 в.
Таймеры производятся в четырех временных модификациях с временем от 0.1 секунды до 24 часов.
Варианты выпускаемых реле времени с четырьмя переключаемыми временными диапазонами;
тип: ST3P С-G – 0-4 м, 0-40 м, 0-4.ч, 0-24 ч
тип: ST3P С-D – 1-10 сек, 5-100 сек, 1-10 м, 5-60 м.
тип: ST3P C-В – 0.1-1 сек, 1-10 сек, 1-60 сек, 1-6 м.
тип: ST3P С-F – 0.5-2 м, 1-20 м, 0.5-6 ч, 0.5-12 ч.
Число исполнительных контактов реле времени:
Первая контактная перекидная группа срабатывает сразу после подачи питания , как обычное реле: №3,4,5. (редко используется).
Вторая контактная, перекидная группа “1НО” и “1НЗ” срабатывает с установленной Вами задержкой времени №5,6 и 8 общий.
• Мощность нагрузки контактов исполнительного реле – 3А, 250VAC;
• срок службы электрический– 1*105;
• срок службы механический– 1*106;
• Температура применения – от -10 до +40 °С.
Почти все реле времени с 8 контактами взаимозаменяемы и имеют много аналогов: ST3P, jsz3, CDJS4, CDJS2-Y, CDJS2-N, JSM8, JSZ3-3 (CDJS3), РВ 2, РВ 3, РВ 5.

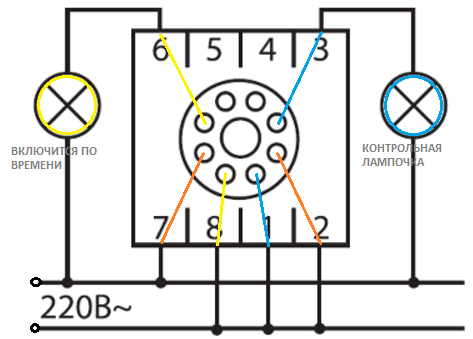

Схема подключения таймера ST3P

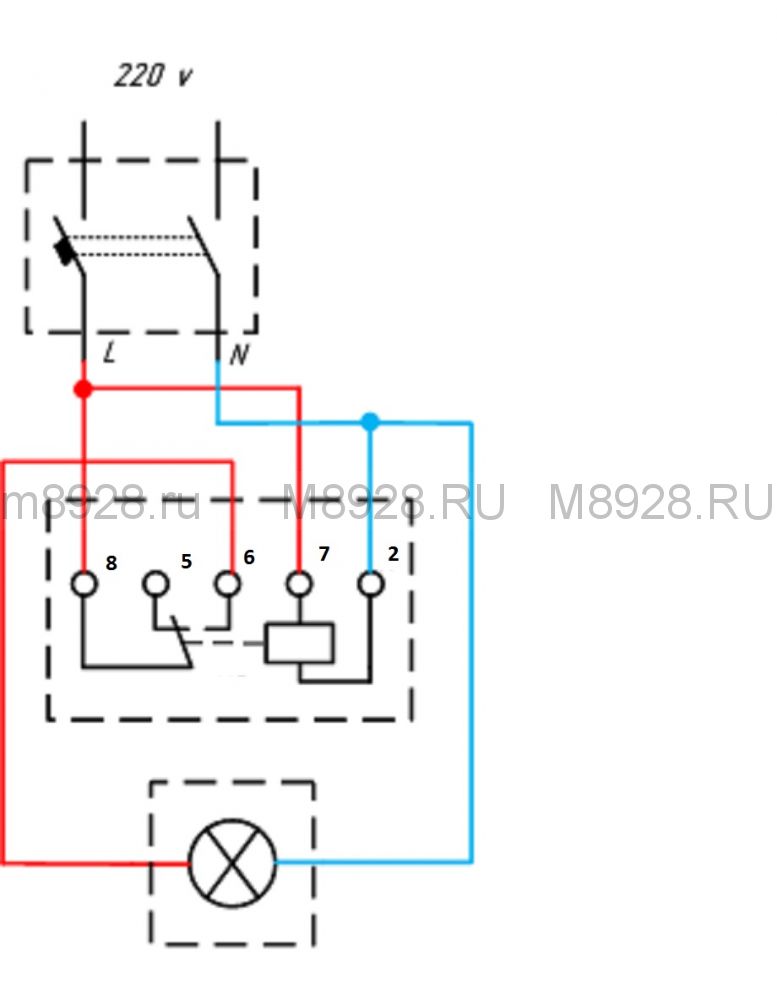

Пример подключения:
Видео обзор настройки и подключения реле времени:

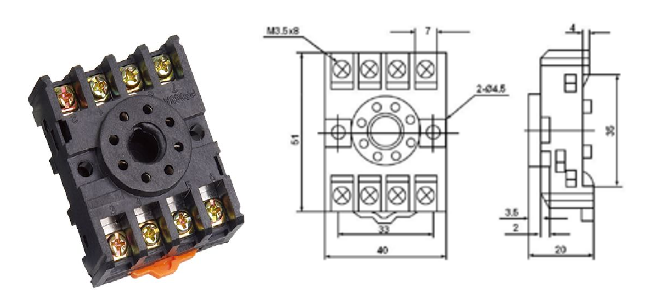

Разъем для подключения:
Видео обзор возможности пуска таймера кнопкой без дополнительных реле:
Схема подключения для пуска реле времени кнопкой:

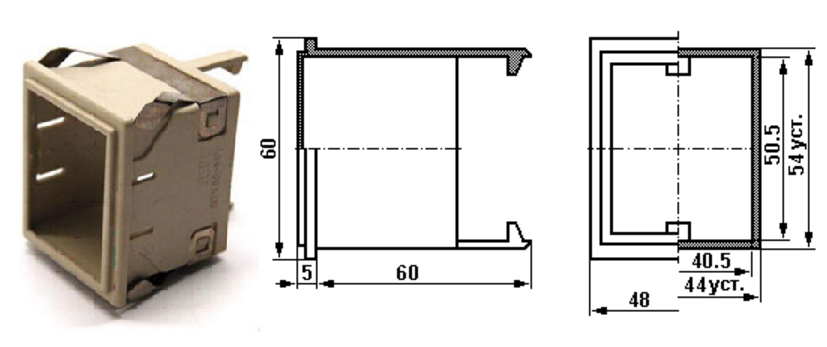

Переходник для щитового крепления:
Чертеж: габаритные размеры:
Схема электрическая, принципиальная: реле времени ST3P С В:
:
