Реле времени, таймер AT11DN AT11EN
  • Цена сейчас: 2 900,0 рублей
Варианты доставки

Описание Реле времени, таймер AT11DN AT11EN

AT11DN, AT11EN Аналоговые многофункциональные таймеры с круговой шкалой в компактном корпусе для установки на 8/11-контактную розетку на дин рейку. Ближайший аналог: Таймер электронный ETM IS11-113.
Многофункциональные аналоговые таймеры серии ATN поддерживают работу в 6 режимах вывода данных и имеют 12 диапазонов времени, что позволяет применять их для решения разнообразных задач по управлению временем. Эти таймеры также отличаются широким диапазоном времени – от 0,05 секунды до 100 часов. Простая настройка времени и эксплуатация обеспечивается благодаря аналоговому дисковому переключателю. Таймеры серии ATN доступны в исполнении с 8-контактными и 11-контактными штекерами.
Основные характеристики
6 операций вывода
16 диапазонов настройки времени
Широкий диапазон настройки времени: От 0,05 с до 100 ч
Простая установка времени, временной диапазон и конфигурация выхода с аналоговой шкалой и переключателями
Светодиодный индикатор работы и индикатор выхода
Питание: - 100-240 В~ 50/60 Гц, 24-240 В= (универсальный тип переменного / постоянного тока)
- 24 В~ 50/60 Гц, 24 В= (универсальный тип переменного / постоянного тока)
- 12 В= (тип постоянного тока)




АНАЛОГОВЫЙ ТАЙМЕР

Информация для заказа


Технические характеристики



Тип

Многофункциональный таймер

Модель













Внешний вид и габаритные размеры, [Ш х В х Д]







[48 х 48 х 65мм]







[48 х 48 х 65мм]







[48 х 48 х 65мм]

Режимы работы

Изменяемая временная шкала, функция «задержка вкл.»

Несколько режимов срабатывания, изменяемая временная шкала, внешний запуск

Источник питания

24 – 240В~, 50/60Гц, 24 – 240В=, 12В= (опционально) (90 – 110% от номинального)

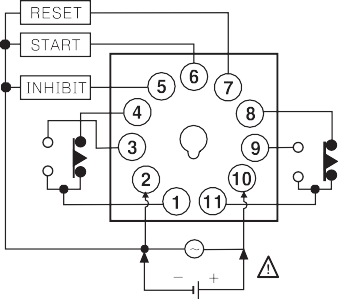

Вход

СТАРТ (START)



Без внешнего питания: импеданс при коротком замыкании: макс. 1кОм,

остаточное напряжение при коротком замыкании: макс. 0,5В= импеданс в разомкнутой цепи: мин. 100кОм

ЗАПРЕТ(INHIBIT)



СБРОС (RESET)



Выход



Тип контакта

Контакт с задержкой 2Н.О. + 2Н.З (2 с), Контакт с задержкой Н.О. + Н.З (1 с) + мгновенный Н.О. + Н.З (1с) путем выбора

рабочего режима



2Н.О. + 2Н.З (2 с), контакт с задержкой

Н.О. + Н.З (1c), контакт с задержкой, мгновенный Н.О. + Н.З (1c)

Емкость контакта

Н.О. контакт: 250В~ 3A, активная нагрузка Н.З. контакт: 250В~ 2A, активная нагрузка

250В~, 3А активная нагрузка

НО: 250В~, 3А активная нагрузка Н.З.: 250В~, 2А активная нагрузка

Ошибка

на повторение

Макс. ± 0,3%

уставки

Макс. ± 0,5% ± 0,05 с

изхза напряжения

Макс. ± 0,5%

температуры

Макс. ± 2%

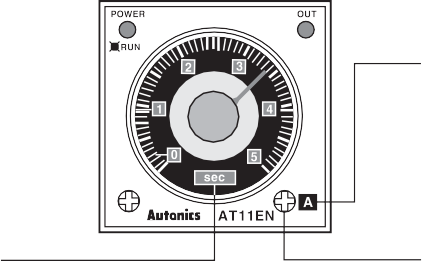

Светодиодная индикация включения рабочего режима (Режим работы: мерцание; Режим остановки: светодиод не горит) Установка временного диапазона Индикация времени (сек., мин., часы, 10 часов) Подсоединение. Светодиодная индикация выхода



Отображение режима работы



задержка питания задержка 1 питания

задержка 2 питания мерцание

мерцание 1 интервал

Выбор режима работы





задержка сигнала вкл. мерцание

Источник питания



(Контакт с задержкой 1 с)





Источник питания





(Контакт

с задержкой 1 с))
