Реле времени AH3-NA 24V
Описание Реле времени AH3-NA 24V
Реле времени электронное AH3-NА предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени. После подачи питания начинается отсчет до срабатывания исполнительного реле.
Возможности:
-
4 диапазона переключаемых выдержек
-
Задержка на включение и выключение реле,
-
Возможность щитового монтажа с дополнительной рамкой.Крепёж Y-40
-
Переключатель логики работы первого реле
-
Запуск подачей питания
-
Поворотная механическая шкала
-
Индикатор работы и состояния выходного реле
-
Релейный выход
-
Съемная клеммная колодка с креплением на дин-рейку.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон задаваемых выдержек времени |
AH3-NA: 0…1 с, 0…10 с, 0…1 мин, 0…10 мин |
|
Относительная погрешность |
±1% от полной шкалы |
|
Релейный выход |
2 реле ~5 А, 220 В |
|
Режим работы реле |
С задержкой времени (положение переключателя «А») Мгновенного переключения (положение переключателя «B») |
|
Потребляемая мощность |
2 ВА |
|
Питание |
~=24 В |
|
Условия эксплуатации |
−10…50°С 48…85%RH |
|
Монтаж |
Настенный, на DIN-рейку, в щит (с помощью крепежа Y-40) |
|
Габаритные размеры |
50×40×83 мм (50×40×87 мм - с колодкой) |
|
Размеры врезного отверстия |
51×41 мм |
|

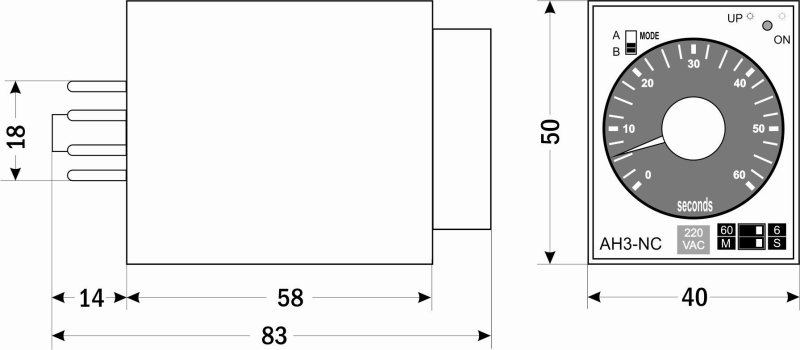

Габаритные размеры |
|
|
|
