Цифровой двухступенчатый терморегулятор МК-115.
Техническое описание и инструкция по эксплуатации

Принцип работы:

Работа   терморегулятора   основана на управлении   двумя ступенями нагревателя посредством встроенных реле.   Если температура в зоне регулирования ниже нижней уставки, включены 2 реле нагрева (обе ступени нагревателя), при повышении температуры выше нижней уставки (но ниже верхней уставки) одно реле отключается, второе остается включенным (одна ступень нагревателя), если температура повышается выше верхней  уставки, отключается и второе реле нагрева (нагреватель полностью отключен). При понижении температуры включение нагревателей происходит в обратном порядке: если температура в зоне регулирования ниже верхней (но выше нижней уставки) одно реле включается, второе остается отключенным (одна ступень нагревателя), если температура понижается ниже нижней уставки, включается и второе реле нагрева (обе ступени нагревателя включены).

Порядок работы

    При включении прибора в сеть индикатор сначала обнуляется, а  по истечению двух секунд индицирует текущую температуру в рабочей зоне  датчика температуры. Если датчик неисправен или отсутствует, на индикатор выводятся символы  E 1.0     При   первом   нажатии на   кнопку "УСТАВКА"  индикатор замигает  с низкой частотой и   про-индицируется уставка   Tmin,    т.е.   температура,  ниже которой включается  первая ступень нагревателя. Нажатием   кнопок "БОЛЬШЕ"    или     "МЕНЬШЕ"    можно     установить    нижнюю     уставку  температуры Tmin.     При  втором  нажатии    на    кнопку   "УСТАВКА"   индикатор замигает  с повышенной частотой  и про-индицируется уставка  Tmax, т.е. температура, ниже которой  включается вторая ступень нагревателя.  Нажатием     кнопок    "БОЛЬШЕ"   или "МЕНЬШЕ"    можно    установить верхнюю  уставку температуры Tmax.    При третьем нажатии на кнопку     "УСТАВКА"   индикатор переходит  в режим индикации рабочей  температуры, о чем свидетельствует ровное горение   индикатора. Если прибор оставить    в    режиме    "УСТАВКА", то   по истечению 5 сек   он автоматически перейдет в режим индикации рабочей температуры.     В процессе работы устройство автоматически запоминает минимальную и максимальную температуру в  специальных регистрах памяти. Дискретность температур равна 0,1 град. Сброс этих значений производится  одновременным нажатием на кнопки "БОЛЬШЕ" и "МЕНЬШЕ" - в регистры минимальной и максимальной температуры запишется   текущая температура. Если в процессе работы температура будет меняться, то в регистры минимальной и максимальной   температуры запишутся    соответственно  нижняя и верхняя  границы температуры.     Когда прибор  находится в режиме  индикации температуры,   при нажатии на кнопку "БОЛЬШЕ" индицируется верхняя граница температур за весь период времени  после сброса, а при нажатии на кнопку "МЕНЬШЕ" индицируется нижняя граница температур за этот же период.

Подключение нагрузки

    Подключение нагрузки осуществляется через "сухие"  замыкающие контакты исполнительных реле (клеммы 3,4 - замыкающий контакт исполнительного реле 1, клеммы 5,6 - замыкающий контакт исполнительного реле 2).  Контакты реле включаются в разрыв питания нагрузки (нагревателей). Внимание!!! Подключение нагрузки необходимо производить при отключенном питании!     Подключение   нагрузки мощностью  более 2 кВт производится через промежуточный контактор или магнитный пускатель!

Общие положения
 Терморегуляторы серии МК соответствуют ТУ 4211-001-12138755-2007,
сертификат соответствия N РОСС RU.AE81. B07209
Основные функции устройства:
1. Питание - сеть 220В  50Гц
2. Диапазон рабочих температур -55 +125С
3. Дискретность индикации 0,1С
4. Два встроенных реле для подключения двухступенчатого нагревателя (активная нагрузка  220В до 5А)
5. Цифровая индикация температуры
6. Цифровое задание диапазона регулировки температуры (сохраняется при отключении питания)
7. Запоминание минимальной и максимальной температуры

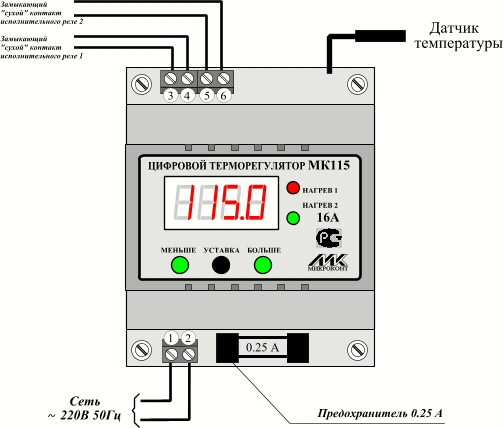

                     Схема подключения устройства.
