Начинающим                                                      Музыкальный звонок на 3 мелодии.                                                    (012)

        Вашему вниманию представляется набор для сборки музыкального звонка на базе микросхемы отечественного производства МЦ777, выполненной в корпусе DIP16 (выводной с 16 ножками). Микросхема представляет собой синтезатор трёх мелодий. Принципиальная схема звонка показана на рис.1. У микросхемы высокоомные выходы (12 и 13 выводы), поэтому в качестве звукового излучателя используется пьезоизлучатель ЗП-1. Вместо него можно использовать любой пьезоизлучатель, например ЗП-2(3,4,5,6,18,22)  отечественного производства или их импортные аналоги. Для включения схемы необходимо нажать кнопку «Пуск», - микросхема включится, и пьезоизлучатель будет проигрывать первую мелодию. Кратковременное нажатие на кнопку «Пуск» приведёт к проигрыванию небольшого отрывка первой мелодии, более длительное нажатие приведёт к полному проигрыванию первой мелодии, двойное нажатие приведёт к проигрыванию второй мелодии, тройное – третьей. Если необходимо прервать проигрывание мелодии, - надо нажать на кнопку «Стоп». Недостатком этой схемы является то, что пьезоизлучатель при таком стандартном включении недостаточно громко для звонка воспроизводит музыкальные произведения, синтезируемые микросхемой. Для увеличения громкости необходимо доработать схему повышающим автотрансформатором, наматываемом на ферритовом кольце (размер кольца может быть от 10 до 20 мм в диаметре любого сечения) тонким (0,08 – 0,14 мм диаметром) медным в лаковой изоляции типа ПЭВ (ПЭЛ)-1(2) проводом. Обмотка содержит около 300 витков с отводом от 18 витка. Общий провод подключается к «минусу» питания, отвод от 18 витка обмотки – к 12        .                                                                                .                                                                                  выводу (выходу) микросхемы.

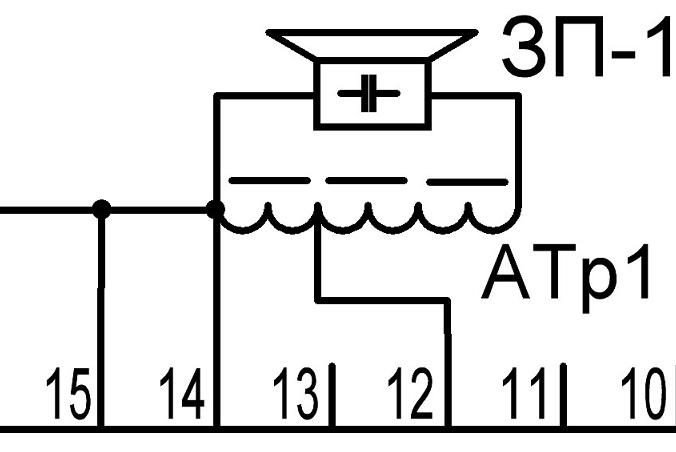

                                                                             Пьезоизлучатель – к «минусу» питания и концу обмотки (рис.2). Применение

                                                                                такой схемы обусловлено тем, что для работы пьезоизлучателя с максимальной

                                                                                громкостью, необходимо подать на него переменное напряжение около 60 вольт, а для питания микросхемы используется источник с максимальным напряжением 3 вольта. Но учитывая то, что намотка такого автотрансформатора довольно хлопотное дело, для избавления от такого недостатка есть более простое решение– использование низкоомного динамика вместо пьезоизлучателя и усилителя мощности низкой частоты на транзисторе с обратной (n-p-n) проводимостью. Эту схему рассмотрим ниже.

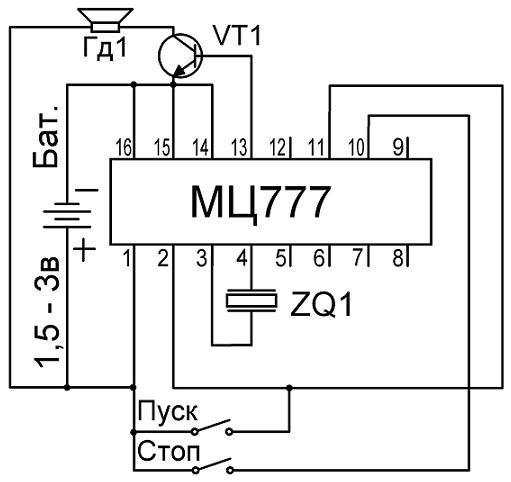

            На рис.3 схема звонка с усилителем на транзисторе КТ315 с любой буквой (можно применить любой транзистор малой или средней мощности. Если используется в качестве усилителя транзистор с прямой (p-n-p) проводимостью (например, КТ361), то к «минусу» питания подключается коллектор, к динамику – эмиттер, а база подключается не к 13, а к 12 выводу микросхемы.

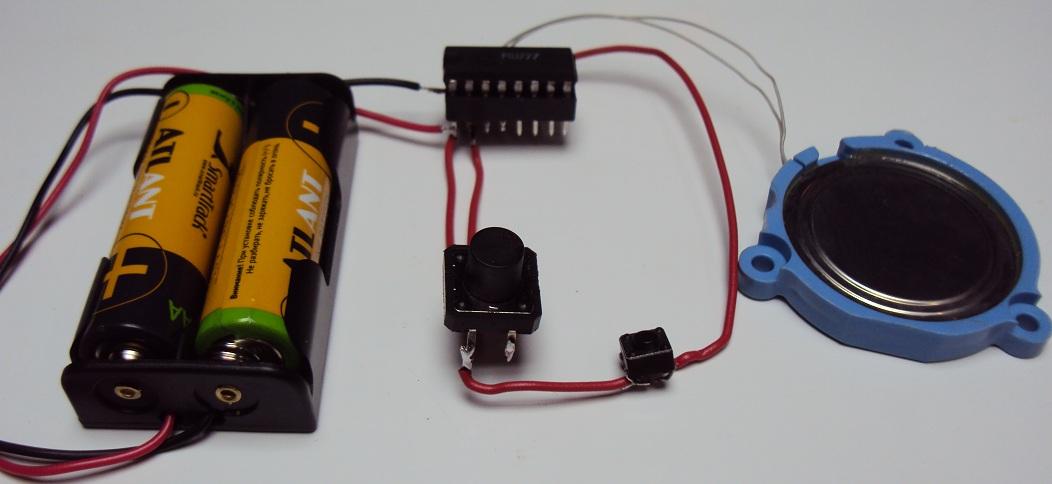

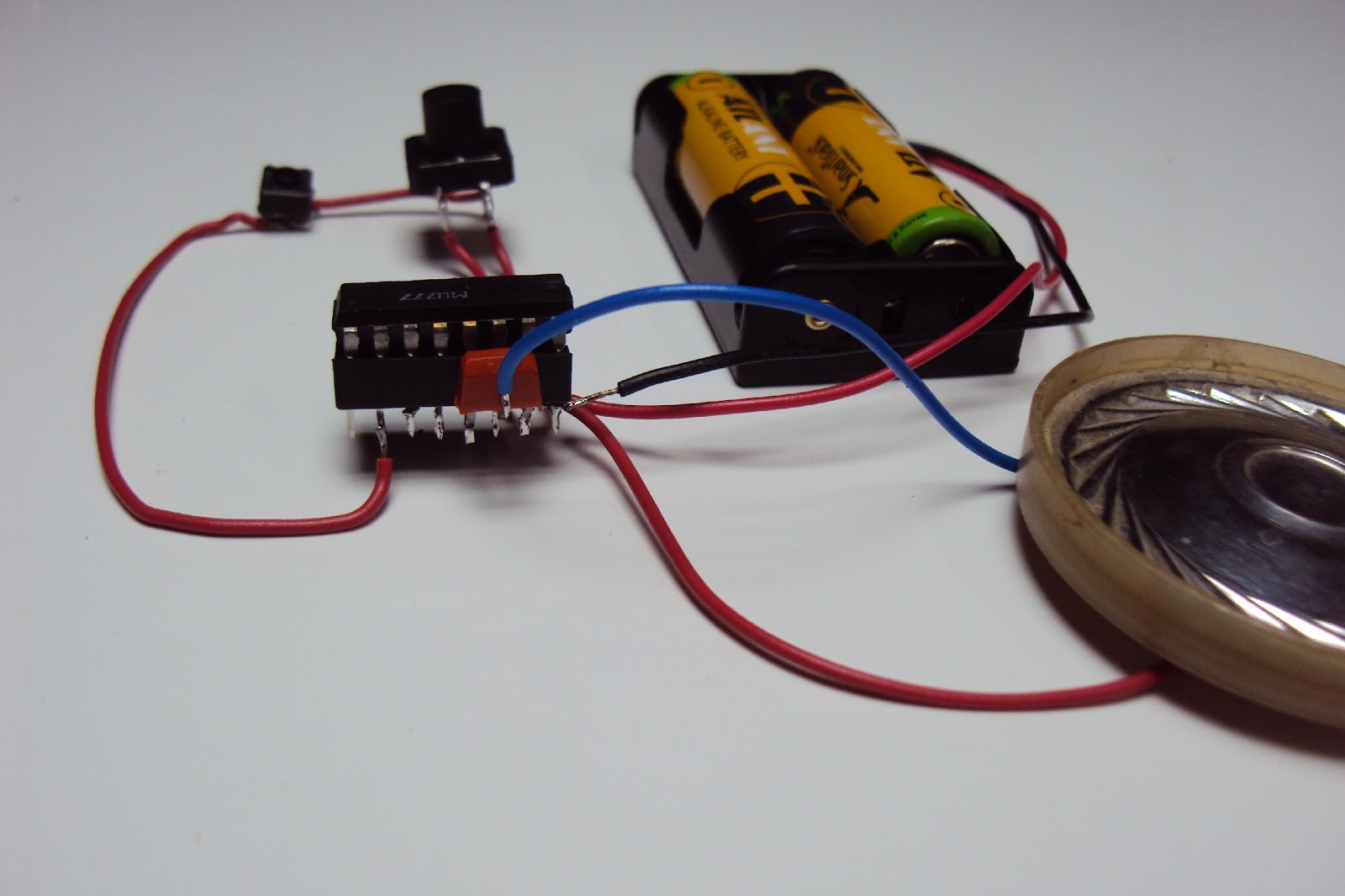

В качестве кварцевого резонатора ZQ1 используется так называемый «часовой» кварц с частотой 32786 Гц. Своё название он получил по причине использования в кварцевых часах, где частота генератора 15 раз делится на 2 делителем частоты и получается сигнал с частотой 1 Герц, что соответствует одной секунде времени. Ввиду простоты повторения схемы, печатная или монтажная плата не используется. Все детали схемы – транзистор и кварцевый резонатор паяются методом навесного монтажа непосредственно на панельку микросхемы. Микросхема устанавливается в панельку в последнюю очередь перед подключением питания (установкой элементов питания 1,5вольта в контейнер для элементов). При установке микросхемы необходимо соблюсти соответствие ключа на панельке ключу на микросхеме (они расположены у 1 и 16 выводов микросхемы), в противном случае возможен выход микросхемы из строя. Правильно собранная схема в настройке не нуждается. В режиме покоя ток потребления менее 1 мкА, в режиме звонка – около 20мА.  Если при эксплуатации звонка будет раздражать длительность проигрывания мелодий, можно будет внести изменения в схему. Первое – совместить в одной кнопке с функцией переключения (три вывода, из них один общий, который подходит к «плюсу» питания, нормально замкнутый – к 10 выводу микросхемы («Стоп»), а нормально разомкнутый – к 2 и 11 выводам («Пуск»). Схема замены кнопки на рис.4. И второй вариант – 1 и 2 выводы микросхемы перемыкаются, т.е. схема всегда находится в режиме «Пуск», а кнопка включения звонка устанавливается в разрыв «плюсового» провода питания. Этот вариант более прост, но в момент подачи питания на микросхему, в динамике могут быть искажения в начале воспроизведения мелодии. Ниже фотографии собранных схем.

ВЫПУСК 012.

Музыкальный звонок на микросхеме МЦ777.

1.  Музыкальный синтезатор МЦ777,

2.  Динамик,

3.  Элемент питания АА (2 шт.),

4.  Контейнер для элементов 2хАА,

5.  Кнопка (нормально разомкнутая) (2 шт.),

6.  Транзистор КТ315,

7.  Панелька для микросхемы DIP16,

8.  Часовой кварцевый резонатор,

9.  Монтажный провод,

10. Схема и описание,

11. Контейнер с деталями схемы.
