Датчик метки с оптоволоконным приемником BF4R

Главная » Каталог товаров » Датчики » Датчик метки с оптоволоконным приемником BF4R
Датчик метки с оптоволоконным приемником BF4R
  • Цена сейчас: 3 950,0 рублей
ВЫБРАТЬ МОДЕЛЬ:
Варианты доставки

Описание Датчик метки с оптоволоконным приемником BF4R

Компактный датчик метки с оптоволоконным приемником (усилитель BF4R) Autonics. Высокая скорость отклика Авто настройка чувствительности (установка кнопкой или удаленная установка) Может определять маленькие, быстро движущиеся объекты и монтироваться на крошечные поверхности.

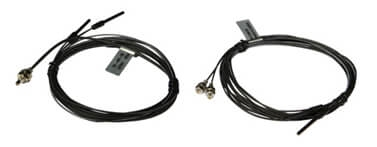

Световоды приобретаются отдельно, производится две модели: с двумя световодами, приемник и передатчик и два в одном корпусе, диффузного типа.

Технические характеристики оптоволоконного датчика (усилителя) BF4R Autonics Габаритные размеры: 12 мм x 32,8 мм x 64,3 мм

Время реакции: Макс 0,5 мс (частота 1), макс 0,7 мс (частота 2) Напряжение питания: 12-24 VDC  ±10% (пульсация двойной амплитуды: макс. 10%) Потребляемый ток: Макс 45 мА Источник света: Красный светодиод LED (модулированный) Регулировка чувствительности: При помощи кнопки Режим срабатывания:  Установка параметров чувствительности в передней части устройства при помощи кнопок ON/OFF Выход управления: NPN (NO, NC) выход c открытым коллектором, напряжение нагрузки: макс. 30 VDC, ток нагрузки: макс.100 мА Остаточное напряжение NPN: Макс. 1 Вольт (при токе нагрузки в 100 мА)                                                            Макс. 0,4 Вольта (при токе нагрузки в 16 мА) Состояние ВКЛ при нестабильной работе (когда объект находится 300 мс в нестабильной области) Состояние ВКЛ при коротком замыкании выхода управления Выход самодиагностики: NPN (NO, NC), напряжение нагрузки: макс. 30 VDC, ток нагрузки: макс.50 мА

Вход внешней синхронизации (BF4R-E, BF4G-E) взаимная защита от интерференции, фунция самодиагностики Защита от КЗ и функция защиты от обратной полярности Встроенная функция таймера ВЫКЛ. задержка 40 мсек отладки. (стандартный тип BF4RP, BF4GP, BF4R, BF4G; тип с удаленной установкой чувствительности BF4R-R, BF4G-R) Автоматический выбор режима ВКЛ. на свет (ON)/ ВЫКЛ. при отсутствии света (OFF)

Остаточное напряжение NPN: Макс. 1 Вольт (при токе нагрузки в 100 мА)                                                            Макс. 0,4 Вольта (при токе нагрузки в 16 мА) Электрическая защита: Встроенная защита от короткого замыкания, защита от обратной полярности Индикатор:  Индикатор срабатывания - красный светодиод Индикатор стабильного состояния - зеленый светодиод мигает когда объект находится в зоне стабильного определения Функция остановки передачи: Отсутствует Внешняя синхронизация: Отсутствует Функция удаленной настройки чувствительности: Отсутствует Функция предотвращения интерференции: Включает в себя функцию дифференцирования частот (выбор част. 1, или частот. 2с помощью кнопки вкл./выкл.) Функция таймера: Таймер задержки выкл. (приблизительно 40 мс фиксировано) Подключение: Кабель 2 метра  Вес: 65 Гр PNP (NO и или NC) - датчик, имеющий общепринятую цветовую маркировку на кабеле. Коричневый провод - вход (плюс) +10...30VDC. Синий провод - вход (минус). Черный провод (NO - при срабатывании сигнал появляется) - выход (плюс) подаваемый на коричневый провод. Белый провод (NC - при срабатывании сигнал исчезает) - выход (плюс) подаваемый на коричневый провод. NPN (NO и или NC) - датчик, имеющий общепринятую цветовую маркировку на кабеле. Коричневый провод - вход (плюс) +10...30VDC. Синий провод - вход (минус). Черный провод (NO - при срабатывании сигнал появляется) - выход (минус) подаваемый на синий провод. Белый провод (NC - при срабатывании сигнал исчезает) - выход (минус) подаваемый на синий провод.  Таким образом при выборе датчика надо понимать какой сигнал надо получить и в какой момент он должен появляться. Настройка чувствительности оптоволоконных датчика (усилителя) BF4R Autonics. Настройка с помощью кнопки установки чувствительности (Все модели) Режим включения на свет: Выход настроен включаться при попадании света и выключается при прерывании света. 1. Монтаж датчика производиться в пределах рекомендуемого расстояния 2. Выбор режима с помощью кнопки SET Диффузное отражение: Нажмите (ON), объект расположен в рабочей области. Прямой луч: Нажмите (ON), объект в не рабочей области. 3. Постоянно мигающий индикатор при включении на свет (проверьте позицию объекта). 5. Диффузное отражение: Прямой луч: Нажмите (OFF), объект вне рабочей области. Нажмите (OFF), объект расположен в рабочей области. 6. При значительном различии между значениями чувствительности при режиме ON и режиме OFF, индикатор STAB (стабильности) однократно мигает только в случае постоянной рабочей зоны. При незначительном различии между значениями чувствительности при режиме ON, и режиме OFF, индикатор STAB (стабильности) мигает 5 разв случае неустойчивой рабочей зоны. 7. Кнопка LOCK предупреждает изменение установок чувствительности из за случайного нажатия кнопки. (Примечание) Чувствительность может быть в неустойчивой рабочей зоне. Режим включения на прерывание света: Выход настроен выключаться при попадании света и включается при прерывании света. Установка чувствительности  Большинство настроек, кроме 3 и 5 такие же, как и в режиме включения на свет. Позиция 3. Диффузное отражение: Нажмите ON, объект вне рабочей области. Прямой луч: Нажмите ON, объект расположен в рабочей области. Позиция 5. Диффузное отражение: Нажмите OFF, объект расположен в рабочей области. Прямой луч: Нажмите OFF, объект вне рабочей области. Настройка максимальной чувствительности. 1. Установите переключатель выбора режимов в положение SET 2. В случае режима включения на свет: Нажмите кнопку ON/OFF от ON к OFF без объекта в рабочей зоне. (Или установите ON вход для дистанционной установки чувствительности в низком уровне, а затем OFF вход для дистанционной установки чувствительности в низком уровне). В случае режима включения на прерывание света: Нажмите кнопку ON/OFF от OFF к ON без объекта в рабочей зоне. (Или установите OFF вход для дистанционной установки чувствительности в низком уровне, а затем ON вход для дистанционной установки чувствительности в низком уровне). 3. Установить переключатель выбора режимов в позицию LOCK. Применение. Если имеет место увеличенное расстояние до объекта, как в случае диффузионного отражения: При использовании оптоволоконного датчика, расположенного перед объектом с высоким значением отражения и низким значением отражения, возможно получение стабильной регистрации, путем настройки максимальной чувствительности. При использования метода прямого луча в неблагоприятных внешних условиях: При использовании оптоволоконного датчика, расположенного в зоне сильной запыленности или влажности возможны сбои в работе прибора. Установите максимальную чувствительность, так как это влияет на стабильную работу прибора. Запрет внешней настройки чувствительности. Установка внешней чувствительности возможна при включенных SW1 и SW2, да же если переключатель режимов стоит в позиции БЛОКИРОВКА. Поэтому установите SW3, как показано ниже, для того что бы предотвратить сбои в работе. SW3 -OFF нельзя установить внешнюю чувствительность SW3 -ON можно установить внешнюю чувствительность Функция отклика (BF4R-R, BF4G-R). Если вход дистанционной установки чувствительности ON или, OFF то после 300 мсек, включается выход самодиагностики на 40 мсек и затем датчик готов к работе. (См. Диаграмму времени в мануале) Выход самодиагностики не включается, если нет разницы между входом ON и входом OFF, и нет стабильной регистрации, но стабильный прием сигналов начинает действовать через 340 мсек. (См. Диаграмма времени Режим включения на свет в мануале) Функция самодиагностики.  Если кончик волокна запылен, то меньшее количество света будет проходить, что вызовет включение функции самодиагностики. Режим включения на свет: 1. Выход самодиагностики выключается в период стабильной регистрации (1 позиция). 2. Если период регистрации попадает на 300 мсек в не стабильную область, лежащую между и стабильным световым уровнем, выход самодиагностики включается, выход отключается, если область находиться ниже стабильно прерванным световым уровнем стабильно прерванного светового уровня и выше стабильного светового уровня (2 позиция). 3. При включенном выходе, если возникает короткое замыкание, то выход самодиагностики включается. Функция предупреждения помех. Датчики серии BF4R имеют встроенную функцию предупреждения помех, установка различных частот эмиссии, позволяет монтировать два оптоволоконных кабеля на близком расстоянии друг от друга. Функция предупреждения помех (Работа в режиме двойной частоты). Первый датчик FREQ 1 (время отклика макс 0,5 мсек) 1. Установите переключатель режимов в положение SET. 2. Одновременно удерживайте ON и OFF в течении 2 сек. 3. Индикатор стабильности непрерывно мигает. 4. Нажмите кнопку ON. 5. STAB индикатор отключается. 6. Установите переключатель режимов в положение LOCK. 1. Установите переключатель режимов в положение SET. 2. Одновременно удерживайте ON и OFF в течении 2 сек. 3. Индикатор стабильности непрерывно мигает. 4. Нажмите кнопку OFF. 5. STAB индикатор отключается. 6. Установите переключатель режимов в положение LOCK. Функция предупреждения помех (Работа в нормальном режиме). 1. Установите переключатель режимов в положение SET 2. Одновременно удерживайте кнопку ON и OFF в течении 2 сек. 3. Индикатор стабильности непрерывно мигает. 4. Одновременно нажмите кнопку ON и OFF 5. STAB индикатор отключается. 6. Установите переключатель режимов в положение LOCK В случае использования функции предупреждения помех, время гистерезиса и отклика будет больше, чем при работе в нормальном режиме (время отклика: максимально 0.5 мсек). Дистанционная настройка чувствительности (BF4R-R, BF4G-R). В датчики типа BF4R-R/BF4G-R можно настраивать чувствительность по линии входного сигнала, не взирая на выбор режима, по следующей схеме: Коричневый V+ Черный (Выход) Белый (выход самодиагностики) Розовый (вход дистанционной установки чувствительности) Оранжевый (вход OFF дистанционной установки чувствительности) Голубой 0V 1. SW1 (ON) SW1 вход дистанционной установки чувствительности: SW1 включается и затем выключается вместо способа 3 кнопкой установки чувствительности. 2. SW2 (OFF) дистанционной установки чувствительности: SW2 включается и затем выключается вместо способа 5 кнопкой установки чувствительности. Функция выключения (OFF) задержки по времени (BF4R, BFGR, BF4RP, BF4GP, BF4R-R, BF4G-R). Стандартный тип (BF4R/BFGR/BF4RP/BF4GPBF4R-R/BF4G-R) и тип дистанционной настройки чувствительности (BF4R-R/BF4G-R) имеют встроенную функцию - 40 мсек заданной задержки по времени. Таймер работает, если переключатель выбора времени стоит в позиции “OFD”. Выход отключается в течении дополнительных 40 мсек , если выход находиться в положении . Это может быть полезно, когда время отклика подсоединенного прибора невелико или, сигнал регистрации от маленького объекта слишком короткий.  Функция внешней синхронизации (BF4R-E, BF4G-E). Используя функцию внешней синхронизации можно время установить время регистрации сигнала. Имеются триггер синхронизации и импульс синхронизации. T > 5 мсек (При использовании функции предупреждения помех: Т >0,7 мсек). (Примечание) Текущий сигнал определяемый датчиком. Пороги входного сигнала для внешней синхронизации Состояние Порог сигнала Высокий 4,5- 30 VDC или открытый Низкий 0 - 1 VDC
