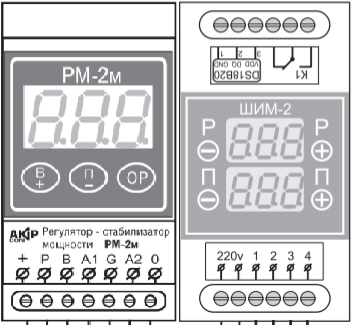

Автоматика отбора ректификационной колонны на базе  ШИМ-2 и РМ-2М в корпусе предназначен прежде всего для управления клапаном отбора продукта в ректификационных колоннах. Он представляет из себя циклический таймер по принципу ШИМ, управляющий интенсивностью процесса отбора, со встроенными двумя терморегуляторами, которые позволяют автоматически запускать этот процесс, электромагнитного клапана и стабилизированного регуляторы РМ-2М оригинального производства г. Донецк.

Регуляторы отбора ШИМ-2 в своей основе представляет циклический таймер работающего по принципу ШИМ, просто для регулировки уровня отбора, однако к нему добавлено множество различных надстроек, в результате чего получился очень многофункциональный прибор. Он может использоваться в комплексе с другими устройствами, дополнять их, а может и полностью заменить всю систему автоматики ректификационной колонны или самогонного аппарата. Контроллер ШИМ-2 может использоваться в самых разнообразных схемах отбора в частности и управления процессом ректификации в целом (по температуре, по времени, по объему, по дельте температур, постоянный отбор, метод «старт-стопов», контроль охлаждения, отбираемой жидкости или отбираемого пара, и т.д.).

Основная, базовая функция ШИМ-2, это циклический таймер (широтно-импульсный модулятор, ШИМ), то есть формирование коротких временных циклов “работа-стоп”  для управления внешним соленоидным клапаном отбора. При этом общее время (ПЕРИОД) каждого такого цикла может быть от 0,1 секунды до 999 минут.

Для оптимизации техпроцесса отбора возможно задействование функции ДЕКРЕМЕНТ — то есть с каждым следующим включением циклического таймера (запуском процесса отбора, или так называемым «старт-стопом») время работы уменьшается, а время простоя увеличивается.

Помимо этого, прибор ШИМ-2 может самостоятельно формировать «старт-стопы», то есть управлять моментом включения отбора с помощью встроенного терморегулятора.

Разрешение на «старт» отбора может подаваться как от одного термодатчика, так и «по дельте», то есть по разнице температур между двумя датчиками. То есть, логика прибора позволяет вести отбор только тогда, когда температуры в верхней и нижней части колонны равны или максимально близки.

Кроме того, в ШИМ-контроллере ШИМ-2 можно использовать дополнительный независимый терморегулятор, например, для управления нагревательным ТЭНом, или регулятором мощности ТЭНа; для включения охлаждения; для штатной или аварийной остановки техпроцесса, и т.д.

При специфическом подключении прибора, его можно использовать в качестве простого ШИМ-регулятора мощности ТЭНа, с контролем поддерживаемой температуры или без. Иными словами, как терморегулятор с плавной регулировкой мощности нагрева.

Широкая универсальность применения прибора благодаря калибровке датчиков, настройкам гистерезиса, изменению логики работы нагревохлаждение, изменению единицы времени от 0,1 секунды до 1 минуты, синхронизации (дублированию) работы релейного и симисторного выхода.

.Режимы работы прибора ШИМ-2:

Режим Р1 — «старт-стопы» формируются извне, путем подачи напряжения на ШИМ-2 и прекращения подачи напряжения (например, терморегулятором, контроллером давления, реле времени, или вручную выключателем), а прибор ШИМ-2 регулирует только лишь скорость отбора. В режиме Р1 датчики температуры к прибору не подключаются.

Режим Р2 — к прибору подключается термодатчик, и ШИМ-2 самостоятельно формирует «старт-стопы» с помощью встроенного терморегулятора.

Режим Р3 — к прибору подключаются два термодатчика, первый используется для формирования «старт-стопов», а второй — для работы второго встроенного независимого терморегулятора.

Режим Р3 с Рt>0 — к прибору подключаются два термодатчика, «старт-стопы» формируются по абсолютной разности температуры двух датчиков (отбор «по дельте»).

Как работает ШИМ - Широтно-импульсная модуляция

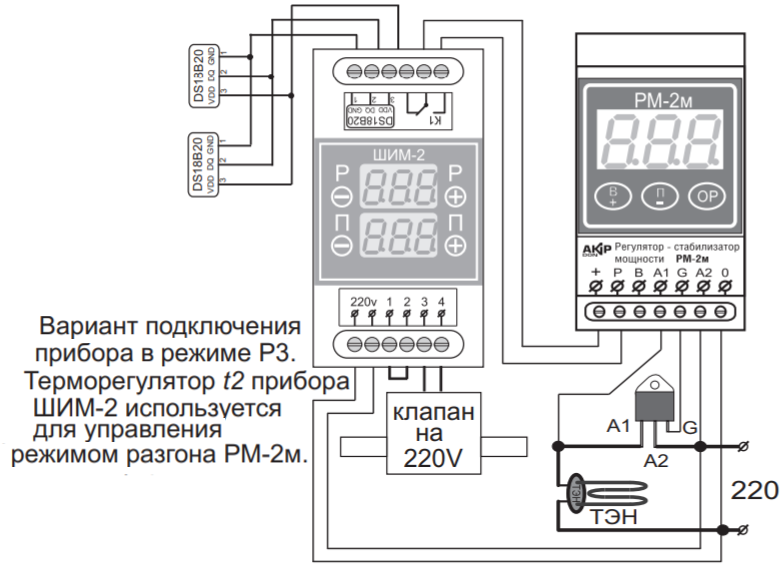

Автоматика управления отбором ШИМ-2 имеет два выхода — симисторный и релейный. Симисторный выход используется прежде всего для управления клапаном отбора на 220V. Его преимущества: работает быстро, бесшумно, и выдерживает огромное количество циклов включений и выключений. Максимальная нагрузка, подключаемая к симисторному выходу, составляет 200 Вт, что более чем достаточно для подключения электромагнитных клапанов. Также к симисторному выходу можно подключать внешний мощный симистор, и с его помощью регулировать мощность ТЭНов по ШИМ-методу. Релейный выход с «сухим» контактом используется для дополнительного независимого терморегулятора, а также для подключения клапана отбора с напряжением питания, отличным от 220V AC. Независимый релейный терморегулятор t2 может быть использован для управления нагревом ТЭНа напрямую (до 2 кВт) или посредством управления режимом разгона РМ-2М. Для задействования функций термоконтроля к прибору необходимо подключить один или два датчика DS18B20.

Технические характеристики ШИМ-2:

1. Период ШИМ:  00,0 до 99,9 секунды, или от 000 до 999 секунд, или от 000 до 999 минут.

2. Процент открытия клапана от периода: от 00,0 до 100%.

3. Процент декремента (уменьшения времени открытия клапана): от 00,0 до 100%.

4. Диапазон температур терморегуляторов t1 и t2:  от 00,0 до 110 °С.

5. Гистерезис для терморегуляторов t1 и t2:  от 00,0 до 110 °С.

6. Возможное значение Δt (для отбора по разности температур): от 00,1 до 99,9 °С.

7. Переключение режимов нагрев-охлаждение для терморегуляторов t1 и t2:  есть.

8. Питание прибора: 220 Вольт (AC).

9. Нагрузка ШИМа и терморегулятора t1: симисторный выход - до 200 Ватт, релейный выход - до 2000 Ватт.

10. Нагрузка терморегулятора t2:  до 2000 Ватт

Технические характеристики регулятора РМ-2М:

1. Диапазон входного напряжения, при котором прибор сохраняет работоспособность: от 90 до 280 Вольт 50 Гц.

2. Диапазон задания напряжения, поступающего на нагрузку: от 000 до 260 Вольт (но не больше входного).

3. Стабильность поддержания заданного напряжения: плюс-минус 1 Вольт (True RMS).

4. Разрешающая способность индикации напряжения: 1 Вольт.

5. Индикация и задание потребляемой нагрузкой мощности: от 0 до 9,99 кW. Шаг (разрешающая способность) зависит от характеристик нагрузки.

6. Память на 10 предварительных установок напряжения или мощности.

7. Временные отрезки профиля напряжение-время (мощность-время): от 0 до 999 минут.

8. Прибор управляет симистором BTA41

9. Мощность регулятора: 25 ампер 5 Квт.

10.Условия эксплуатации прибора:

 температура окружающей среды для рабочего состояния прибора от -20 до +50 °С;

 относительная влажность до 80% при температуре 25 °С.

Комплект поставки:

Регулятор мощности РМ-2М 5 кВт. в сборе, в корпусе.

Регулятор декремента ШИМ-2 с 2мя датчиками в гильзе.

Клапан НХ-2 220 в. “НЗ”.
