Регулятор отбора с декрементом ШИМ-2 для ректификационной колоны

Регулятор отбора ШИМ-2 предназначен для управления электромагнитным клапаном отбора продукта в ректификационных колоннах. Он представляет из себя интервальный таймер по принципу ШИМ, управляющий интенсивностью процесса отбора, со встроенными двумя терморегуляторами, которые позволяют автоматически запускать этот процесс или управлять другими устройствами.

Изначально была идея сделать простенький таймер, просто для регулировки уровня отбора. Но в процессе разработки к нему добавилось множество различных функций и надстроек, в результате чего получился очень многофункциональный прибор. ШИМ-2 может использоваться в самых разнообразных схемах отбора в частности и управления процессом ректификации в целом (по температуре, по давлению, по дельте температур, постоянный отбор, метод «старт-стопов», и т.д.). Может использоваться в комплексе с другими устройствами, дополнять их, а может и полностью заменить всю систему автоматики ректификационной колонны или самогонного аппарата. Также, особенности прибора позволяют использовать его и в других совершенно разных тех процессах и задачах.

Таким образом, достаточно всего лишь одного прибора ШИМ-2 чтобы пробовать различные схемы автоматизации процессов перегонки и ректификации, а в свободное от этого время можно задействовать его в каких-нибудь других задачах в хозяйстве или производстве.

Функциональные возможности прибора ШИМ-2:

• Основная, базовая функция прибора — это циклический таймер (широтно-импульсный модулятор, ШИМ), то есть формирование коротких временных циклов РАБОТА-ПРОСТОЙ для управления внешним клапаном отбора (либо другим устройством). При этом общее время (ПЕРИОД) каждого такого цикла может быть от 0,1 секунды до 999 минут.
• Для оптимизации техпроцесса отбора возможно задействование функции ДЕКРЕМЕНТ — то есть с каждым следующим включением циклического таймера (запуском процесса отбора, или так называемым «старт-стопом») время работы уменьшается, а время простоя увеличивается.
• Помимо этого, прибор ШИМ-2 может самостоятельно формировать «старт-стопы», то есть управлять моментом включения отбора с помощью встроенного терморегулятора.
• Разрешение на «старт» отбора может подаваться как от одного термодатчика, так и «по дельте», то есть по разнице температур между двумя датчиками. То есть, логика прибора позволяет вести отбор только тогда, когда температуры в верхней и нижней части колонны равны или максимально близки.
• Кроме того, в ШИМ-контроллере ШИМ-2 можно использовать дополнительный независимый терморегулятор — например, для управления нагревательным ТЭНом, или регулятором мощности ТЭНа; для включения охлаждения; для штатной или аварийной остановки техпроцесса, и т.д.
• При специфическом подключении прибора, его можно использовать в качестве простого ШИМ-регулятора мощности ТЭНа, с контролем поддерживаемой температуры или без. Иными словами, как терморегулятор с плавной регулировкой мощности нагрева.
• Широкая универсальность применения прибора благодаря калибровке датчиков, настройкам гистерезиса, изменению логики работы нагрев/охлаждение, изменению единицы времени от 0,1 секунды до 1 минуты, синхронизации (дублированию) работы релейного и симисторного выхода.

При всех своих возможностях, прибор ШИМ-2 получился очень недорогим. Мы решили выпускать его в двух размерах — ШИМ-2 и ШИМ-2-мини. По аналогии с регуляторами мощности РМ-2 и РМ-2-мини, модификации ничем не отличаются функционально, а только размерами.

Новый ШИМ-2 обязательно понравится самогонщикам и ректификаторам, и наверняка найдет еще более широкое применение в бытовых или производственных задачах.

Обратите внимание, что температурные датчики DS18B20 в комплект не входят, а при необходимости приобретаются отдельно.

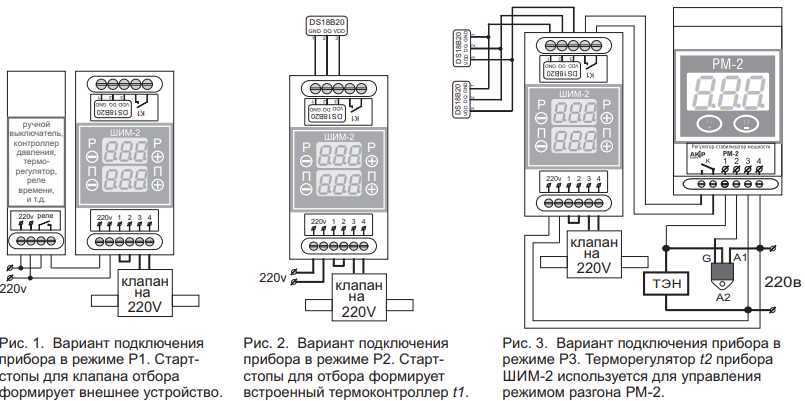

Схемы подключения ШИМ управления:
