Асинхронный мотор АПН-012/2
Описание Асинхронный мотор АПН-012/2
Малогабаритный, асинхронный двигатель АПН-012/2 предназначены для работы в качестве привода различных машин и механизмов с питанием от сети трехфазного переменного тока напряжением 220/380 В частотой 50 Гц.
Крепление двигателя: фланцевое
Режим работы: продолжительный (S1).
Напряжение питания двигателей (220 ±22)/(380 ±38) В, частота 50 Гц, число фаз 3.
Степень защиты двигателей - IР43 по ГОСТ 17494-87.
Структура условного обозначения электродвигателя
АПН-012/2:
АПН - асинхронные повышенной надежности;
012 - габарит (11, 12, 21);
2 - число полюсов
Климатическое исполнение и категория размещения УХЛ4 по ГОСТ 15150-69.
Технические характеристики электродвигателя АПН-012/2
• Напряжение питания, В ...... 220/380
• Частота питающей сети, Гц ...... 50
• Номинальная мощность, Вт ...... 120
• Частота вращения, об/мин ...... 2690
• Номинальный вращающий момент, Н*м ...... 0,418
Условия эксплуатации электродвигателя АПН-012/2
• Вибрационные нагрузки:
- диапазон частот, Гц ...... 5-300
- ускорение, м/с2 ...... 50
• Ударные нагрузки, м/с2 ...... 150
• Температура окружающей среды, °С ...... -60... +70
• Относительная влажность воздуха при температуре 35°С, % ...... 98
• Уровень звука (по шкале А), дБ ...... 70
• Гарантийная наработка, ч ...... 12000
• Гарантийный срок службы, лет ...... 10

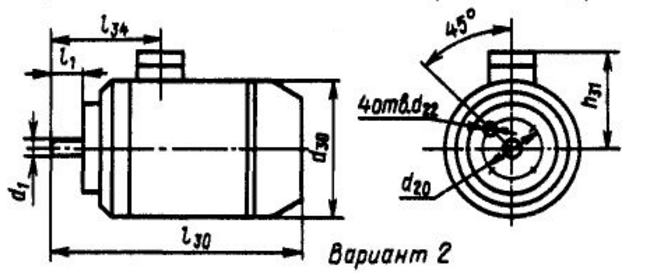

Тип двигателя |
Вариант исполнения |
|
|
|
d20 |
rf,, |
d4> |
'i |
|
АПН 012/2 |
1 |
10 |
12 |
7 |
75 |
М5 |
107 |
23 |
|
2 |
- |
- |
