Светодиодная трёхканальная цветомузыка (015)

Артикул: 015

Главная » Каталог товаров » Радиоконструкторы » Светодиодная трёхканальная цветомузыка (015)
Светодиодная трёхканальная цветомузыка (015)
Другие фото Светодиодная трёхканальная цветомузыка (015)
  • Цена сейчас: 1 090,0 рублей
Варианты доставки

Описание Светодиодная трёхканальная цветомузыка (015)

Начинающим                            Трёхканальное цветомузыкальное устройство на светодиодах.                                (015)



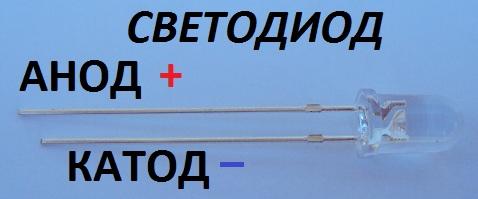

        В этом варианте конструктора рассмотрим схему трёхканального цветомузыкального устройства на специализированной микросхеме LM3915. Цвето и светомузыки были очень модными и востребованными во времена СССР. Основой схемы были тиристоры КУ202, лампочки на 220 вольт, покрытые  цапонлаком с добавлением в него пасты из шариковой ручки соответствующего цвета. Соответствующие своей полосе звука фильтры, наматывались на ферритовых сердечниках. В те времена не было не микросхем, не светодиодов. В настоящее время выбор элементной базы очень широк, но пока остановимся на этой схеме. Питание схемы осуществляется от любого источника напряжением 12В постоянного тока (допускается от 9 до 18 вольт) и максимальным выходным током до 1 ампера.










Начнём рассмотрение работы схемы с её входа. Учитывая то, что современные музыкальные устройства в подавляющем своём большинстве имеют стереофонические выходы, схема цветомузыки имеет два входа. При использовании монофонического источника, сигнал подаётся на любой из входов. Звуковой стерео сигнал переменного тока с двух каналов поступает на входы резисторов R1, R2. С их выходов суммарный сигнал приходит на соединённые параллельно переменные резисторы R3, R4, R5, служащие регуляторами уровня входных сигналов активных фильтров трёх канальных усилителей, собранных на транзисторах VT1, VT2, VT3  КТ315 или им аналогичных с соответствующей проводимостью n-p-n. Схема каждого их трёх каналов аналогична. Отличия заключаются в номиналах конденсаторов, определяющих полосу пропускания каждого канала. Принцип работы этих фильтров заключается в том, что они пропускают через себя только строго определенную полосу звукового сигнала, отсекая сверху и снизу ненужный диапазон частот. Верхний (по схеме) фильтр пропускает полосу 100-800 Гц (красный), средний – 500-2000 Гц (зелёный) и нижний – 1500-5000 Гц (синий). С помощью подстроечных резисторов R16, R17, R18 можно сдвигать в любую сторону пропускаемую полосу. Если вы хотите получить другие полосы пропускания фильтров, то можно поэкспериментировать с номиналами конденсаторов, входящих в фильтры, добавить ещё один канал, например, жёлтый. Далее сигналы с фильтров выделяются на коллекторах транзисторов и через конденсаторы С9, С10, С11 поступают на входы 5 микросхем DD1, DD2, DD3 LM3915 индикатора уровня аналогового сигнала с логарифмической шкалой отображения и шагом 3 dB. Особенность этой микросхемы заключается в том, что она сама ограничивает ток, протекающий через каждый светодиод, что соответствует 10 мА и позволяет не использовать ограничительные резисторы на каждый светодиод, а также позволяет увеличить количество подключенных светодиодов к каждому выводу микросхемы до четырёх, т.е. без внесения каких либо изменений в схему, можно довести максимальное общее количество светодиодов до: 10 (выходов микросхемы) х 4 (светодиода на один выход) х 3 (канала) = 120 штук. Можно и далее увеличивать количество светодиодов или применить сверх яркие с током до 0,3А на один светодиод, но тогда придётся доработать схему: вместо светодиодов к выходам микросхем подключить транзисторы (30 штук), которые будут управлять более мощными светодиодами с использованием токоограничительных резисторов. В этом случае необходимо будет увеличить мощность источника питания. Например, при использовании светодиодов с максимальным током 0,3А, источник питания должен быть рассчитан на максимальный ток не менее 0,3А х 30 выходов = 9А плюс около 0,1А ток, потребляемый усилителями и микросхемами. С небольшим запасом – 10 ампер. Такой ток может давать старый неиспользуемый блок питания от компьютера или 12вольтовый аккумулятор от бесперебойника. Но в нашем случае, учитывая, что ток канала ограничен 10мА, получаем, что схема будет потреблять ток, не превышающий 0,4А. При пайке выводов, отводов, перемычек, соединений обращайте внимание на качество пайки и отсутствие спаек там, где их не должно быть. Если нечаянно произошла спайка между ближайшими контактными площадками, лишний припой можно собрать на очищенное от припоя жало паяльника, перевернув плату вверх так, чтобы лишний расплавленный припой стек на жало под силой притяжения. Если остаётся соединяющая тонкая нить припоя, её можно убрать с помощью паяльника и заточенной спички или зубочистки, если нет в арсенале специальной медной демонтажной плетёнки или отсоса жидкого припоя. Правильно собранная схема работает сразу, в настройках (за исключением регулировки уровня и полосы пропускания по каждому каналу) не нуждается. Соответствие цветов светодиодов полосам пропускания показано на схеме. Расположение цветомузыки и светодиодов пусть станет плодом вашей фантазии (окно, автомобиль, бар, танцпол, улица, в линию, сердечком, звёздное небо, аквариум и т.д.). Ниже, на фото собранной схемы нет конденсатора С1 – он расположен в блоке питания (если соединительный провод не более 10 см). Если провод длиннее, конденсатор необходимо расположить на плате.
