Зарядное устройство для батареек (016) пакет
Артикул: 016
Описание Зарядное устройство для батареек (016) пакет
Начинающим Зарядное устройство для батареек. (016)
С этим набором вам предоставляется возможность собрать схему для зарядки разряженных гальванических элементов (батареек) размером АА (пальчик) или ААА (мини пальчик). Существуют аккумуляторы, рассчитанные на много циклов заряд/разряд и батарейки, которые согласно инструкции зарядке не подлежат. Но, батарейки тоже делятся на угольно-цинковые (солевые) и щелочные (алкалиновые). Первый вариант батареек действительно, заряжается очень слабо, но второй тип более приближен по своей структуре к аккумуляторам, и при определённых параметрах зарядного тока, их можно заряжать до 20 раз до уровня 70% их первоначального уровня.
Давно известен способ зарядки гальванических элементов асимметричным током заряд/разряд в соотношении 10/1. На этом и основана работа нашей схемы. Генератор импульсов выполнен на логических элементах микросхемы К561ЛА7 (К176ЛА7) DD1.1-DD1.3. Частота следования импульсов около 80 Гц. На транзисторах VT1 и VT2 собран ключ, усиливающий импульсы генератора по току. Если на выходе логического элемента DD1.3 напряжение низкого уровня, транзисторы VT1, VT2 открыты, и через заряжаемые элементы, подключенные к гнездам, протекает зарядный ток. При напряжении высокого уровня на выходе элемента DD1.3 оба транзистора закрыты и заряжаемые элементы разряжаются через резистор R7. Налаживание устройства заключается в подборке резисторов R6 и R7 по требуемым значениям зарядного и разрядного токов. Напряжение питания выбирают в пределах б... 15 В в соответствии с общим напряжением заряжаемых элементов. Зарядный ток выбирают исходя из (6...10)-часового режима заряда. При указанных на схеме номиналах резисторов R6, R7, схема рассчитана на питание от любого внешнего источника (блок питания, аккумулятор) напряжением 12вольт и током не менее 0,1А и зарядку одновременно двух элементов АА или ААА (одновременный заряд двух типов не допускается). Если напряжение внешнего источника отличается от 12В, необходимо будет подобрать R6 и R7 из расчёта максимального тока зарядки до 50 мА. При изменении количества и типа одновременно последовательно заряжаемых элементов, также необходимо подобрать R6 и R7. При подключении источника питания и заряжаемых элементов необходимо соблюдать полярность! Основным косвенным критерием контроля зарядки элементов является наблюдение за температурой заряжаемых элементов. Заряжаемые элементы не должны быть сильно тёплыми, что может привести к закипанию электролита с дальнейшим разрывом корпуса элементов. Нельзя долго держать батарейки разряженными.
С этим набором вам предоставляется возможность собрать схему для зарядки разряженных гальванических элементов (батареек) размером АА (пальчик) или ААА (мини пальчик). Существуют аккумуляторы, рассчитанные на много циклов заряд/разряд и батарейки, которые согласно инструкции зарядке не подлежат. Но, батарейки тоже делятся на угольно-цинковые (солевые) и щелочные (алкалиновые). Первый вариант батареек действительно, заряжается очень слабо, но второй тип более приближен по своей структуре к аккумуляторам, и при определённых параметрах зарядного тока, их можно заряжать до 20 раз до уровня 70% их первоначального уровня.
Давно известен способ зарядки гальванических элементов асимметричным током заряд/разряд в соотношении 10/1. На этом и основана работа нашей схемы. Генератор импульсов выполнен на логических элементах микросхемы К561ЛА7 (К176ЛА7) DD1.1-DD1.3. Частота следования импульсов около 80 Гц. На транзисторах VT1 и VT2 собран ключ, усиливающий импульсы генератора по току. Если на выходе логического элемента DD1.3 напряжение низкого уровня, транзисторы VT1, VT2 открыты, и через заряжаемые элементы, подключенные к гнездам, протекает зарядный ток. При напряжении высокого уровня на выходе элемента DD1.3 оба транзистора закрыты и заряжаемые элементы разряжаются через резистор R7. Налаживание устройства заключается в подборке резисторов R6 и R7 по требуемым значениям зарядного и разрядного токов. Напряжение питания выбирают в пределах б... 15 В в соответствии с общим напряжением заряжаемых элементов. Зарядный ток выбирают исходя из (6...10)-часового режима заряда. При указанных на схеме номиналах резисторов R6, R7, схема рассчитана на питание от любого внешнего источника (блок питания, аккумулятор) напряжением 12вольт и током не менее 0,1А и зарядку одновременно двух элементов АА или ААА (одновременный заряд двух типов не допускается). Если напряжение внешнего источника отличается от 12В, необходимо будет подобрать R6 и R7 из расчёта максимального тока зарядки до 50 мА. При изменении количества и типа одновременно последовательно заряжаемых элементов, также необходимо подобрать R6 и R7. При подключении источника питания и заряжаемых элементов необходимо соблюдать полярность! Основным косвенным критерием контроля зарядки элементов является наблюдение за температурой заряжаемых элементов. Заряжаемые элементы не должны быть сильно тёплыми, что может привести к закипанию электролита с дальнейшим разрывом корпуса элементов. Нельзя долго держать батарейки разряженными.
Содержание набора 016:

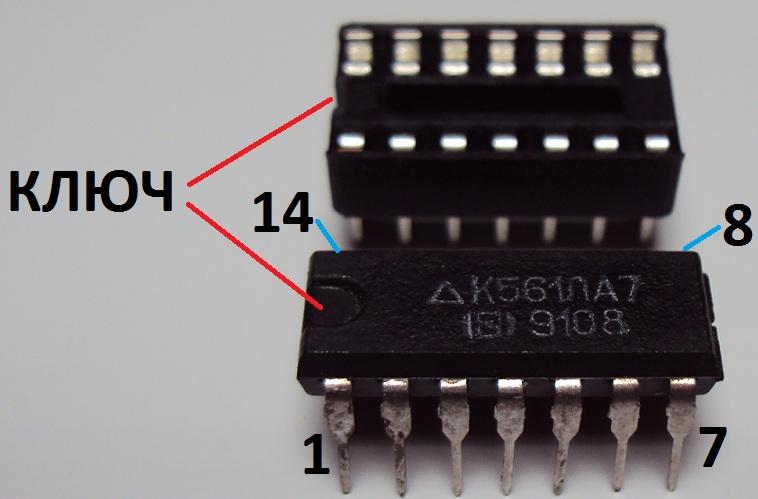

1. Микросхема К561ЛА7,
2. Панелька для микросхемы DIP14,
3. Макетная плата,
4. Транзистор КТ361,

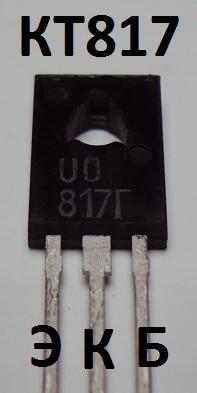

5. Транзистор КТ817,
6. Контейнер для элементов ААх2,
7. Контейнер для элементов АААх2,
8. Диод (2 шт.),
9. Резисторы постоянные (7 шт.):
R1 – 1k6 (Кч/Г/Кр),
R2 – 12k (Кч/Кр/О),
R3, R4, R5 – 1k (Кч/Ч/Кр),
R6 – 120 (IW , К12)
R7 – 470 (Ж/Ф/Кч),
10. Конденсатор 0,47Мкф,
11. Гнездо питания 6,3/2,1,
12. Вилка питания 6,3/2,1,
13. Монтажные провода,
14. Схема и описание.
