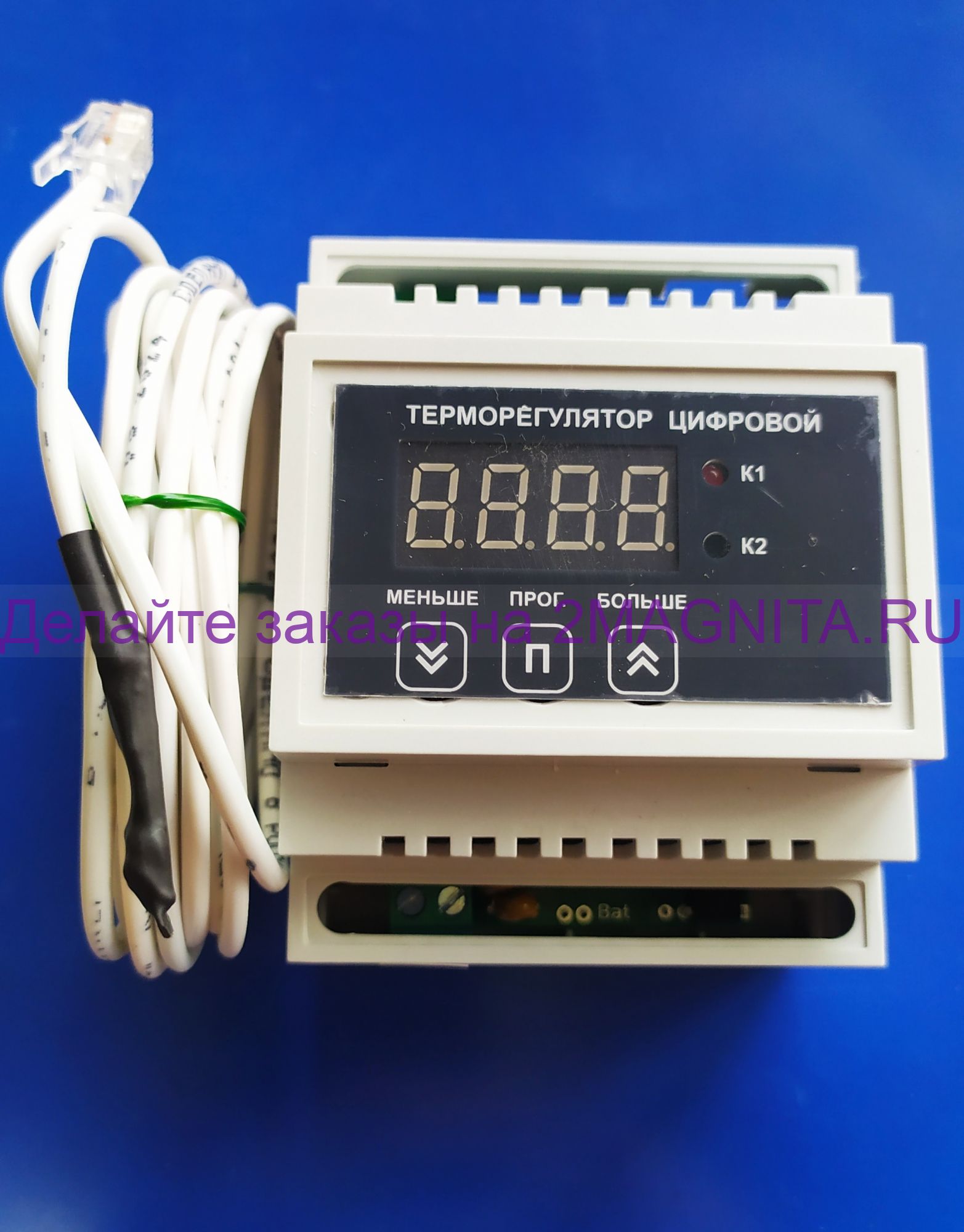

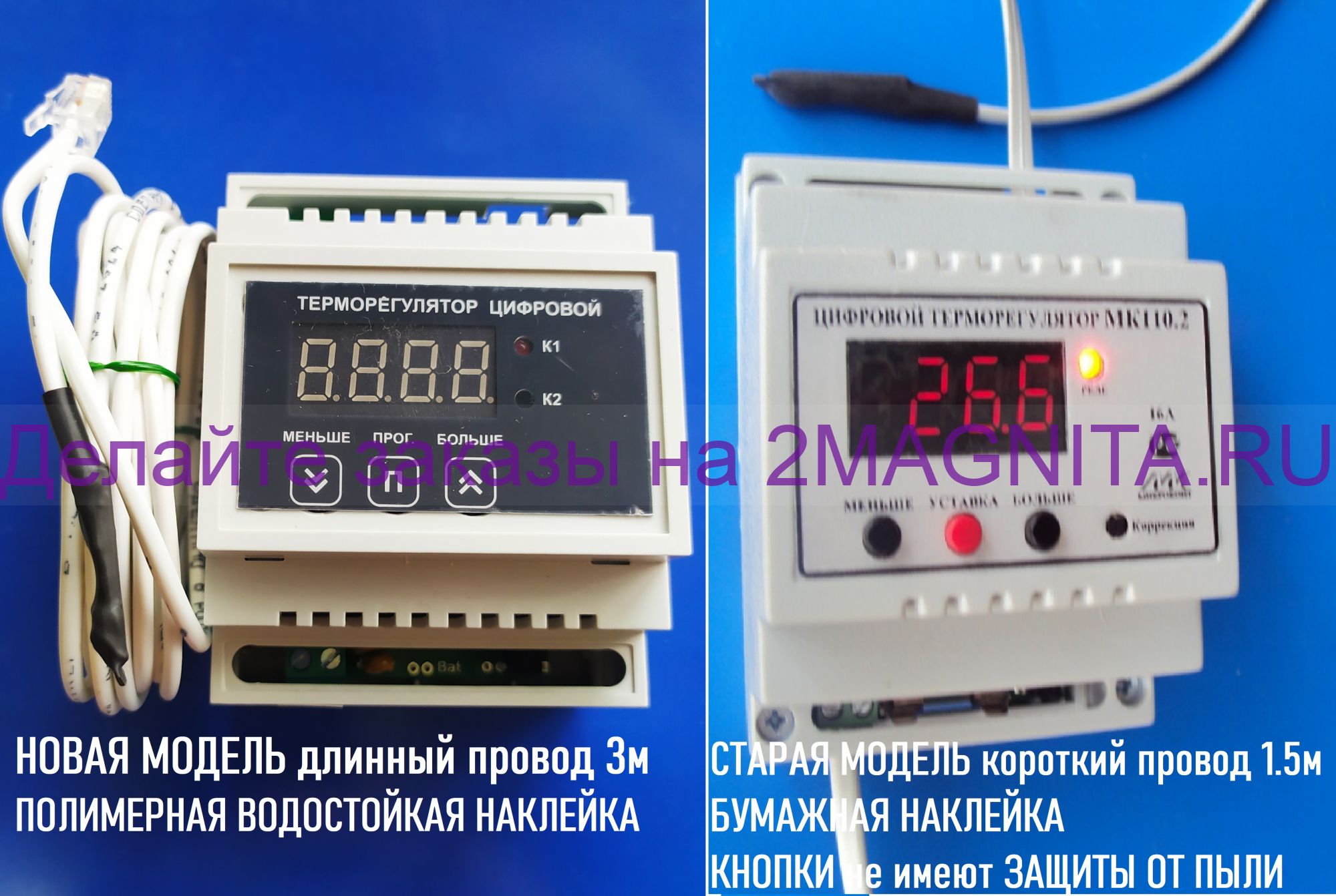

Терморегулятор МК110 220в
Описание Терморегулятор МК110 220в
ЦИФРОВОЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ МК110.2din
Техническое описание и инструкция по эксплуатации
Общие положения
Терморегуляторы серии МК110 соответствуют ТУ 4211-001-12138755-2007, сертификат соответствия N РОСС RU.AE81.B07209 от 17.09.2007 года.
Основные функции устройства.
1. Питание - сеть 220В 50Гц.
2. Диапазон регулируемых температур -50.0 +125.0С.
3. Цифровая индикация температуры.
4. Дискретность индикации 0.1С.
5. Дискретность задания (уставки) 0.1С (сохраняется при отключении питания).
6. Встроенное реле для подключения нагревателя (активная нагрузка 220В до 16А).
7. Возможность выбора режима "НАГРЕВ" или "ОХЛАЖДЕНИЕ".
Принцип работы и выбор режимов.
Работа терморегулятора основана на управлении нагревателем или охладителем посредством встроенного реле. Режим работы "НАГРЕВ" или "ОХЛАЖДЕНИЕ" выбирается пользователем установкой или снятием пере- мычки (джампера) на базовой плате прибора. Джампер установлен - режим "НАГРЕВ", джампер снят - режим "ОХЛАЖДЕНИЕ". Заводская установка - режим "НАГРЕВ".
Порядок работы
При включении прибора в сеть индикатор сначала обнуяется, а по истечению двух секунд индицирует текущую температуру в рабочей зоне датчика температуры. Если датчик неисправен или отсутствует, на индикатор выводятся символы E 1.0 При первом нажатии на кнопку "УСТАВКА" индикатор замигает с низкой частотой и проиндицируется уставка Tраб, т.е. рабочая температура, которая должна поддерживаться терморегулятором. Нажатием кнопок "БОЛЬШЕ" или МЕНЬШЕ" можно установить уставку температуры Tраб. в диапазоне -50,0 .... +120,0 С с дискретностью 0,1С. При втором нажатии на кнопку "УСТАВКА" индикатор замигает с повышенной частотой и проиндицируется уставка Delta (гистерезис), т.е. допустимое отклонение температуры от уставки. Нажатием кнопок "БОЛЬШЕ" или "МЕНЬШЕ" можно установить уставку Delta в диапазоне 0,0 ...12,0С с дискретностью 0,1С. При третьем нажатии на кнопку "УСТАВКА" индикатор переходит в режим индикации рабочей температуры, о чем свидетельствует ровное горение индикатора. Если прибор оставить в режиме "УСТАВКА", то по истечению 5 сек он автоматически перейдет в режим индикации рабочей температуры. В режиме "НАГРЕВ" исполнительное реле включается, если температура опустится ниже Tраб.-Delta и будет оставаться включенным до тех пор, пока температура не поднимется до Траб.+Delta. В режиме "ОХЛАЖДЕНИЕ" наоборот, исполнительное реле включается, если температура поднимется выше Tраб.+Delta и будет оставаться включенным до тех пор, пока температура не опустится до Траб.-Delta. Заданные значения Tраб. и Delta хранятся энергонезависимой памяти прибора и сохраняются при отключении питания.
Примечание. В приборе предусмотрена возможность коррекции показаний температуры, т.е. ввода поправки к текущей индикации температуры. Эта опция может быть полезной, если требуется согласовать показания прибора с показаниями образцового термометра (например, при использовании прибора в инкубаторах). Для ввода поправки необходимо нажать кнопку "Коррекция". На цифровое табло выводится текущее значение поправки. Этот режим сигнализируется миганием запятой. Нажатием кнопок "БОЛЬШЕ" или "МЕНЬШЕ" можно установить требуемое значение поправки в диапазоне от минус 2.1 градуса до плюс 2.0 градуса.
В процессе дальнейшей работы прибора величина введенной поправки прибавляется к измеренному значению температуры.
Внимание!! В подавляющем большинстве случаев коррекции показаний не требуется, величина поправки должна составлять 00.0. Вводите поправку только в исключительных ситуациях, если Вы абсолютно уверены в показаниях образцового термометра!!
Подключение нагрузки
Для подключения нагрузки необходимо разорвать один провод, подающий питание на нагрузку и в разрыв питания включить замыкающий контакт исполнительного реле (см. схему подключения прибора).
Внимание!!! Подключение нагрузки необходимо производить при отключенном питании!
Подключение нагрузки мощностью более 2 кВт производится через промежуточный контактор или магнитный пускатель!
Схема подключения устройства
Пример программирования
(Задание уставок)
Для задания требуемого диапазона регулирования температуры необходимо ввести ДВА параметра: первый - температура, которая должна поддерживаться терморегулятором, второй - точность регулирования (допустимое отклонение температуры от заданной). Например, требуется поддерживать температуру 38 градусов с отклонением в обе стороны на 1 градус. Тогда после первого нажатия на кнопку УСТАВКА и медленном мигании индикатора устанавливается число 38.0, а после второго нажатия на кнопку УСТАВКА и более быстром мигании индикатора устанавливается число 01.0. При таких уставках исполнительное реле будет включать нагреватель при снижении температуры до 37 градусов (38 - 1), а отключать при повышении температуры до 39 градусов (38 +1), т.е диапазон регулирования составит 37...39 градусов.
Если требуется поддерживать температуру с большей точностью и отклонение температуры от заданного значения не должно превышать в обе стороны 0.2 градуса, то после второго нажатия на кнопку УСТАВКА устанавливается число 00.2. В этом случае исполнительное реле будет включать нагреватель при снижении температуры до 37.8 градусов (38 - 0.2), а отключать при повышении температуры до 38.2 градусов (38 +0.2), т.е диапазон регулирования составит 37.8 ... 38.2.
