Описание Термометр с сигнализатором ТС-036, Т-0.36С
Измеритель температуры ТС-036-DS-а, Т-0.36-С, ТС-036-3D-а предназначены для дистанционного измерения температуры в различных технологических процессах и подачи звукового сигнала при достижении заданной потребителем температуры. Используется датчик температуры DS18B20 +125 °С и ДТ-3Д +250 °С (модель выбирается рядом с ценой)
Технические характеристики:
Диапазон измеряемой температуры : -55 до +125 °С и -50 до +250 °С. (выбирается)
Разрешающая способность измерения температуры: 0,1 °С и 1 °С.
Напряжение питания (без всплесков от автогенератора) DC 12 Вольт
(допустимо от 7,5 до 20 Вольт).
Потребляемый ток: 20 мА.
Защита от переполюсовки питания: есть.
Длина проводов соединяющих прибор с датчиком в базовом варианте: 1,4 м.
При необходимости соединяющие провода можно удлинить витой парой до необходимой величины.
Габаритные размеры прибора: 47 х 29 х 19 мм.
Высота цифр индикатора прибора: 9,2 мм.

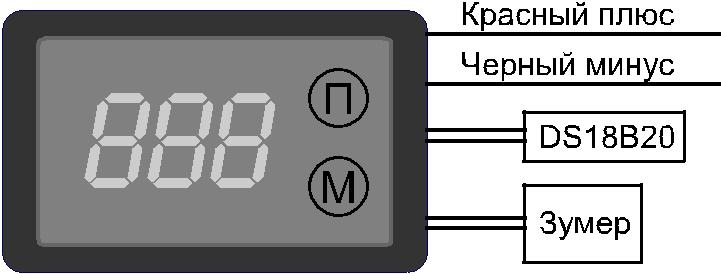

При подаче питания на прибор на цифровом индикаторе появляется значение температуры датчика. Для задания температуры, при которой прибор начнет подавать звуковой сигнал,
необходимо нажать кнопку меню M , появится сообщение УГР - установка градусника. Далее
нажимаем кнопку N (подтверждение) и входим в значение этого параметра. Этими же кнопками
выставляем необходимую температуру. Через 5 секунд система выходит в основной режим, а
заданная температура сохраняется в энергонезависимой памяти (сохраняется при выключенном питании).
Если кнопку M (меню) нажать дважды, появляется сообщение УГГ - установка гистерезиса.
Подтвердив это сообщение кнопкой N можно установить число, которое будет суммироваться и вычитаться из числа заданной температуры.
Например, в УГР задано число 37.0, а в ГГР - число 5.0. В случае, если прибор настроен на режим сигнализации нагрева датчика (HOt), сигнал будет звучать пока температура не достигнет значения 42.0°, а затем включится, если температура станет равной или ниже 32,0°. Если значение гистерезиса 0, то сигнал будет звучать, если температура ниже 37.0°, и не будет звучать, если температура равна или выше 37.0°.
Если прибор настроен на режим сигнализации охлаждения датчика (Col), то сигнал будет звучать, пока температура не станет ниже 32.0°, а затем включится при повышении до 42.0°. Если значение гистерезиса 0, то сигнал будет звучать, если температура выше 37.0°, и не будет звучать, если температура ниже 37.0°.Если прибор настроен на режим сигнализации внутри заданного диапазона (П), то сигнал звучит, если значение температуры находится в диапазоне от 32.0° до 42.0°. Если при этом гистерезис равен 0, то сигнал звучит, если температура ниже 37.0°, и не звучит, если выше 37.0°. Если прибор настроен на режим сигнализации вне заданного диапазона (U), то сигнал звучит, если значение температуры будет ниже 32.0° или выше 42.0°.
Если при этом гистерезис равен 0, то сигнал звучит, если температура ниже 37.0°, и не звучит, если выше 37.0°.
Во время прерывистого звукового сигнала цифры на индикаторе гаснут в пртивофазе звуку. Если прибор настроен на постоянный звуковой сигнал, то цифры на индикаторе не гаснут. Во всех случаях после последнего нажатия любой из кнопок система через 5 секунд выходит в основной режим(индикация температуры и отработка заданных параметров) с сохранением изменений .
Чтобы настроить прибор на режим сигнализации холода или перегрева, или сигнал внутри диапазона, или сигнал вне диапазона необходимо нажать кнопку N , затем подать питание на прибор, и отпустить кнопку. После этой операции в меню добавляется 2 параметра: НПР и СuГ.Подтвердив параметр НПР, кнопкой меню M можно выбрать режим работы прибора. COl - режим сигнализации остывания датчика, HOt -
режим сигнализации нагрева датчика, П - сигнализация внутри диапазона, U - сигнализация вне диапазона. Выбрав нужный режим, необходимо подтвердить выбранное нажатием кнопки N .
Подтвердив параметр СuГ, можно выбрать параметры сигнала. Кнопка N выбирает F - прерывистый сигнал, а кнопка M выбирает Р -
постоянный сигнал. После выбора необходимо подождать 5 секунд, и система выйдет из настроечного меню в основной режим.
При коротком замыкании в цепи датчика прибора появляется Сообщение lo. При обрыве датчика появляется сообщение Hi . При неустойчивой связи прибор-датчик (при сильных электромагнитных помехах) может появляться сообщение bEd.
Режим Hot

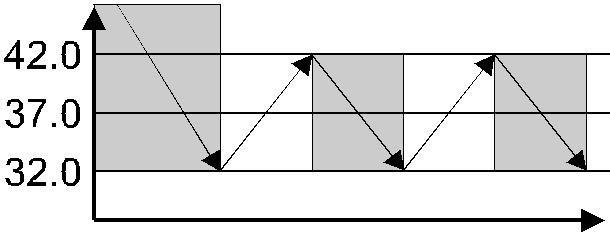

УГР = 37.0 УГГ = 5.0
Режим Col
УГР = 37.0 УГГ = 5.0
Режим П
УГР = 37.0 УГГ = 5.0
Режим U
УГР = 37.0 УГГ = 5.0
Режим Hot

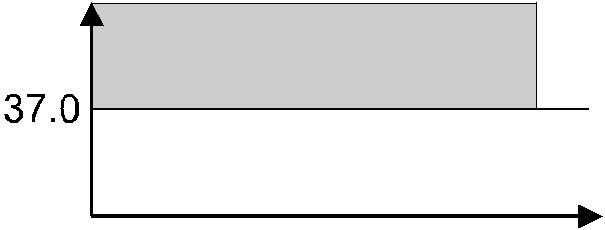

УГР = 37.0 УГГ = 0.0
Режим Col
УГР = 37.0 УГГ = 0.0
Режим П
УГР = 37.0 УГГ = 0.0
Режим U
УГР = 37.0 УГГ = 0.0
