Счетчик импульсов H7EC-N
Описание Счетчик импульсов H7EC-N
Счетчики импульсов серии H7EC с автономным питанием
Серия миниатюрных счетчиков с большим дисплеем:
высота знака 8,6 мм;
ресурс встроенной батареи питания ∼7лет;
фронтальная панель с классом защиты IP66;
размеры 24 x 48 мм;
глубина монтажа 48,5 мм;
способ подключения - клеммники;
счетчик имеет восьмиразрядный дисплей, диапазон счета от 0 до 99999999. Функция сброса (Reset) активируется как электрически, так и механически - посредством кнопки на фронтальной панели. Механический сброс можно заблокировать с помощью переключателя ограничения доступа (в верхней части корпуса). Это исключает возможность сброса показаний счетчика с фронтальной панели посторонними лицами.
Типы входов:
Tип A универсальный вход для датчиков с транзистором PNP/NPN, уровень напряжения 4,5-30 VDC
Tип B универсальный вход AC/DC, уровень напряжения 24-240 VAC/DC Tип C вход для устройств без напряжения ( "сухой" контакт) Стандартный цвет корпуса - серый.
По индивидуальному заказу предлагаем также счетчики в корпусах черного цвета.
Taблица соответствия старых моделей счетчиков серии H7EC новым моделям

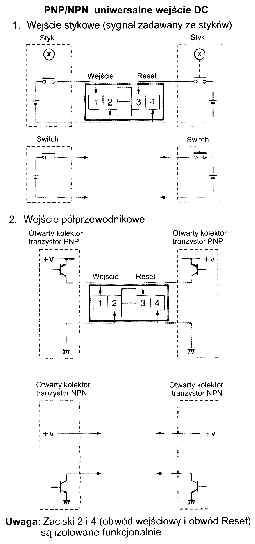

Схема подключения источников сигнала к счетчикам серии Н7ЕС H7EC - TИП A H7EC - TИП B
Код: Тип Описание Maксимальная входа входа частота
счета H7EC-N C без напряжения 30 Гц или 1 кГц
("сухой контакт") (переключается)
H7EC-NV A для напряжения 30 Гц или 1 кГц
4,5 - 30 VDC (переключается)
H7EC-NFV B для напряжения 20 Гц
24 - 240 VAC/VDC
