Реле времени задержки отключения РЗВ-1.

Таймер применяется для задержки отключения нагрузки в схемах автоматики, в частности освещение лестничных площадок, вентиляторов в санузлах.

Параметры: РЗВ 1.

Диапазон времени задержки: от 1 секунды до 60 минут.

Напряжение питания:  220 в. переменного тока, 50 Гц.

Сохраняет работоспособность: от 90 до 300 вольт.

Максимальная коммутируемая мощность: 1000 ватт.

Программирование таймера РЗВ-1:

Для задания нужного времени задержки необходимо при включенном питании нажать и отпустить кнопку “ПРОГ”. При этом контакты реле замкнутся. С этого момента хронометром отсчитать необходимое время задержки и повторно нажать и отпустить кнопку “ПРОГ”. Контакты реле разомкнутся, а время, прошедшее между нажатиями кнопки, сохранится в энергонезависимой памяти прибора. Для изменения времени задержки вышеописанную операцию необходимо повторить. Если кнопка “ПРОГ”. нажата два раза до истечения 1й секунды, минимальное время задержки останется 1 секунда. Если нажать кнопку и повторно не нажимать, то по истечении 60 минут реле выключится и в память прибора запишется максимальное время задержки 60 минут. При замыкании контакта К реле включается, при размыкании включается таймер и по истечению заданного времени реле отключает нагрузку.

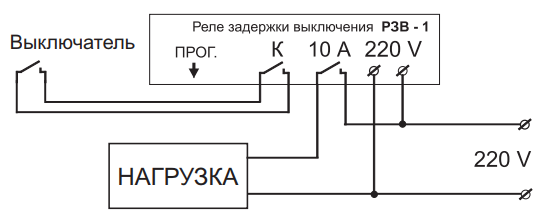

Схема подключения рзв1:

При замыкании контакта К лампа(нагрузка) включается, после размыкания начинается отсчет времени, по истечении которого лампа выключается. В качестве К может быть кнопка без фиксации или обычный выключатель.
