Описание Реле промежуточное MY-2
Реле 220, 110, 24, 12 вольт электромеханическое, промежуточное применяется для гальванической развязки, усиления и передачи команд управления исполнительным силовым, устройствам, путем коммутации их электрических цепей переключающими контактами. Реле промежуточное применяется в цепях управления при переключении цепей как постоянного, так и переменного тока. Используется в приборах автоматизации и управления технологическими процессами, оборудованием и устройствами. Реле предназначены для коммутации вспомогательных цепей и цепей управления, сигнализации и защиты.
Технические характеристики реле:
|
Модель |
MY2 |
|||
|
Внешний вид |
|
|
||
|
Габаритные размеры, мм |
27,5 х 20,5 х 35 |
|||
|
Контактная группа (конфигурация) |
2 группы перекидных контактов |
|||
|
Номинальный ток нагрузки |
3/5А 220V AC, 3/5A 28V DC |
|||
|
Напряжение питания катушки |
DC |
12V, 24V, 110V, 220V |
||
|
AC |
12V, 24V, 110V, 220V |
|||
|
Потребляемая мощность |
|
|
||
|
AC |
не более 1.2 Вт |
|||
|
Напряжение срабатывания |
AC:≥80% |
|||
|
Напряжение отпускания |
AC:≤30% |
|||
|
Сопротивление изоляции |
100 МОм |
|||
|
Сопротивление контактов |
50 МОм |
|||
|
Износоустойчивость |
электрч. |
>10^5 циклов |
||
|
механич. |
>10^7 циклов |
|||
|
Диэлектрическая прочность между открытыми контактами |
1000V AC в течении 1 мин |
|||
|
Диэлектрическая прочность между катушкой и контактами |
1500V AC в течении 1 мин |
|||
|
Рабочая температура |
-40° С...+55° С |
|||
|
Масса |
~ 35 г |
|||
|

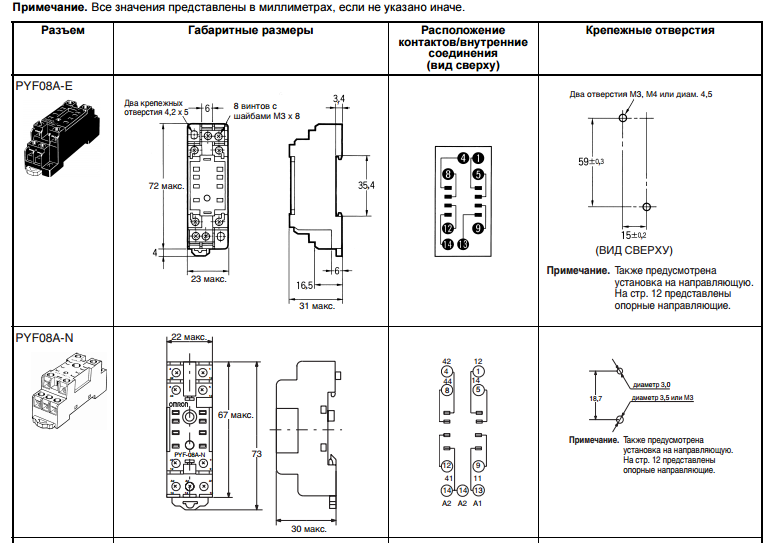

Тип клеммных колодокPYF08A, PYF08A-E |
|
|
||
|
C креплением на DIN-рейку (35мм) или монтажную поверхность |
||||
