Галетный, кулачковый переключатели серии SC, на семь положений, предназначены для ручной коммутации токовых цепей, специально для включения и отключения контрольно измерительных приборов по схеме звезда и треугольник контролируя линейное и межфазное напряжение. Также схема коммутации кулачковых переключателей может применяются в качестве: переключателей в ящиках управления, распределительных щитах, стабилизаторах сетевого напряжения в станках, оборудовании и промышленной аппаратуре переменного тока частотой 50Гц, напряжением до 660В или постоянного тока напряжением до 400В.

Переключатель имеет 7 положений и щитовое крепление и монтируется на переднюю панель щитка 4 винтами. Винтовые зажимы для подключения проводов обеспечивают их надежную фиксацию. Крепление переключающей рукоятки на передней панели к корпусу одним болтом обеспечивает быстрый съем и быстрый монтаж кулачкового переключателя на переднюю панель щита. Применение на контактах композита серебра–оксид кадмия позволяет использовать кулачковые переключатели для прямого управления мощными электрическими нагрузками.

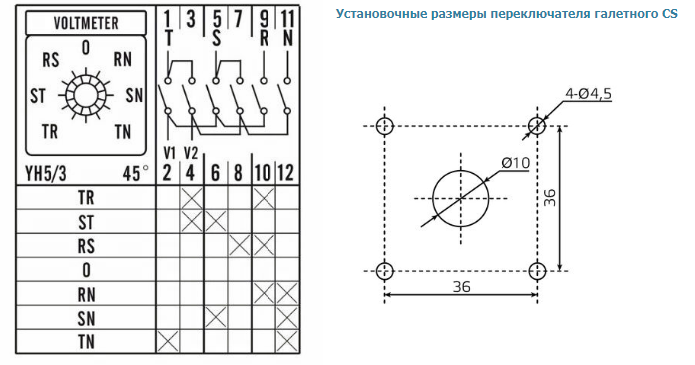

Схема подключения универсального переключателя серии CS

Схема переключателя:
