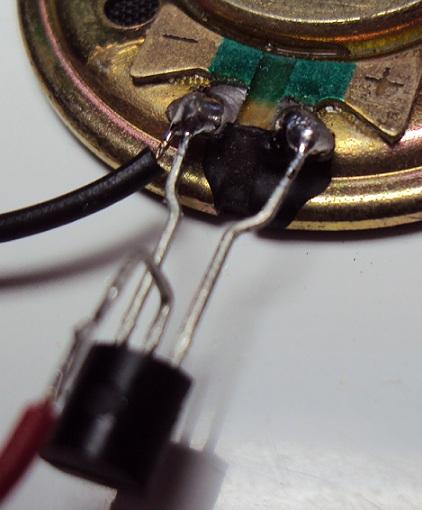

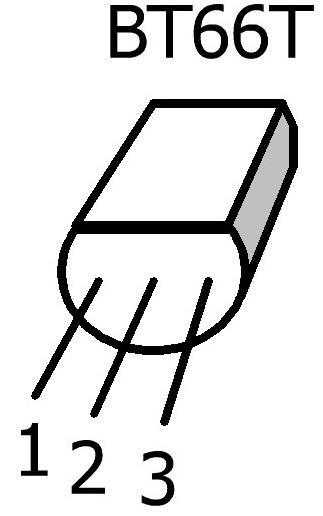

   В данном наборе представлена схема очень простого в сборке музыкального звонка. Схема (рис.1) настолько проста, что для её сборки не требуется монтажной или печатной платы. Монтаж микросхемы, которая внешне очень похожа на транзистор, производится на контактных площадках динамика, помеченных знаками «плюс» и «минус». Соответственно «минус» питания и вывод 1 микросхемы припаиваются к «минусовой» площадке, а вывод 3 - к плюсовой (фото 1). При подключении питания соблюдайте полярность! На рис.2 нумерация выводов микросхемы (на фото площадка с маркировкой микросхемы внизу, вывод 2 идёт на кнопку). Кнопка может быть любая.

 Недостатком схемы на рис.1 является невысокая громкость звучания    мелодии. Громкость можно добавить включением в схему усилителя на транзисторе КТ315 (рис.3). Схема собрана навесным монтажом на выводах динамика. К «минусовому» выводу припаян «минус» питания и вывод 1 микросхемы, к «плюсовому» - эмиттер КТ315. База транзистора соединена   с выводом 3 микросхемы, коллектор спаян с выводом 2 микросхемы и проводом на кнопку звонка.

Комплектация выбирается перед тем как положить набор в корзину.

    Помните: во избежание выхода из строя элементов схемы,

  время непрерывной пайки одной точки не должно

  превышать трёх секунд.
