Описание Контроллер температуры TC4Y-14R Autonics

Компактный терморегулятор TC4Y-14R Autonics для сушильных шкафов, фасовочного оборудования, для обогревателей, печей до 1000 градусов производит оптимальное регулирование температуры за счет применения продвинутого алгоритма автоматической настройки ПИД-регулирования, производящего быстрой интервал на Выход на твердотельного реле.

Также предусмотрен и релейный выход в одном контроллере: Светодиодный дисплей закрыт полукруглым стеклом, который существенно улучшает удобочитаемость показаний под разными углами обзора. Сокращенная конструкция корпуса контроллер стал компактнее и позволяет устанавливать в проемы холодильных регуляторов с размерами 72х36мм.

Установлен один дисплей с возможность индикации текущей температуры и установленной.

Технические параметры терморегулятора TC4:



Окно терморегулятора в корпус с отверстием: 72х38мм

Напряжение питание: 100-240VAC  5 Ватт

Семи сегментный светодиодный индикатор 7х15 мм

Температура измерения от -50 до 999 градусов

Тип датчика: термопара тип K(CA), термопара тип J(IC), платиновое термосопротивление Pt100, медное сопротивление 50М

Точность до: 0.5%

Исполнительный выход (переключается программно): релейный на 3а или твердотельное реле SSR 12VDC 20mA

Аварийный выход Alarm:

Терморегулятор с функцией на охлаждение или на нагрев

Погрешность регулятора температуры не более 0,5% или 1 градуса

Выходное напряжение на SSR / твердотельное реле: 12VDC

Метод управления: Дискретное управление (вкл/выкл) и П, ПИ, ПИД регулирование Гистерезис (верхний и нижний предел срабатывания): 1 - 100 градусов Время интегрирования: 9 - 999 сек Время дифференцирования: 9 - 999 сек Цикл управления: 0.5 - 120 сек Время измерения: 100 мс

Рабочая температура: -10 +50 градусов

Влажность: 35 - 85%

Вес не более 190 грамм

Товар сертифицирован: ГОСТ Р



Описание и расположение органов управления:

1.  Здесь отображено текущее значение температуры (PV)   Режим “РАБОТА”: Здесь отображено текущее значение температуры (PV)  Режим установки параметра: Отображение значений параметра или параметров настройки 2. Индикатор отклонения, Индикатор автоматической настройки . С помощью светодиодных индикаторов отображаются отклонения фактической температуры (PV) в зависимости от установленной температуры (SV)№ Отклонение PV по температуре Отображение отклонения 1 Более 2°C индикатор ВКЛ.2 Менее ±2°C индикатор ВКЛ.3 Ниже -2°C индикатор ВКЛ.Индикаторы отклонений (, , ) мигают раз в 1 с при выполнении автонастройки.3. Индикатор установки температуры (SV)Чтобы посмотреть или изменить текущее установленное значение температуры (PV), необходимо один раз нажать любую клавишу на передней панели. Загорится индикатор SV, и начнет мигать текущее установленное значение температуры.4. Индикатор единиц измерения температуры (°C/°F)  отображает текущие единицы измерения температур

5. Индикатор выхода управления/ аварийной сигнализации ВЫХОД:  горит, если включен главный выход управления   В режимах циклического (CYCLE) или фазового (PHASE) управления выходом ТТР индикатор включится при отклонении от измеряемого значения MV на 3,0%. (кроме моделей постоянного тока) AL1/AL2:  Индикаторы AL1 (вых. сигнализации 1) и AL2 (вых. сигнализации 2): горят, если выходы сигнализации 1 и 2 включены 6.  клавиша Служит для входа в режим настройки параметров, переключения в рабочий режим (RUN), изменения параметров и сохранения уставок. 7. Чувствительности В режиме изменения установок служат для выбора числа и изменения числового значения 8. Функциональная клавиша Нажать   клавиши и удерживать 3 секунды чтобы задействовать функцию (РАБОТА/ОСТАНОВ, отмена выхода сигнализации, автонастройка), установленную во внутренних параметрах. Нажать   клавиши одновременно режиме настройки установки для переключения цифр.

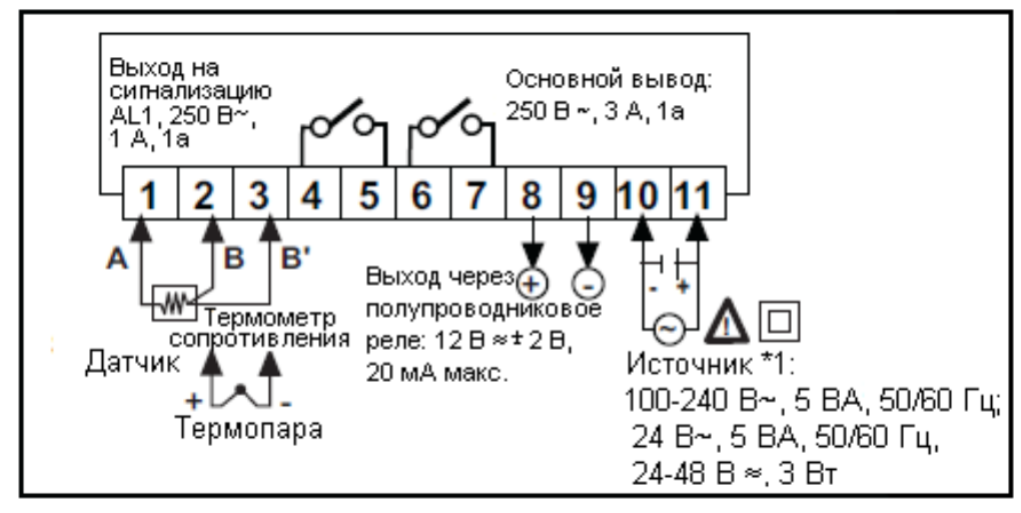

Схема подключения терморегулятора TC4:

схема подключения терморегулятора к твердотельному реле:

Осуществляется высокоточное и эффективное регулирование температуры. Данный режим характеризуется усовершенствованной функцией контроля помех (контроль перехода через ноль). Режим фазового управления твердотельного реле SSR Режим, при котором нагрузка регулируется за счет регулирования фазы в половине периода синусоиды. Доступна функция последовательного контроля. Для такого режима необходимо использовать реле ТТР мгновенного переключения. При выборе режима фазового или циклического управления для нагрузки и температурного контроллера необходимо использовать одинаковый источник питания. При выборе типа ПИД-регулятора и режимов, предусматривающих фазовое/циклическое управление на выходе, настройка цикла управления невозможна. Функция ручного сброса терморегулятора В случае выбора режима управления П-  и ПД- существует определенная разность температур даже после достижения PV  стабильного как время нарастания и спада температуры нагревателя не одинаковы вследствие температурных свойств объектов, таких как теплоемкость и теплопроизводительность. Эта разность температур называется смещением,  а функция ручного сброса предназначена для установки погрешности смещения.

Схема монтажа:



Видео обзор настройки терморегулятора;
