Переключатели фаз ПФ-40А предназначены для питания однофазных устройств напряжением с заданными параметрами, а также для защиты от перепадов напряжения, превышающего допустимое, и индикации среднеквадратичного напряжения на нагрузке или на входящих фазах. Прибор представляет собой микропроцессорное устройство, управляющее электромагнитными реле. Микропроцессор производит необходимые измерения параметров трехфазной электросети и сравнивает с параметрами, заданными потребителем в настройках. Если параметры хотя бы одной фазы соответствуют заданным, то на выход подается необходимое напряжение, если на всех трех фазах напряжение не соответствует заданному в параметрах, то на выход напряжение не подается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

7. Корпус прибора со стандартным креплением на DIN рейку, занимает место, эквивалентное шести стандартным токовым автоматам.

ПАРАМЕТРЫ, ЗАДАВАЕМЫЕ ПОЛЬЗОВАТЕЛЕМ

1. РАБ - при выборе этого параметра, прибор отображает на экране напряжение рабочей фазы, которая подается на выход, а индикация этой фазы осуществляется соответствующим светодиодом.

2. ABC - при выборе этого параметра, прибор поочередно через несколько секунд отображает на экране напряжение каждой из фаз, индикация соответствующей фазы осуществляется светодиодом.

• А  - вольтметр будет индицировать напряжение только фазы А.

• В  - вольтметр будет индицировать напряжение только фазы В.

• С  - вольтметр будет индицировать напряжение только фазы C.

6. УПР - установка приоритета фазы. Приоритет может быть отключен (ПР.Н) или выбрана одна из фаз (ПР.А, ПР.В, ПР.С). Если приоритет фазы установлен, и эта фаза не в норме, то происходит переключение на фазу, которая в норме. Затем, когда параметры приоритетной фазы приходят в норму, через время, заданное в параметре ВРЕ , происходит переключение на приоритетную фазу.

7. НП - установка нижнего предела напряжения каждой из фаз. Если напряжение ниже заданного, то происходит переключение на другую фазу или отключение нагрузки, если остальные фазы не в норме. Диапазон установок: 130 - 215 Вольт.

8. УВП - установка верхнего предела напряжения каждой из фаз. Если напряжение выше заданного, то происходит переключение на другую фазу или отключение нагрузки, если остальные фазы не в норме. Диапазон установок: 225 - 300 Вольт.

9. ВРЕ - устанавливается время, через которое включится выходное реле после того, как параметры пришли в норму (после отключения всех трех фаз), а также при включении устройства, когда параметры сети в норме. Диапазон установок: 5 - 300 секунд, с дискретностью 5 секунд (1)(см. Рекомендации на обороте).

10. ЗСН - время задержки переключения на другую фазу или отключения нагрузки, если напряжение этой фазы опускается ниже заданного. Диапазон установки: 0 - 20 секунд (для ПФ-40); 0 - 5 секунд (для ПФ-60,80), с дискретностью 1 секунда. Рекомендовано не менее 1 секунды.

11. ЗСВ - время задержки переключения на другую фазу или отключения нагрузки, если напряжение одной из фаз поднимается выше допустимого. Диапазон установок: 0 - 5 секунд, с дискретностью 1 секунда.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Прибор работоспособен (способен коммутировать нагрузку) при наличии хотя бы одной фазы на входе, при условии, что ее напряжение не ниже 200 Вольт (для ПФ-40А), или 180 Вольт (для ПФ-60А и ПФ-80А).

При подаче напряжения на прибор происходит отработка параметров, заданных ранее. Мигающие светодиоды индикации фаз свидетельствуют о том, что на выходе отсутствует напряжение. После отработки параметра ВРЕ , если остальные параметры в норме, светодиод перестает мигать и напряжение подается на выход. При переключении с фазы на фазу происходит проверка на залипание контактов реле, о чем свидетельствует кратковременная засветка всех 3х светодиодов, индицирующих фазы. Если есть залипание, все 3 светодиода светятся постоянно, и переключение фаз не происходит. В этом случае необходимо принять меры по устранению неисправности.

Для задания или изменения нужных параметров необходимо нажать кнопку W и выбрать из меню параметр, который необходимо изменить. Выбрать параметр можно двумя способами. Первый: несколько раз нажимать кнопку W до появления необходимого параметра. Второй: нажать и удерживать кнопку W , параметры будут высвечиваться по очереди: РАБ, АВС, А, В, С, УПР, УНП, УВП, ВРЕ, ЗСН, ЗСВ. Для выбора необходимо отпустить кнопку в момент индикации нужного параметра.

Выбранный параметр необходимо подтвердить, нажав кнопку X . Если выбран параметр индикации (РАБ, АВС, А, В, С), то после нажатия кнопки X система сразу перейдет в основной режим работы с выбранным режимом индикации. Если выбран настраиваемый параметр (УПР, УНП, УВП, ВРЕ, ЗСН, ЗСВ), то после подтверждения появляется значение параметра. Далее кнопкой “+” ( W ) значение можно увеличить, а кнопкой “-” ( X ) уменьшить. Кнопки можно нажимать несколько раз, увеличивая или уменьшая число на единицу с каждым нажатием, или нажать и удерживать. В этом случае число будет увеличиваться или уменьшаться автоматически до тех пор, пока кнопка не будет отпущена, или не будет достигнут нижний или верхний предел. Выбрав нужное значение параметра, необходимо подождать 6 секунд. Выбранное значение будет сохранено в энергонезависимой памяти, а система перейдет в основной режим. Во всех случаях после последнего отпускания любой из кнопок W или X система через 6 секунд переходит в основной режим (контроль параметров, заданных ранее, и индикации текущего значения напряжения). Настройку параметров можно производить при напряжении на входе прибора от 40 до 430 Вольт.

РЕКОМЕНДАЦИИ:

1. Для холодильников и систем, в которых присутствуют компрессоры малой мощности, значение параметра ВРЕ необходимо устанавливать не меньше 300 сек. (5 мин).

2. Сохраните данную инструкцию.

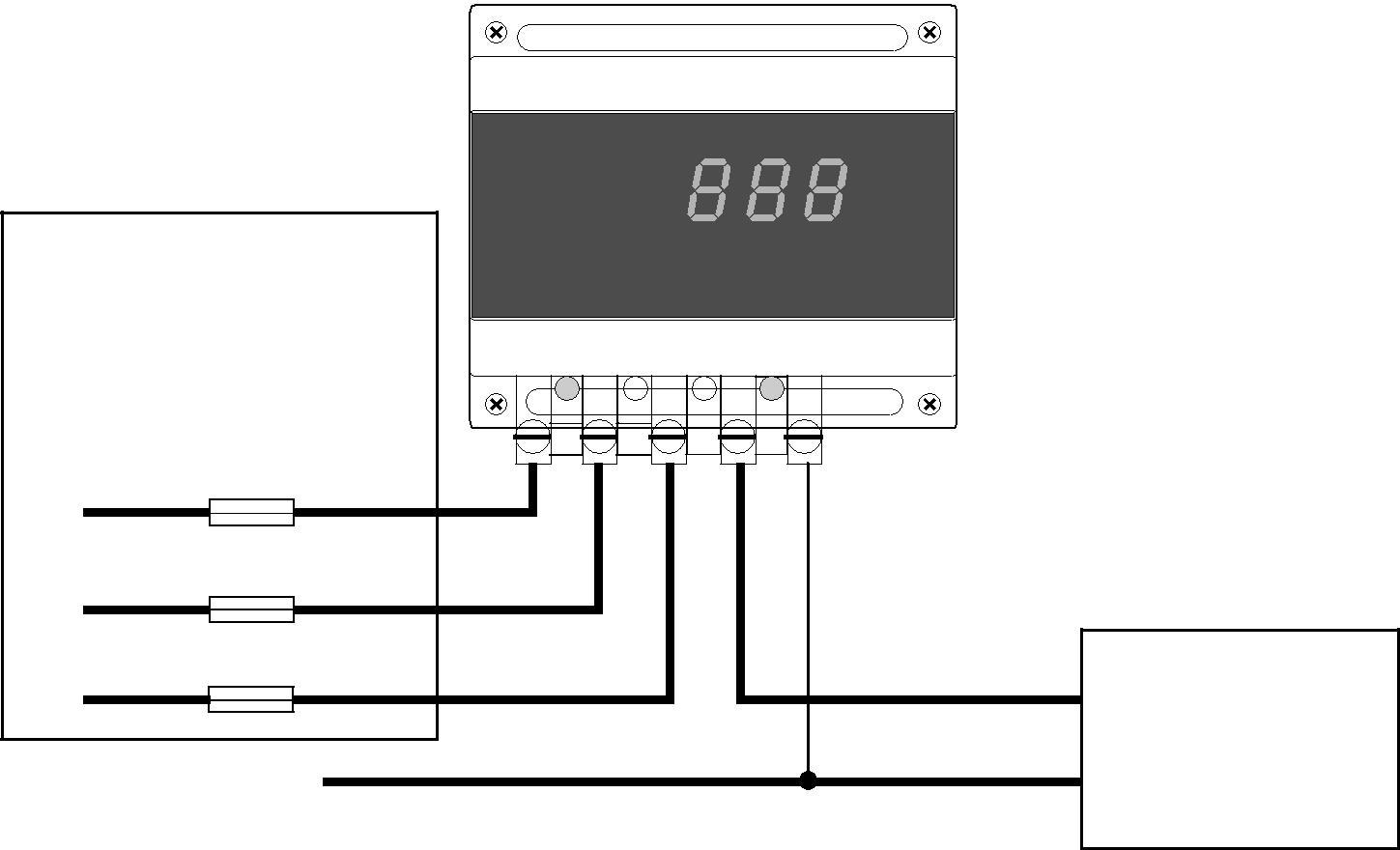

Рис. 1. Схема подключения прибора ПФ-40А к 3х фазной электросети.

2

Подключение прибора необходимо производить медным монолитным проводом сечением 4 - 6 мм .

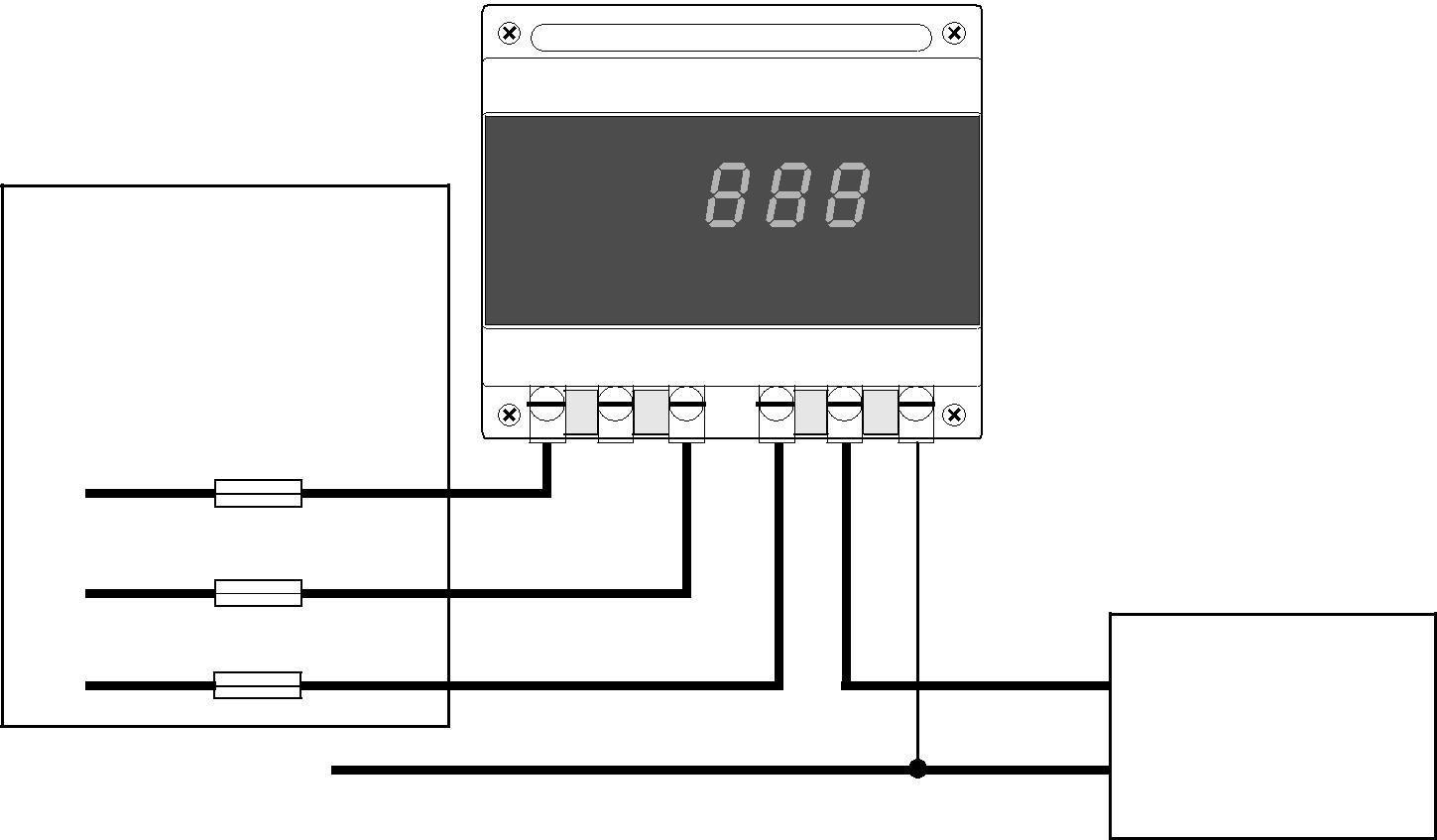

Рис. 2. Схема подключения приборов ПФ-40А к 3х фазной электросети.

Подключение прибора необходимо производить медным монолитным проводом сечением, соответствующим току, потребляемому нагрузкой. Клеммник прибора позволяет подключать провода сечением не более 16мм2. Подключение прибора многожильным проводом метелкой в клеммник недопустимо. Клемма 0 служит для питания самого прибора и подключение к ней можно производить проводом минимального сечения, но не менее 0,5мм2
