Описание Радиоконструктор 011, Усилитель мощности на микросхеме TDA2003



Начинающим         Усилитель мощности НЧ на TDA2003.        (011)

 Рассмотрим простой усилитель на микросхеме  TDA2003 (рис.2), которая представляет собой усилитель мощности низкой частоты с номинальной выходной мощностью 10Вт на нагрузке 2 Ом, 5Вт на нагрузке 4Ом, 2,5Вт на нагрузке 8Ом,  диапазон рабочих частот  20-20000 Гц. Усилитель имеет встроенную тепловую защиту и защиту от коротких замыканий на выходе. Преимущества данной микросхемы для начальных экспериментов заключаются в небольшом количестве дополнительных элементов, но достаточных для первых экспериментов по наладке усилителя, небольшом токе потребления, некритичен к источнику питания ( ток около 1 ампера, а напряжение питания при рекомендуемом 13,5 В может лежать в пределе от 8 до 16,5 В), микросхема проста в установке на плату, креплении на радиатор, допускает кратковременную работу при температуре корпуса до 100 градусов.

Для нормальной эксплуатации усилителя микросхему необходимо установить на алюминиевый радиатор, предварительно нанеся на место контакта микросхемы с радиатором теплопроводящую пасту КПТ-8. Для регулировки уровня входного сигнала необходимо добавить к входу схемы переменный резистор (рис.2). Если уровень входного сигнала может превысить 1 вольт, микросхема может выйти из строя.       В этом случае установка регулятора громкости перед усилителем обязательна. При желании увеличить отдачу усилителя необходимо увеличить площадь радиатора до 200 – 400 см2 и ёмкость выходного электролитического конденсатора С4 до 1000 – 2200МкФ. Во избежание выхода из строя микросхемы и электролитических конденсаторов, соблюдайте полярность при подключении             .                                                                   источника питания. Перед подключением       .                                                                   питания убедитесь, что схема собрана              .                                                                                            правильно, нет спаек между соседними                .                                                                   элементами.

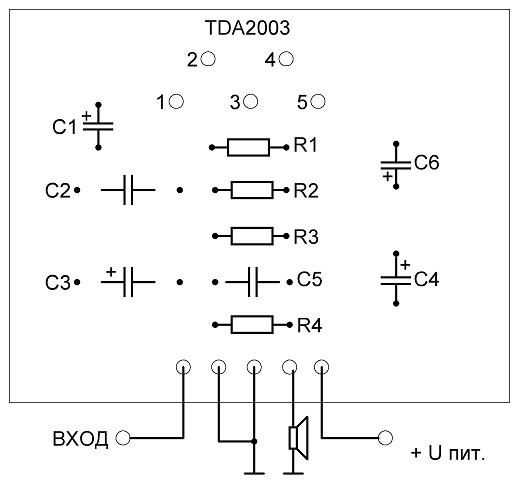

                                                                   Слева показано расположение элементов на

                                                                   печатной плате (вид со стороны деталей) и

                                                                   назначение выводов. Переменный резистор-

                                                                   регулятор громкости устанавливается перед

                                                                   входом усилителя.



Комплектация выбирается перед тем как положить набор в корзину.

Содержание набора пакет № 011:

1.  Микросхема TDA2003,
2.  Печатная плата,







3.  Резисторы постоянные:

R1 – 39 Ом (Ор/Бел/Чёрн),

R2 – 1k (Кч/Ч/Кр),
  R3 – 10 Ом (Кч/Ч/Ч),
   R4 – 1 Ом  (Кч/Ч/Зол.),
4.  Конденсаторы:
      С1 – 10 МкФ,
      С2 – 39ПФ,

      С3, С7 – 100 МкФ (2 шт.),
      С4 – 470 МкФ,
      С5, С6 – 0,1 МкФ (104) (2 шт.).
5. Схема и описание.

   Содержание набора коробка  № 011:

1.  Микросхема TDA2003,

2.  Печатная плата,

3.  Радиатор для микросхемы с винтом,

4.  Переменный резистор (регулятор громкости 10 -100к),

5.  Термопаста КПТ-8,

6.  Набор монтажных проводов,

7.  Резисторы постоянные:

      R1 – 39 Ом (36 – 43 Ом) (Ор/Бел/Чёрн),

      R2 – 1k (910 Ом – 1,2к) (Кч/Ч/Кр),

      R3 – 10 Ом (9,1 – 12 Ом) (Кч/Ч/Ч),

      R4 – 1 Ом (1 – 1,2 Ом) (Кч/Ч/Зол.),

8.  Конденсаторы:

      С1 – 10 МкФ 25В,

      С2 – 39ПФ (36-47ПФ),

      С3, С7 – 100 МкФ 25В,

      С4 – 470 МкФ 25В,

      С5, С6 – 0,1 МкФ (104),

9. Схема и описание конструктора.
