Усилитель мощности на микросхеме TDA2003 (006)

Артикул: 006

Главная » Каталог товаров » Радиоконструкторы » Усилитель мощности на микросхеме TDA2003 (006)
Усилитель мощности на микросхеме TDA2003 (006)
Другие фото Усилитель мощности на микросхеме TDA2003 (006)
  • Цена сейчас: 450,0 рублей
Варианты доставки

Описание Усилитель мощности на микросхеме TDA2003 (006)


Начинающим                                 Усилитель мощности низкой частоты на К174УН14 (TDA2003).                           (006)

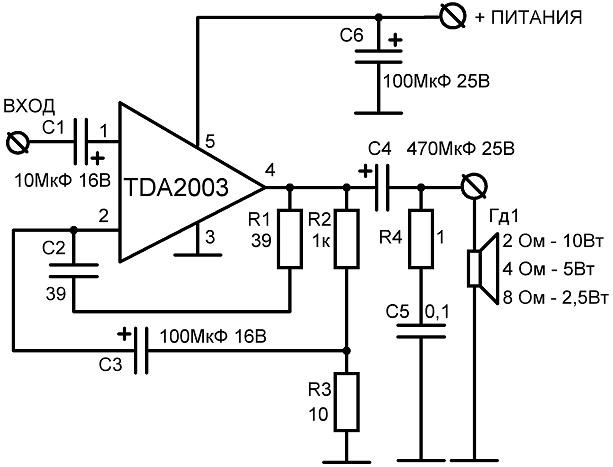

            Для начальных экспериментов рассмотрим простой усилитель на микросхеме  К174УН14 (аналог - TDA2003), которая представляет собой усилитель мощности низкой частоты с номинальной выходной мощностью 10Вт на нагрузке 2 Ом, 5Вт на нагрузке 4Ом, 2,5Вт на нагрузке 8Ом,  диапазон рабочих частот  20-20000 Гц. Усилитель имеет встроенную тепловую защиту и защиту от коротких замыканий на выходе. Преимущества данной микросхемы для начальных экспериментов заключаются в небольшом количестве дополнительных элементов, но достаточных для первых экспериментов по наладке усилителя, небольшом токе потребления, некритичен к источнику питания ( ток около 1 ампера, а напряжение питания при рекомендуемом 13,5 В может лежать в пределе от 8 до 16,5 В), микросхема проста в установке на плату, креплении на радиатор, допускает кратковременную работу при температуре корпуса до 100 градусов. Рассмотрим принципиальную схему на рис.1. Входной сигнал с уровнем 20-50 мВ подаётся на электролитический конденсатор гальванической развязки С1 емкостью 10 МкФ, с которого поступает на неинвертирующий вход                (в микросхемах усилителей часто встречается понятие инвертирующий и неинвертирующий вход. Разница между ними заключается в том, что нарастание положительной полуволны входного сигнала (ножка 1)  приводит к нарастанию положительной полуволны усиленного сигнала на выходе (ножка 4). Такой вход называется неинвертирующим. Если входной сигнал подключить к инвертирующему входу, в нашем случае это ножка под номером 2, то положительная полуволна входного сигнала приведёт к возникновению на выходе микросхемы, ножка 4, отрицательной полуволны) микросхемы (первая ножка), после усиления сигнал поступает на 4 ножку микросхемы (выход), далее через электролитический конденсатор гальванической развязки С4 ёмкостью 470МкФ на акустический динамик Гд1. Назначение элементов схемы: Конденсаторы С1 и С4 служат для гальванической развязки постоянных напряжений входных и выходных цепей с напряжениями входа и выхода микросхемы, пропуская через себя только переменную составляющую сигнала. 3 ножка микросхемы – минус питания (выводы всех элементов, обозначенных по схеме значком «земля» (перевёрнутая буква Т) соединяются между собой и являются общим проводом для входа, выхода и минусовой клеммы источника питания). 5 ножка – плюс источника питания. Конденсатор С6 электролитический ёмкостью 100Мкф предназначен для фильтрации низкочастотных помех, поступающих по цепи питания на микросхему. Выводы всех фильтрующих конденсаторов во всех схемах (при изготовлении других монтажных конструкций) желательно максимально возможно приближать к объекту электропитания (в нашем случае микросхеме). В схеме присутствуют элементы обратной связи: R2, R3, C3 (в случае возбуждения на высоких частотах дополнительно вводится цепочка R1, C2). Для нормальной эксплуатации усилителя микросхему необходимо установить на алюминиевый радиатор площадью не менее 100 см,2 предварительно нанеся на место контакта микросхемы с радиатором теплопроводящую пасту КПТ-8. Если необходимо собрать стереофонический усилитель, то надо будет собрать ещё один такой же усилитель. Для регулировки уровня входного сигнала необходимо добавить к входу схемы переменный резистор (рис.2). Если уровень входного сигнала может превысить 1 вольт, микросхема может выйти из строя.       В этом случае установка регулятора громкости перед усилителем обязательна. При желании увеличить отдачу усилителя при использовании динамика с меньшим сопротивлением или нескольких, параллельно соединённых (но не менее 2 Ом общим сопротивлением), необходимо увеличить площадь радиатора до 200 – 400 см2 и ёмкость выходного электролитического конденсатора С4 до 1000 – 2200МкФ. Во избежание выхода из строя микросхемы и электролитических конденсаторов, соблюдайте полярность при подключении источника питания. Перед подключением питания убедитесь, что схема собрана правильно, нет спаек между соседними элементами.







ВЫПУСК 006.

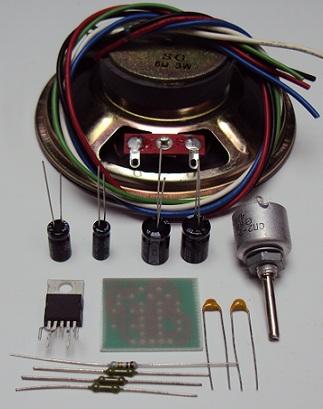

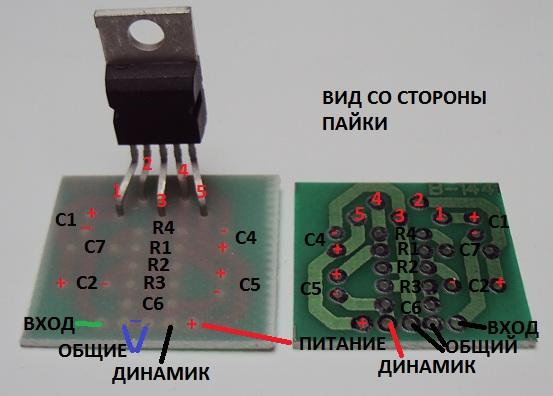

Усилитель низкой частоты                                                на микросхеме К174УН14 (TDA2003).


      1.  Микросхема TDA2003,

2.  Печатная плата,

3.  Радиатор для микросхемы,

4.  Динамик,

5.  Конденсаторы,

6.  Резисторы постоянные,

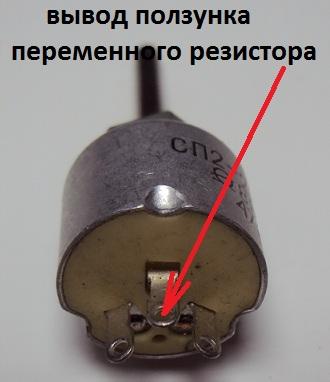

7.  Переменный резистор,

8.  Теплопроводящая паста КПТ-8,

9.  Винт с гайкой (для радиатора),

10. Монтажные провода,

11. Схема и описание,

12. Контейнер для радиодеталей.




























ВАРИАНТ 006.

УНЧ на микросхеме К174УН14 (TDA2003).

В набор входит:

1.  Микросхема К174УН14 (TDA2003),

2.  Печатная плата,

3.  Радиатор для микросхемы,

4.  Винт и гайка М3 (или саморез),

5.  Динамик,

6.  Переменный резистор (10 – 47к),

7.  Теплопроводящая паста КПТ-8,

8.  Набор монтажных проводов,

9.  Пластиковый контейнер с радиодеталями,

10. Резисторы постоянные:

      R1 – 39 Ом (36 – 43 Ом),

      R2 – 1k (910 Ом – 1,2к),

      R3 – 10 Ом (9,1 – 12 Ом),

      R4 – 1 Ом (1 – 1,2 Ом),

11.  Конденсаторы:

      С1 – 10 МкФ 16(25)В,

      С2 – 39ПФ (36-43ПФ),

      С3 – 100 МкФ 16(25)В,

      С4 – 470 МкФ 25(35)В,

      С5 – 0,1 Мкф  (0,047 – 0,22 МкФ)

      С6 – 100 МкФ 25(35)В,

12.  Схема и описание конструктора.
