Начинающим                                         Радиоприёмник на микросхеме TA8164Р.                                                        (004)



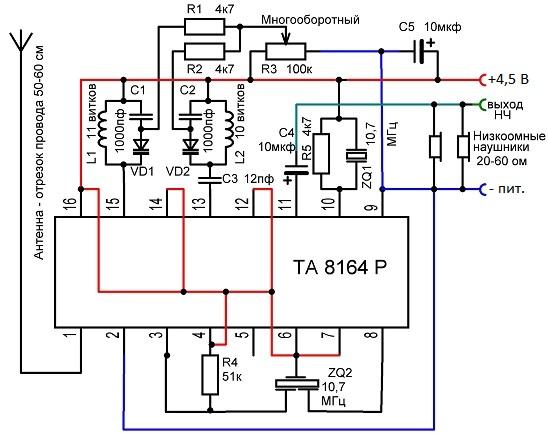

    Полная схема  приемника исполнена на двух микросхемах и одном транзисторе.  Транзистор VT1 КТ315 выполняет роль усилителя высоких частот (УВЧ) в случае отсутствия вблизи передатчиков вещания. Микросхема DA2 TDA7052 служит усилителем низких частот (УНЧ) для прослушивания принимаемых станций на громкоговоритель (динамик). Эта микросхема выбрана в качестве УНЧ потому, что у неё много преимуществ: она имеет минимальное количество внешних элементов (деталей обвязки), питается от низкого напряжения и имеет широкий диапазон питающего напряжения (от 3 до 18 вольт), имеет достаточную мощность выхода (около 1 Вт), низкую потребляемую мощность, защиту от короткого замыкания, высокую стабильность в работе и отсутствие радиатора. В случае наличия рядом мощных ретрансляторов и приёма на наушники, микросхема TA8164Р может использоваться как самостоятельный приёмник. Приёмник на этой микросхеме ( рис. 1)  имеет меньшее количество внешних элементов, чем приёмник на микросхеме TDA7021 (вариант набора 003), но от этого не менее сложен в сборке и настройке, так как в состав внешних элементов входит не один (входной), а два – входной L1C1VD1 и гетеродинный L2C2VD2 контуры с соответствующими органами управления R1, R2, R3 и настройками катушек контуров,  и имеет лучшие характеристики в том числе, благодаря наличию дополнительного контура гетеродина, кварцевого резонатора (дискриминатора) ZQ1 и кварцевого полосового фильтра ZQ2. Начнём рассмотрение схемы приёмника. Питание микросхемы подаётся: «плюс» на 4, 6, 7, 12, 14, 16 выводы, «минус» - на 2 и 9 выводы. Напряжение питания может лежать  в пределах 1,8 – 7 вольт, потребляемый ток – не более 17 мА. Выходное напряжение – 70 мВ. Сигнал принимаемой станции с антенны подаётся на 1 вывод микросхемы (для уменьшения влияния внешних факторов можно подключить антенну ко входу микросхемы через разделительный конденсатор ёмкостью 100 -120 пФ), чувствительность приёмника – 5 мкВ (напряжение, наводимое в антенне, необходимое для нормальной работы приёмника). В данной схемы применяется электронная настройка на принимаемую радиостанцию, то есть вместо конденсатора переменной ёмкости в схеме используются варикапы полупроводниковый диод, работа которого основана на зависимости барьерной ёмкости p-n перехода от обратного напряжения. Варикап проверяется омметром как обычный диод, но отличается от него тем, что если к нему приложить обратное напряжение, то ёмкость закрытого перехода зависит от величины приложенного напряжения. Минусом реализации такой схемы управления настройкой является незначительность перекрываемого диапазона частот ввиду относительно небольшого изменения ёмкости перехода. Плюсом данной схемы является одновременное управление входного и гетеродинного контуров, что расширяет возможность перестройки приёмника по выбранному диапазону (например 88 – 108 МГц). Возможности микросхемы позволяют построить приёмник в диапазоне 40 – 200 МГц. Всё зависит от параметров контуров: уменьшая ёмкость конденсаторов С1, С2 и количество витков катушек L1, L2 сдвигается диапазон приёма в сторону увеличения частоты приёма, увеличиваете ёмкости и количество витков – частота приёма снижается. В стандартных схемах включения вместо дискриминатора ZQ1 применяется колебательный контур, состоящий из постоянного конденсатора ёмкостью 220 пФ и перестраиваемой катушки (14 витков) с ферритовым сердечником диаметром 2,8 мм и длиной 12 мм, настраиваемый на частоту 10,7 МГц. Для упрощения настройки приёмника в нашем варианте исполнения этот контур заменён кварцевым резонатором (дискриминатором) ZQ1 10,7 МГц. В случае трудностей с приобретением такого дискриминатора, можно использовать кварцевый фильтр на такую же частоту, подключив его в схему, используя средний и один из крайних выводов или только крайние.  Электролитический конденсатор С5 – сглаживающий конденсатор питания. Конденсатор С4 служит для гальванической развязки выхода микросхемы (вывод 11) и нагрузкой (в нашем случае наушников). Катушка L1, конденсатор С1 и варикап VD1 образуют входной контур, управляемый варикапом, который в свою очередь управляется обратно приложенным напряжением через цепочку резисторов R1,R3. Резистор R1 являются ограничительными, а R3 выступает в роли делителя напряжения от нуля до напряжения источника питания. Катушка L1 бескаркасная, мотается медным проводом типа ПЭВ диаметром 0,35 – 0,5 мм на оправке (хвостовике сверла) диаметром 3 – 4 мм и содержит 11 витков. Катушка L2, конденсатор С2 и варикап VD2 образуют гетеродинный контур, управляемый варикапом, который управляется обратно приложенным напряжением через резисторы R2 и R3 (R2 – ограничительный, R3 – делитель напряжения).                                                                                      Изменением положения движка резистора R3 происходит одновременное изменение параметров входного и гетеродинного контуров за счёт изменения ёмкости варикапов. Раздвигая и сдвигая витки катушки L2, изменяется диапазон приёма (раздвигая – увеличивается частота). Раздвигая и сдвигая витки входной катушки L1 необходимо добиться максимального качества приёма. Категорически нельзя путать полярность подключения питания даже на очень короткое время, что приводит к выходу микросхемы, других полупроводниковых приборов и электролитических конденсаторов из строя.

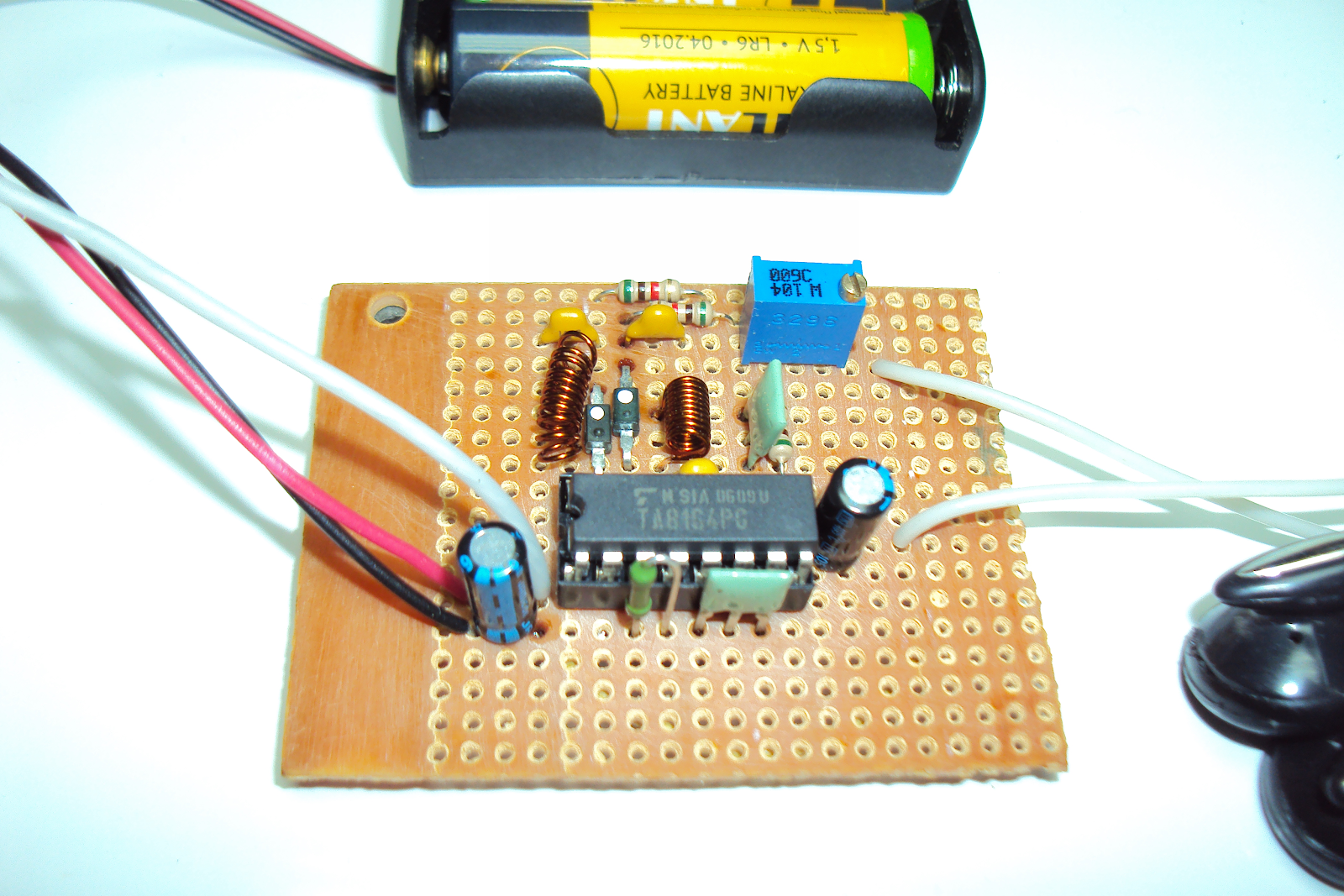

         Собранная схема заработала сразу. Настроившись на радиостанцию пришлось подстроить входной контур по качеству принимаемого сигнала. Изменение положения и количества витков катушки гетеродина L2 приводит к значительному изменению частоты приёма В наушниках должен быть слышен характерный радиоприёму слабый шум. Исходя из того, что выход приёмника монофонический, а наушники стереофонические,  есть вариант параллельного (в гнезде наушников замыкаются между собой правый и левый выходы как один и используется общий вывод, соединяемый с минусом питания) или последовательного (в гнезде общий провод не используется, а отводы делаются от правого и левого выхода) соединения капсюлей головных телефонов. Если всё сделано правильно и приёмник работает, изменением положения переменного резистора R3 меняем напряжения на варикапах, изменяя их ёмкость и добиваемся настройки приёмника на различные радиостанции. Для того, чтобы была возможность прослушивания с большей громкостью или на динамик, необходимо доработать схему, добавив к ней регулятор громкости и усилитель низкой частоты (УНЧ). Схема с УНЧ на рис.2 . Общее описание микросхемы TDA7052 приводилось выше. Вся схема не показана, а только та часть, которая подлежит доработке. Динамик подключается к 5 и 8 выводам, «плюс» питания  к 1 выводу, «минус» (общий) к 3 и 6 выводам, 4 и 7 выводы не используются. C6 – гальваническая развязка входа, R6 – регулятор громкости (на месте наушников). В комплект конструктора входят панельки для микросхем. Они предназначены для защиты микросхем от электростатического воздействия на во время монтажа внешних деталей. Микросхема устанавливается в панель в последнюю очередь, соблюдая правильность установки ключа микросхемы (первого вывода) и соответствия ключу на панельке (он со стороны первого вывода микросхемы).

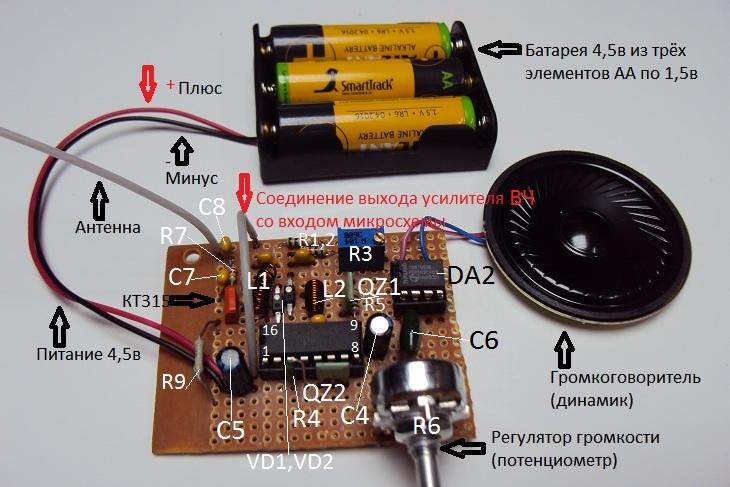

         Если в вашем районе слабый приём, можно увеличить длину антенны, а можно добавить к приёмнику усилитель высокой частоты (УВЧ). На рис.3 Показана схема УВЧ на транзисторе КТ315 (выделена более толстыми линиями). Напряжение питания поступает на транзистор через ограничительный резистор R8. Резисторы R7, R9 задают смещение транзистора. Сигнал с антенны через разделительный конденсатор С7 поступает на базу транзистора VT1. Усиленный сигнал             снимается с коллектора и через конденсатор С8 поступает на вход микросхемы.

Учитывая то, что в отличие от приёмника на микросхеме TDA7021, микросхема ТА8164Р работает в более широком диапазоне питающих напряжений, в представленном варианте применяется источник питания напряжением 4,5 В. Это позволяет в большем диапазоне изменять напряжение на варикапах, соответственно перекрывается больший диапазон частот.

Тумблер питания можно установить в разрыв плюсового провода (на фото красный).




ВЫПУСК 004.

Радиоприёмник УКВ-FM на микросхеме

ТА8164Р с электронной настройкой в трёх вариантах: на одной микросхеме с наушниками, с усилителем мощности НЧ на микросхеме TDA7052 и динамиком, с дополнительным усилителем высокой частоты (УВЧ) на транзисторе.
