Циклическое реле времени РВЦ-1М 24 220в
Другие фото Циклическое реле времени РВЦ-1М 24 220в
  • Цена сейчас: 2 000,0 рублей
Варианты доставки

Описание Циклическое реле времени РВЦ-1М 24 220в




Применение циклического таймера

Реле времени РВЦ-1М используется для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени, как реле поворотов, только с более длительными выдержками (паузы и импульса).



Конструкция таймера:

Прибор производится в модульном, пластмассовом корпусе на дин-рейку с передним расположением клеммников для коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле времени расположены: поворотный переключатель установки выдержки времени паузы «tпаузы», поворотный переключатель установки выдержки времени импульса «tимпульса», жёлтый индикатор срабатывания встроенного реле «», зеленый индикатор включения напряжения питания «U». На боковой поверхности расположен DIP-переключатель для выбора диапазона времени паузы (1, 2, 3 переключатели), диапазона времени импульса (4, 5, 6 переключатели) и диаграммы работы (7, 8 переключатели).



Работа реле времени:

Реле имеет 8 поддиапазонов выдержки времени паузы и 8 поддиапазонов выдержки времени импульса. Требуемая выдержка паузы (tп) устанавливается поворотным переключателем «tпаузы» в пересчете на временной диапазон выбранный DIP- переключателем.  Требуемая выдержка импульса (tи) устанавливается поворотным переключателем «tимпульса» в пересчете на временной диапазон выбранный DIP-переключателем.

Диаграмма алгоритма работы таймера устанавливается с помощью DIP-переключателей на боку корпуса.





Внимательно!!!: Смена диаграммы работы и множителей возможна только после снятия напряжения питания.



В отключенном состоянии замкнуты контакты исполнительного реле, № 15-16. После подачи напряжения питания загорается зеленый светодиод «U» и реле времени начинает отрабатывать выбранную диаграмму, во время отсчета установленной выдержки времени зеленый светодиод «U» моргает. При включении встроенного, исполнительного реле загорается жёлтый индикатор «» при этом замыкаются силовые контакты №15-18.





Характеристики:

  • Циклическое реле времени с раздельным регулированием времени канала включения и паузы

  • Диапазон выдержки времени от 1 секунды до 30 часов

  • Установка выдержек времени осуществляется с помощью двух поворотных декадных переключателей

  • 4 диаграммы работы

  • 1 переключающая группа контактов 5А/250В

  • Индикатор наличия питания и состояния исполнительного реле

  • Тонкий корпус шириной 13мм



Параметр

Ед. изм.

Значение

Напряжение питания

В

АСDC24/AC230

Диапазоны выдержки времени импульса и паузы



1-10с, 3-30с, 10-100с, 1-10мин, 3-30мин, 10-100мин, 1-

10ч, 3-30ч

Погрешность установки выдержки времени, не более

%

10

Погрешность отсчета выдержки времени, не более

%

2

Время повторной готовности, не более

с

0,1

Время воздействия управляющего сигнала, не менее

с

0,05

Диаграммы работы



7, 8, 9 и 10

Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)

А

5

Максимальное напряжение

В

400

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

1250/150

Максимальное напряжение между цепями питания и контактами реле

В

AC2000 (50Гц - 1мин)

Потребляемая мощность, не более

ВА

2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов



1 переключающая группа

Диапазон рабочих температур (по исполнениям)

0С

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения

0С

-40 ... +70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)



уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69



УХЛ4 и УХЛ2

Степень защиты по корпусу/по клеммам



IP40/IP20

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Относительная влажность воздуха

%

до 80 (при 250С)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

13х93х62

Масса не более

кг

0,065



ДИАГРАММЫ РАБОТЫ РЕЛЕ

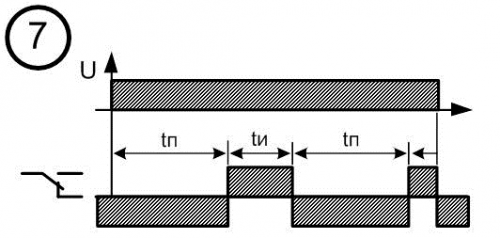

Диаграмма работы реле времени № 7

Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. Цикл повторяется до снятия напряжения питания.

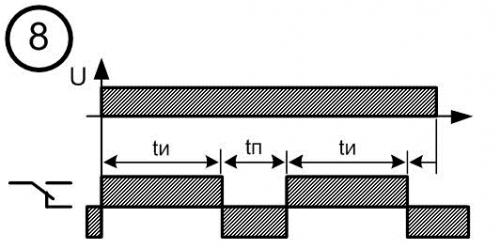

Диаграмма работы реле времени № 8

Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Цикл повторяется до снятия напряжения питания.

Диаграмма работы реле времени № 9

Циклическое реле с однократным циклом. При замыкании управляющего контакта начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается.

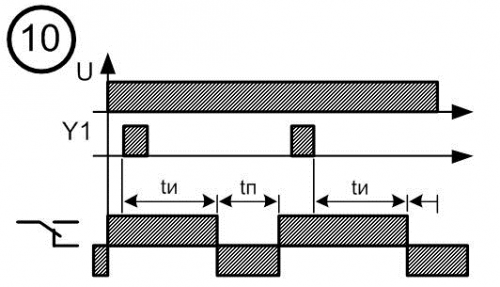

Диаграмма работы реле времени № 10

Циклическое реле с однократным циклом. При подаче напряжения питания исполнительное реле включается, отсчёт выдержки времени tи начинается после замыкания управляющего контакта, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается.



СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

Схема подключения РВЦ-1М

Напряжение питания АС230В подаётся на клеммы «А1» и «А2», ACDC24В на клеммы «+А3» и «А2». Команда внешнего управления подаётся на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «А1» или «+А3».

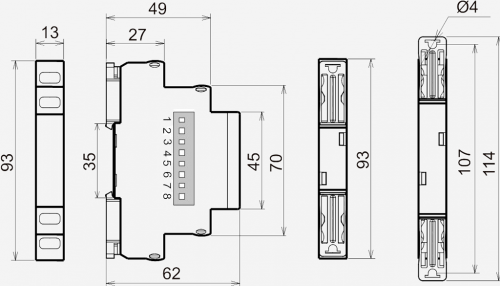

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

Габариты 13*93*62 РВЦ-1М
