Симистор BTA40
Описание Симистор BTA40
Симистор 40А 800В, 50мА
Технические параметры BTA40-800B
изолированный корпус
Максимальное обратное напряжение Uобр.,В 800
Макс. повторяющееся импульсное напр. в закрытом состоянии Uзс.повт.макс.,В 800
Макс. среднее за период значение тока в открытом состоянии Iос.ср.макс.,А 41
Макс. кратковременный импульсный ток в открытом состоянии Iкр.макс.,А 410
Макс. напр. в открытом состоянии Uос.макс.,В 1.55
Наименьший постоянный ток управления, необходимый для включения тиристора Iу.от.мин.,А 0.1
Отпирающее напряжение управления,соответствующее минимальному постоянному отпирающему току Uу.от.,В 1.3
Критическая скорость нарастания напряжения в закрытом состоянии dUзс./dt,В/мкс 500
Рабочая температура,С -40…125
Корпус top-3
Характеристики
Документация
Тип тиристора триак (симистор)
Макс. повторяющееся импульсное напр. в закрытом состоянии, В 800
Макс. среднее за период значение тока в открытом состоянии, А 40
Наименьший постоянный ток управления, необходимый для включения тиристора, мА 50
Удерживающий ток, необходимый для поддержания открытого состояния тиристора, мА 70
Макс. импульсный ток в открытом состоянии.,А 40
Напряжение включения (открывания) при 25оС, В 1.3
Макс. напряжение в открытом состоянии (падение напряжения), В 1.55
Критическая скорость нарастания напряжения в закрытом состоянии dUзс./dt,В/мкс 500
Критическая скорость нарастания тока в открытом состоянии dI/dt,А/мкс 50
Время включения tвкл.,мкс -
Время выключения tвыкл.,мкс -
Особенности -

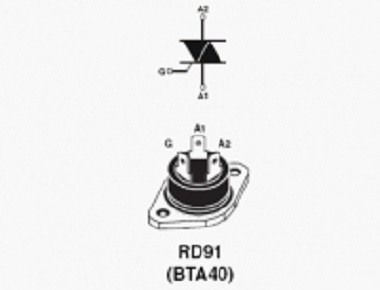

Корпус RD91
Рабочая температура,С -40...125

Технические параметры BTA40-800B
изолированный корпус
Максимальное обратное напряжение Uобр.,В 800
Макс. повторяющееся импульсное напр. в закрытом состоянии Uзс.повт.макс.,В 800
Макс. среднее за период значение тока в открытом состоянии Iос.ср.макс.,А 41
Макс. кратковременный импульсный ток в открытом состоянии Iкр.макс.,А 410
Макс. напр. в открытом состоянии Uос.макс.,В 1.55
Наименьший постоянный ток управления, необходимый для включения тиристора Iу.от.мин.,А 0.1
Отпирающее напряжение управления,соответствующее минимальному постоянному отпирающему току Uу.от.,В 1.3
Критическая скорость нарастания напряжения в закрытом состоянии dUзс./dt,В/мкс 500
Рабочая температура,С -40…125
Корпус top-3
Характеристики
Документация
Тип тиристора триак (симистор)
Макс. повторяющееся импульсное напр. в закрытом состоянии, В 800
Макс. среднее за период значение тока в открытом состоянии, А 40
Наименьший постоянный ток управления, необходимый для включения тиристора, мА 50
Удерживающий ток, необходимый для поддержания открытого состояния тиристора, мА 70
Макс. импульсный ток в открытом состоянии.,А 40
Напряжение включения (открывания) при 25оС, В 1.3
Макс. напряжение в открытом состоянии (падение напряжения), В 1.55
Критическая скорость нарастания напряжения в закрытом состоянии dUзс./dt,В/мкс 500
Критическая скорость нарастания тока в открытом состоянии dI/dt,А/мкс 50
Время включения tвкл.,мкс -
Время выключения tвыкл.,мкс -
Особенности -
Корпус RD91
Рабочая температура,С -40...125
