Контактор РПК1-031 220в
Описание Контактор РПК1-031 220в

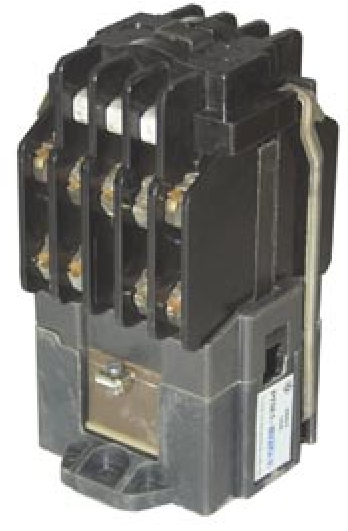

Контактор РПК1-031
ОБЩИЕ СВЕДЕНИЯ
Контактор (Реле промежуточное) РПК1-031 предназначены для применения в качестве пускателей в оборудовании, в основном в схемах управления электроприводами при напряжении до 440В постоянного тока и до 660В переменного тока частотой 50 Гц. Отличается наличием большого количества контактных групп, нормально открытых и закрытых.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +55°С для исполнения УХЛ, для реле исполнения О – от +1 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой до 100Гц при ускорении не более 1.0g.
Рабочее положение в пространстве вертикальное, допускается отклонение не более 5° в любую сторону.
Место установки реле должно быть защищено от непосредственного воздействия солнечной радиации, попадания брызг воды, масел, эмульсий и др. жидкостей.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
РПК1-0Х1 Х4:
РПК – реле промежуточное комплектующее;
1 – номер серии; 031 – 9 замыкающих + 3 размыкающих); Х4 – климатическое исполнение (УХЛ, О) и категория размещения (4).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Номинальное напряжение контактов, В |
660 |
|
|
Номинальный ток контактов, А |
16 |
|
|
Коммутационная износостойкость контактов, млн. циклов ВО |
2.0 |
|
|
Номинальные напряжения катушки, В, переменного тока частоты 50/60Гц |
220 в |
|
|
Допустимые колебания напряжения на зажимах включающей катушки |
(0.85…1.1) Uном |
|
|
Потребляемая мощность реле в холодном состоянии при температуре окружающего воздуха 20±5°С и номинальном напряжении на включающей катушке, В·А, не более |
при притянутом якоре |
16 |
|
при отпущенном якоре |
110 |
|
|
Масса, кг |
||
|
РПК1-031 |
1.10 |
|
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
А
|
Реле |
Число контактов |
Б, мм |
||
|
|
|
|
||
|
|
общ. |
замык. |
размык. |
|
|
РПК1-031 |
12 |
9 |
3 |
150 |
Отверстия на плите для установки реле: А – вертикальная установочная ось.
2
С
Контакты, обозначенные на схеме звездочкой, допускается перестраивать на месте эксплуатации с замыкающих в размыкающие и наоборот.
