Зарядное устройство для заряда аккумуляторов
Другие фото Зарядное устройство для заряда аккумуляторов
  • Цена сейчас: 1 400,0 рублей
Варианты доставки

Описание Зарядное устройство для заряда аккумуляторов

 Зарядное устройство SPARK-3 применяется для заряда аккумуляторов с выходным напряжением 6в, 12в, 24 вольт и током заряда от 0,5 до 9,9 ампер на заданное время или заданное напряжение. В приборе предусмотрена сменная индикация параметров вольтметр, амперметр, настраиваемый стабилизатор тока, автоматическое отключение при достижении на аккумуляторе заданного напряжения, таймер окончания заряда. В комплект поставляется собранная и отлаженная плата, диодный мост, симистор и рамка для монтажа индикатора в корпус.
 Назначение: Зарядное устройство для заряда аккумуляторов.

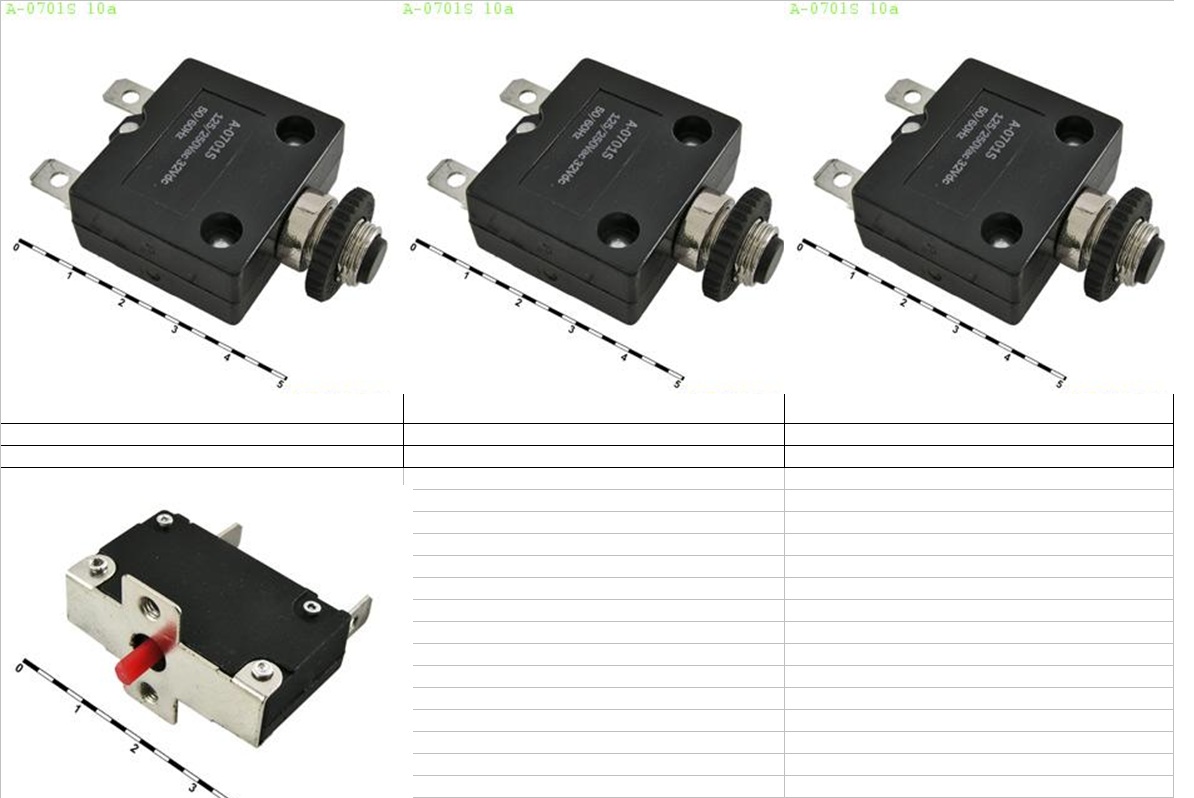

 Можно купить готовую зарядку в магазине, но почему то качество покупных зарядок оставляет желать лучшего и вызывает много нареканий даже отечественного производства. Поэтому был разработан модуль управления током заряда, который возможно  можно добавит в не оправдавшее Ваших ожиданий зарядное устройство или собрать его самому заново, добавив к схеме трансформатор и корпус с элементами защиты по току и температуре. Для сборки еще потребуется силовой трансформатор или импульсный источник питания.
Технические характеристики модуля заряда аккумуляторов:
Цифровой индикатор вольтметр: 0 до 29,9 вольт
Цифровой индикатор амперметр: до 9,9 Ампер  Автоматический  стабилизатор тока зарядки от 0,5 до 9,9 ампер.
 Реле времени отключения заряда от 1 до 30 часов.
 Установка напряжение на аккумуляторе, при котором будет отключен заряд: от 5,1 до 30,0 вольт.
 Защита от короткого замыкания: есть.       Защита от неправильной полярности при подключении аккумулятора: есть.
 Комплект поставки:
 Модуль SPARK :-1 шт.
 Диодный мост 50 Ампер 1 шт.
 Симистор 12 ампер: 1 шт.
 Рамка для индикатора: 1 шт.
 Инструкция по сборке 1 шт.
 Настройка  прибора:   Управление производится с помощью трех кнопок:   верхняя кнопка - "Верх”    средняя кнопка - "Меню”    нижняя кнопка - "Вниз”     Для включения режим зарядки нажать "Верх” при этом засветится светодиод "зарядка” инициируя включенный режим зарядки. Последующие нажатия на кнопку "Верх” будут переключать индикацию напряжения или тока. Если включен амперметр, на индикаторе показана буква "А” (например "0,0А”). Для отключения режима заряда нажать кнопку "Вниз”, светодиод " зарядка” гаснет, последующие нажатия этой кнопки так же поочередно показывают на индикаторе напряжение или ток. Для изменения параметров заряда служит кнопка "Меню”.    При первом нажатии и удержании будет показан символ вольтметра "- U” после отпускания показано напряжение от 5,1 до 30,0 вольт. Последняя цифра мигает. С помощью кнопок "Верх” и "Вниз” установить требуемое напряжение, при достижении которого будет отключен режим заряда.    При втором нажатии и удержании будет показан символ ампер " - A” после отпускания показано задание тока заряда от 0,5А до 9,9А в амперах с помощью кнопок "Верх” и "Вниз” установить требуемый ток заряда.     При третьем нажатии и удержании будет показан символ часов " - h” при отпускании показано задание таймера отключения от 1h до 30h (от 1 до 30 часов) с помощью кнопок "Верх” и "Вниз” установить требуемое значение таймера отключения.       При четвертом нажатии на индикаторе будут три черточки "- - -”. при отпускании прибор выйдет из режима Меню, на индикаторе не будет мигать последняя цифра.  Как заряжать аккумулятор    Подсоедините крокодилы, на клеммы аккумулятора нажимая кнопку "Вниз” переключите прибор в индикацию напряжения. Вольтметр покажет напряжение на аккумуляторе. Нажмите кнопку "Верх”. Включится светодиод " зарядка”. Ток будет плавно подниматься до заданного значения. Каждые две минуты ток выключается на 4 секунды и при отключенном токе напряжение сравнивается с заданным максимальным напряжением, если напряжение на аккумуляторе достигнет заданного значения, то зарядка отключится и светодиод " зарядка” погаснет. Если напряжение на аккумуляторе не достигнет максимального значения, то отключение произойдет по истечении задания таймера (от 1 до 30 часов). - Для ручного отключения зарядки нажать кнопку "Вниз”  - Аккумулятор с напряжение меньше 5 вольт заряжаться не будет.       - При неправильной полярности клемм ток зарядки так же не будет включен. При выключенном заряде или отсутствии сети 220 вольт прибор не разряжает аккумулятор.
Сборка зарядного устройства: Собираем зарядное устройство с согласно прилагаемой  схемы   Для сборки зарядного устройства SPARK-3 потребуется трансформатор мощностью от 80 Вт до 250 Вт с напряжением на вторичной обмотке 18 - 22 вольт, корпус и радиатор (алюминиевая пластина размером 100*150*3 мм) если корпус небольшой или пластмассовый и на него нельзя прикрутить диодный мост и симистор так как он не обеспечит отвод тепла. Если необходимо собрать зарядное устройство для аккумуляторов 24 вольта, то трансформатор должен иметь напряжение на вторичной обмотке около 30 вольт.    Выпрямитель и симистор закрепить на радиаторе. Радиатор закрепить в корпусе через изоляторы. Кнопки и светодиод на плате стоят неудачно и служат только для проверки устройства при установке в корпус рекомендуется припаять параллельно другие кнопки и светодиод и установить их на передней панели. При первом включении не подключая аккумулятор, нажимая кнопку "Вниз” переключить в Вольтметр. Вольтметр должен показывать "00,0" если вольтметр показывает напряжение, значит, неисправен симистор, подключать аккумулятор недопустимо. Для замены подойдет любой импортный симистор на ток 12-20 ампер. Не используйте отечественные симисторы у них большой ток управляющего напряжения и схема может выйти из строя. Соберите устройство, подведите через сетевой шнур к трансформатору напряжение питания 220 вольт, через тепловую защиту на 75-85 градусов и токовую на соответствующий ток и разместите все элементы в корпусе.
