Радиоконструктор терморегулятор (на нагрев) К223

Артикул: К223

Радиоконструктор терморегулятор (на нагрев) К223
  • Цена сейчас: 350,0 рублей
Варианты доставки

Описание Радиоконструктор терморегулятор (на нагрев) К223

Такой радио конструктор терморегулятора позволяет начинающему радиолюбителю собрать устройство, для управления температурой внутри помещения, камеры или оборудования. Алгоритм работы терморегулятора только на нагрев. Регулятор температуры применяется для поддержания требуемой температуры с помощью нагревателей. Радиоконструктор состоит из печатной платы с радио электронными компонентами и инструкцией в упаковке.

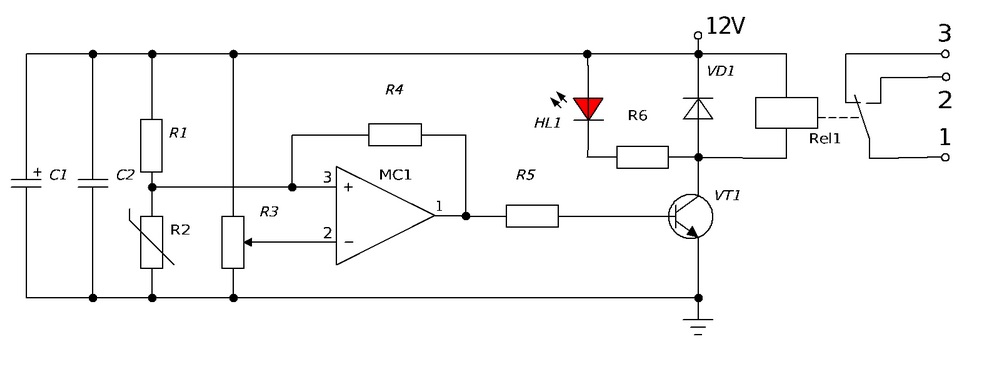

                                       Принципиальная схема
 Терморегулятор позволяет поддерживать заданную температуру в интервале: 20-90 ˚С. Схема работает на нагрев. В качестве датчика температуры используется терморезистор. Напряжение с делителя R1-R2, изменяющегося в зависимости от температуры, поступает на первый вход компаратора МС-1. Образцовое напряжение с переменного резистора R3 поступает на второй вход компаратора. Этим сопротивлением устанавливается рабочая температура объекта. Микросхема МС-1 сравнивает два напряжения на своих входах и выдаёт сигнал управления на транзистор VT1, который, в свою очередь, через реле коммутирует нагрузку. Светодиод HL1 сигнализирует о включении исполнительного устройства (вентилятора, компрессора).
  Питается устройство от стабилизированного источника, напряжением 12 Вольт.

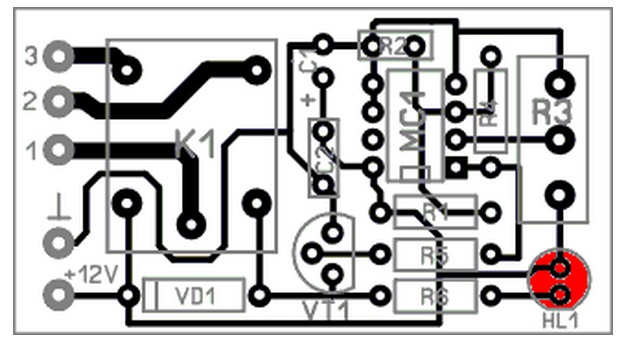

Схема расположения радиоэлементов на печатной плате

 Характеристики:
  • Номинальное напряжение питания: 12 В;
  • Номинальный ток потребления: 35 мА;
  • Рабочая температура: 20-90 ˚C;
  • Ток коммутации: 7 А;
  • Максимальная нагрузка: 1 500 Вт.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.
