Радиоконструктор K248 (Активный 3-х полосный фильтр)
  • Цена сейчас: 500,0 рублей
Варианты доставки

Описание Радиоконструктор K248 (Активный 3-х полосный фильтр)

Активный 3-х полосный фильтр
Данный радиоконструктор K 248  позволит вам собрать устройство, которое представляет собой комплект активных фильтров для построения высококачественных трехполосных усилителей низкой частоты и обладает незначительным уровнем собственных шумов, габаритами, а так же работающий в широком диапазоне питающих напряжений.
Фильтр устанавливается между линейным выходом источника сигнала и входами
усилителей мощности каждого частотного канала 3-х полосной акустической системы.
Технические характеристики:
Напряжение питания..........................................12-30В;
Ток потребления....................................................10мА;
НЧ фильтр
Усиление в полосе пропускания........................... 0дБ;
Затухание вне полосы пропускания..............12дБ/окт;
Частота среза.......................................................300Гц;
ВЧ фильтр
Усиление в полосе пропускания............................0дБ;
Затухание вне полосы пропускания..............12дБ/окт;
Частота среза.........................................................3кГц;
СЧ фильтр
Усиление в полосе пропускания............................0дБ;
Затухание вне полосы пропускания................6дБ/окт;
Нижняя частота среза.........................................300Гц;
Верхняя частота среза...........................................3кГц;

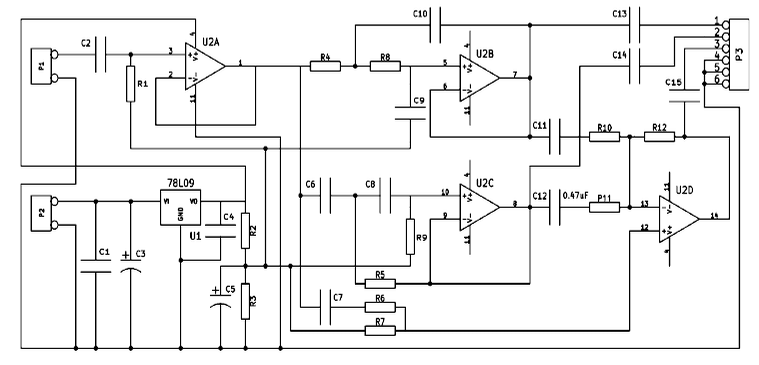

Принципиальная схема:
Схема расположения элементов:




Описание схемы:
Фильтр выполнен на микросхеме TL084, который представляет собой счетверенный
операционный усилитель (ОУ). На первом ОУ выполнен буферный каскад сопряжения
выходного и входных сопротивлений источника полезного сигнала и последующих фильтров
НЧ, ВЧ и СЧ, на втором и третьем выполненные фильтры НЧ и ВЧ, которые представляют
собой активные фильтры Баттерворта 2 порядка. На четвертом ОУ построен фильтр СЧ,
который представляет собой суммирующе-вычитающее устройство, работающее по
алгоритму Uсч=Uвх-Uнч-Uвч.
Примечания:
Схема особенностей не имеет.
