Конструктор таймера до 150 секунд на 12 вольт (К133)

Артикул: К133

Главная » Каталог товаров » Радиоконструкторы » Конструктор таймера до 150 секунд на 12 вольт (К133)
Конструктор таймера до 150 секунд на 12 вольт (К133)
  • Цена сейчас: 350,0 рублей
Варианты доставки

Описание Конструктор таймера до 150 секунд на 12 вольт (К133)

Устройство конструктора представляет собой несложное реле времени, включающее или отключающее нагрузку на заданное пользователем время. Отсчет начинается после подачи питания. Питание 12 вольт, и коммутируемый ток до 7 ампер.


Технические характеристики:
  • Напряжение питания,В: 12;
  • Потребляемый схемой ток, мА: <50;
  • Время задержки, сек: 3-150;
  • Ток нагрузки максимальный, А: до 7.

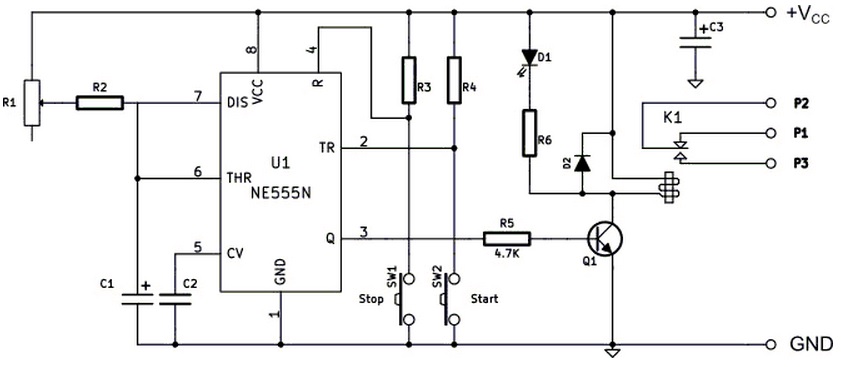

Принципиальная схема:

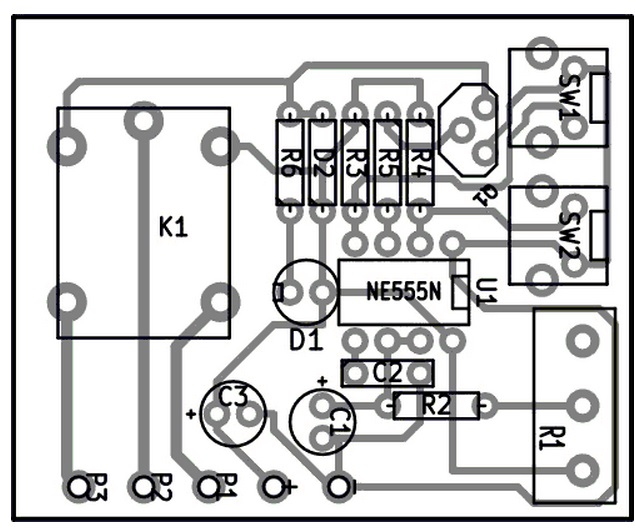

Схема расположения элементов:



Работа схемы:
Устройство собрано на интегральном таймере 555, который управляет реле К1. Задержка устанавливается переменным резистором R1, и регулируется в пределах от 3 до 150 секунд. Минимальное время определяется резистором R2, а максимальное - сопротивлением R1 и емкостью C1. При необходимости, для увеличение задержки, С1 может быть установлен большей емкости. Увеличение R1 не рекомендуется. Кнопки SW1 и SW2 используются для останова и запуска реле соответственно, а светодиод D1 сигнализирует о включенном реле.


Примечания:
  • Схема особенностей не имеет.
