Конструктор контроллера протечки К253
  • Цена сейчас: 350,0 рублей
Варианты доставки

Описание Конструктор контроллера протечки К253

Такой радио конструктор поможет собрать контроллер, сигнализирующий о появлении воды в помещении, одновременно управляя насосом, или о другой протечке, отображая это визуально, с возможностью подключения сирены или другого исполнительного устройства.

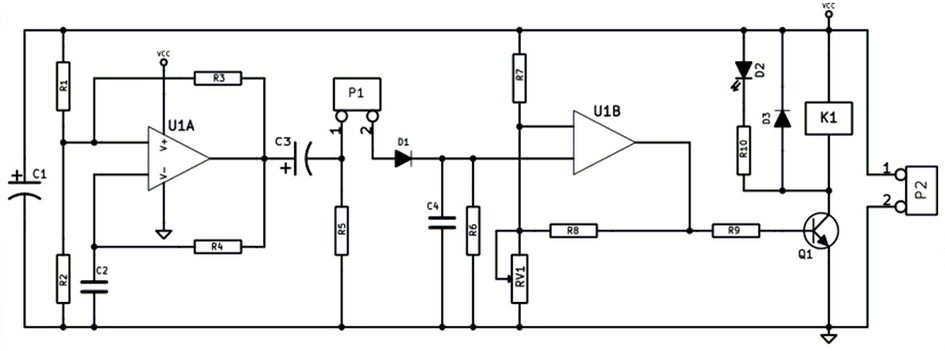

Принципиальная схема
Схема собрана на сдвоенном операционном усилителе U1. На U1A собран генератор по классической схеме. Импульсы подаются на одну из клемм P1, к которой подключается датчик. Как только вода замыкает контакты датчика, импульсы поступают на выпрямитель, состоящий из D1C4R6, а с выпрямителя - на компаратор, собранный на U1B. Как только напряжение на прямом входе операционного усилителя станет больше, чем на инверсном, на выходе появится высокий уровень сигнала, транзистор Q1 откроется и скоммутирует реле K1 и сигнальный светодиод D2.
  Датчик выполняется в виде двух разомкнутых пластин или в виде отрезка коаксиального кабеля.

 Настройка схемы:
   Резистором RV1 добиться однозначности срабатывания схемы при погружённых в воду контактах датчика.

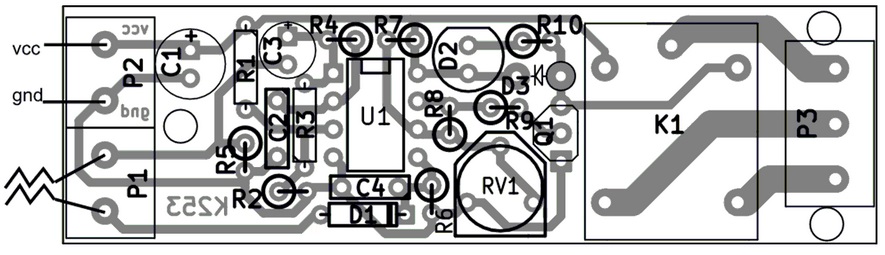

Схема расположения элементов


 Характеристики:
  • Номинальное напряжение питания: 12 В;
  • Номинальный ток потребления при срабатывании схемы: ‹50 мА;
  • Максимальный ток нагрузки: 10 А.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.
