Блок радиоуправления RC-1-12-SR-L-KP2
Другие фото Блок радиоуправления RC-1-12-SR-L-KP2
  • Цена сейчас: 900,0 рублей
Варианты доставки

Описание Блок радиоуправления RC-1-12-SR-L-KP2

Блок дистанционного управления:
Предназначен для управления бытовыми приборами на расстоянии по радиоканалу.
Питание: 12 вольт,
Количество каналов: 1 канал
Коммутация: Реле 5/10 ампер 12-220 вольт, "сухой контакт" ( на выходных контактах напряжения нет). У реле три вывода – относительно среднего один нормально замкнутый, второй нормально разомкнутый.
Дальность действия;  до 100 метров по прямой видимости.
 Комплект поставки:
пульт 1 шт. (с батарейкой 12в)
приемник  1 шт. (в корпусе)
Три режима логики работы, выбор осуществляется  перемычками  S1S2 на плате исполнительного устройства.
№1 Фиксированный (нажали кнопку на пульте - реле замкнуто, второй раз нажали кнопку пульта - реле разомкнуто) пульт с одной кнопкой.
№2 На удержание ( реле замкнуто, пока нажата кнопка на пульте) пульт с одной кнопкой).
№3 Коммутационный ( работает с пультом с двумя кнопками - одна кнопка включает реле, вторая выключает)
Выключатель программируемый ( запоминает коды пультов).
Порядок программирования:
Разобрать пульт, отключить батарейку,
задать индивидуальный код пульта путем запаивания перемычек от 1 до 8 штук на шину Н или L (перемычки запаиваются от выходов микросхемы - (они находятся между шинами Н и L)- либо к шине Н, либо к шине L, (с одной контактной площадки одна перемычка вниз или вверх)). Подать питание 12В на исполнительное устройство на клеммы GND "-" и VCC "+", нажать кнопку программирования К1 на плате исполнительного устройства, до тех пор, пока не погаснет светодиод, затем нажать на 1-2 секунды кнопку на пульте . Таким образом можно прописать пульты с разными кодами к одному исполнительному устройству.
Выходы реле К G B , где KG - нормально разомкнутые контакты, а GB - нормально замкнутые.

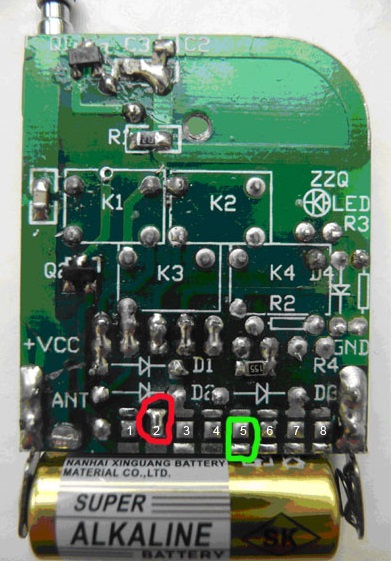

Красным обведён пример установленной перемычки. Зелёным - два поля, образец места для установки перемычки. Цифрами от 1 до 8 обозначены контактные площадки, которые можно коммутировать перемычками вверх или вниз в любой комбинации
