Описание Автоматический переключатель фаз РВФ 2

Реле выбора фаз РВФ-02 (коммутатор фаз, переключатель фаз) однофазный блок автоматического ввода резерва (далее - АВР) подключается, как правило, к трёхфазной питающей сети и обеспечивает переключение однофазных потребителей на лучшую фазу питания, оптимальную по уровню напряжения, при колебаниях питающего напряжения или полного отключения "рабочей" фазы. АВР обеспечивает постоянный мониторинг наличия и качества напряжения на фазах и, в зависимости от параметров, автоматически производит выбор и переключение на наиболее оптимальную фазу и с высоким уровнем быстродействия. При переключении с фазы на фазу, для исключения межфазных замыканий, РВФ проверяет произошло ли отключение аварийной фазы, и только потом, включает резервную.
В случае залипания контактов реле или контактора, АВР не переключает на другую фазу, даже при выходе напряжения в этой фазе за установленные пределы (защита от замыкания между фазами).
РВФ-02 - с функцией контроля состояния внешних контакторов (обрыв обмотки, выгорание контактов и т.д.).
АВР может работать с 2-мя или 3-мя независимыми источниками однофазного напряжения, частотой от 45 до 65 Гц. Может использоваться в однофазной сети, а в качестве дополнительной фазы - электрогенератор.
Применяется в сетях с нестабильным напряжением для питания систем охранно-пожарной сигнализации, видеонаблюдения, санкционированного доступа, производственного и технологического и прочего однофазного оборудования с непрерывным циклом работы.
Имеется функция возврата на приоритетную фазу после переключения на резервную, т.е. возврата питания нагрузки от приоритетной фазы после восстановления напряжения.

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в модульном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены: три зелёных индикатора наличия напряжения фаз «А1», «А2» и «А3», три жёлтых индикатора срабатывания встроенных исполнительных реле «В1»,«В2» и «В3», регулятор времени включения реле «tвкл», регулятор времени возврата «tвозвр», регулятор порога срабатывания снижения напряжения «Umin».

РАБОТА РЕЛЕ
АВР имеет три независимых ввода, клеммы «А1» (приоритетная фаза) и «А2», «А3» (резервные фазы) и выходные клеммы «В1»,«В2», «В3» соответственно для подключения нагрузки. Клемма «N» для подключения нулевого провода, клемма «Y1» предназначена для контроля состояния коммутирующих контактов реле или дополнительных контакторов необходимых для увеличения нагрузочной способности. АВР позволяет подключать нагрузку до 16А (3,5кВт) непосредственно к прибору. При мощности превышающей 3,5кВт (16А) АВР управляет катушками однофазных магнитных пускателей соответствующей мощности.
При подаче питания АВР проверяет напряжение на приоритетной фазе и, если все параметры в пределах допустимых значений, подключает нагрузку, через заданную пользователем задержку на включение. Если значение напряжения приоритетной фазы не соответствует установленным параметрам, АВР проверяет резервную фазу и подключает через нее нагрузку. При восстановлении напряжения питания на приоритетной фазе, АВР переключает на нее нагрузку, через заданное пользователем время возврата.

Особенности:
До 3 вводов источников напряжения (3 фазы) АС230В 45-65Гц с общим нулём
Переключаемая задержка повторного включения - 1с, 5с, 30с, 2мин, 10мин
Работа с приоритетом фазы L1 или без приоритета
Индикация наличия фазных напряжений на входе и включенной фазы на выходе
Двухпороговая защита от перенапряжения >АС265В/0,1с и >АС300В/0,02с
Двухпороговая защита от понижения напряжения: <АС 157-209В/10с (плавная регулировка порога) и <АС130В/0,1с (фиксированный порог)
Защита от межфазных замыканий при переключении за счёт контроля срабатывания контактов встроенных реле или внешних пускателей
Постоянный контроль исправности пускателей (только для РВФ-02)

Рекомендации:
Если АВР коммутирует нагрузку большой мощности, рекомендуется включать режим приоритета, который позволяет, после восстановления параметров питающей сети, вернуться на приоритетную фазу. Это позволяет избежать перегрузки резервной фазы.
Во всех остальных случаях функция приоритета не обязательна.
При отсутствии в схеме контакторов клемму «Y1»  использовать не обязательно (только для реле РВФ-01).
При подключении внешних контакторов необходимо выбирать реле РВФ-02 и использовать клемму «Y1» для контроля состояния коммутирующих устройств.
При кратковременных просадках напряжения рекомендуется использовать задержку срабатывания по времени.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВФ-01, РВФ-02
Параметр Ед.изм. РВФ-01, РВФ-02
Uном/частота В/Гц 230/45-65
Umax В 400
Регулируемый порог переключения (отключения) при понижении напряжения Uниз;
время реакции 10с
В 154-209
Гистерезис по напряжению В 5-7
Точность определения порога срабатывания В ±3
Порог переключения (отключения) при повышении напряжения; время реакции 0,1с В >265
Порог ускоренного переключения (отключения) при повышении напряжения; время реакции 20мс В >300
Порог ускоренного переключения (отключения) при понижении напряжения; время реакции 0,1с В <130
tвкл повторное с 1с, 5с, 30с, 2мин,10мин
tвозвр. на приоритетную фазу с от 5 до 150
Возможность отключения приоритета фазы   есть
Время переключения на резервные фазы, не более с 0,1
Коммутируемый ток выходных контактов, не менее А 16
Потребляемая мощность (под нагрузкой), не более ВА 1,0
Ресурс выходных контактов под нагрузкой 16А, циклов не менее шт. 1х106
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IР40/IР20
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2
Диапазон рабочих температур оС -25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения оС -45…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха   до 80 (при 250C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 18х93х62
Масса кг 0,2


ДИАГРАММА РАБОТЫ

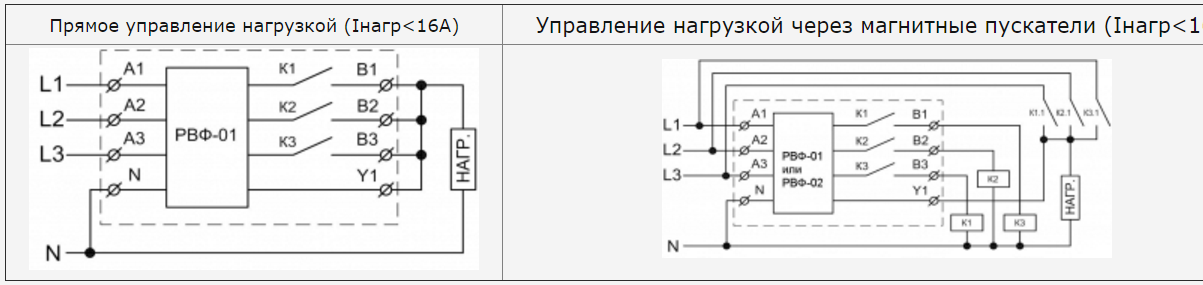

Схема подключения:
